سيستم پيشنهادي امروز را مي توان يكي از انتخاب هاي سطح بالاي يك كاربر از پلتفرم مبتني بر پلتفرم AMD دانست كه براي استفاده در زمينه گيم و حتي پردازش هاي سنگين مناسب مي باشد.باشد كه مورد توجه شما قرار گيرد.
.........................................................................
پردازنده: AMD Phenom™ II X6 1090T
اخیرا شرکت معظم AMD دو مدل از سری پردازنده های شش هسته ای خود را رواه بازار کرده تا عرصه را بر پردازنده سری CORE I7 ,I5 اینتل تنگ تر کند و در همین راستا AMD Phenom™ II X6 1090T به عنوان اولین پردازنده شش هسته ای AMD که از فرکانس عملیاتی 3.2 گیگاهرتز و 9 حافظه کش بهره می برد را عرضه کرد. این پردازنده از سری پردازنده های BLACK EDITION یا همان ویرایش سیاه این کمپانی بوده و از استعداد خاص خود در زمینه اورکلاک برای همگان سخن می گوید .همان طور که گفته شد : AMD Phenom™ II X6 1090T به ترتیب از 3.2 گیگاهرتز و 4000 مگاهرتز فرکانس عملیاتی و مسیر هایپرترانسپورت بهره می برد که در این حالت پهنای باندی 16 گیگابایتی برای پردازنده ایجاد می شود .در مورد حافظه نیز می توان گفت که کنترلرهای داخلی این پردازنده توانایی ایجاد ارتباط و پشتیبانی با هر دو نسل حافظه ها یعنی انواع DDR2 با فرکانس حداکثری 1066 مگاهرتز و DDR3 با فرکانس 1333 مگاهزتز را دارد و می تواند پهنای باندی به میزان حداکثری 37 گیگابایت بر ثانیه را بین حافظه و پردازنده ایجاد کند.
در مورد فناوری ساخت این پردازنده باید گفت که AMD از فناوری 45 نانومتری در ان بهره جسته اما این وعده داده که سری های بعدی بر طبق فناوری 32 نامتری خواهد بود .میزان حافظه سطح L2 و L3 به ترتیب 3و 6 مگابایت می باشد.در مورد تراشه هایی که از این پردازنده پشتیبانی می کند باید تراشه هایی مانند AMD 890GX و890FXو890G را نام برد که از سوکت AM3 بره میبرد نکته آخر در مورد این پردازنده این است که توان مصرفی 125 واتی دارد.
نمايي از ساختار داخلي پردازنده:
مقايسه كارايي
مشخصات:
……………………………………………….
AMD Phenom™ II X6 Processor
Model Number: 1090T
Frequency: 3.2 GHz
Total L2 Cache: 3MB
L3 Cache: 6MB
Packaging: socket AM3
Thermal Design Power: 125W
CMOS Technology: 45nm SOI
……………………………………………….
بیان ویژگی های پردازنده به زبان سازنده:
...............................................................
AMD64 Technology:Yes
Simultaneous 32- & 64-bit computing:Yes
L1 Cache (Instruction + Data) per core:384KB (64KB *6)
L2 Cache (512KB per core):3MB
L3 Cache :6MB (shared L3)
HyperTransport™ Technology:HyperTransport™ Technology up to 4000MT/s full duplex, or up to 16.0GB/s I/O Bandwidth
Integrated DDR2 Memory Controller:Yes
Memory Controller Width :128-bit
Type of Memory Supported :Support for unregistered DIMMs up to PC2 8500(DDR2-1066MHz) and PC3 10600 (DDR3-1333MHz)
Memory Bandwidth :up to 21 GB/s dual channel memory bandwidth
Total Processor-to-system Bandwidth (HyperTransport plus memory bandwidth) :up to 37 GB/s
Process Technology :45 nanometer, SOI (silicon-on-insulator) Technology
Packaging:AM3(938-pin) organic micro PGA
Thermal Design Power :140W, 125W, 95W, 80W or 65W
Manufacturing Sites:GLOBALFOUNDRIES Dresden, Germany
………………………………………………………
GA-890FXA-UD7 را می توان پیشرفته ترین و باکیفیت ترین بوردهای مبتنی بر تراشه AMD 890FX و پل است که شرکت گیگابایت به بازار عرضه کرده است که در ادامه به بررسی آن می پردازیم:
اما مطالبی خیلی مختصر درباره تراشه AMD 890FX
طی ماه های اخیر شرکت AMD سری جدید از چیپست های خود را برای پشتیبانی از سری جدید پردازنده هایش روانه بازار کرد. این تراشه که با سری AMD 800 معرفی شدند دارای قابلیت های متنوعی و قابل توجهی هستند .نسخه حرفه ای و کامل این سری از ترا شه ها با نام AMD 890FX ارائه شده که به بررسی ویژگی های آن می پردازیم:
اولین و قبل توجه ترین قبلیت این سری پشتیبانی از سری جدید رابط SATA می باشد که با نام SATA 3 شناخته می شود و توانایی انتقال داده ها بین لولزم جانبی و سیستم با پهنای 6 گیگابیت بر ثانیه را فراهم می سازد.این تراشه قابلیت پشتیبانی از سری جدید پردازنده های شرکت AMD اعم از پردازنده های شش هسته ای و یا سری جدید پردازنده های چهار هسته را دارد اما باید از این نکته غافل نشویم که این تراشه قابلیت پشتیبانی از تراشه های سری های قبلی از قبیل پردازنده های AMD Athlon™, AMD Athlon™ II, AMD Phenom™, AMD Phenom™ II که با سوکت AM3 و یا AM2+ سازگار هستند را دارد و متناسب با سوکت مورد استفاده برای پردازنده می توان نوع حافظه مورد استفاده برای سیستم را از بین یکی از انواع DDR2وddr3 انتخاب کرد که خود مزیت مهمی برای یک تراشه پیشرفته بحساب می آید.
AMD 890FX قابلیت پشتیبانی از حالت کراس فایر به صورت و کارت با پهنای X16 و چهار کارت گرافیکی به صورت همزمان با پهنای باند X8 را دارا می باشد که با قابلیت پشتیبانی از اسلوت های PCI Express® 2.0 زمینه را برای بهره گیری از کارت گرافیک های جدید و مدرن امروزی فراهم می کند.پشتیبانی از 14 پورت USB 2.0 و پشتیبانی از نرم افزار AMD OverDrive که به طبع آن می توان راندمان و کارایی سیستم و یا به قول خودمان عملیت اورکلاک را بر سیستم اعمال کرد.
..................................
ویژگی های تراشه به زبان سازنده:
………………………………………………………………
Ready to take AMD Phenom™ II processors beyond all expectation
Full socket compatibility for AM3 and AM2+ processors with Hypertransport™ 3.0 interconnects mean you can upgrade your components when you’re ready to, and always get the most performance. Use your current AMD Phenom™ II or step up into the latest AMD Phenom™ II X6 processors with AMD Turbo Core Technology
……………………………………………………………………………………….
Support for up to 4 ATI Radeon HD Graphics boards with ATI CrossFireX™ technology
PCI® Express 2.0 technologies enable 2x16 or 4x8 configurations to enable higher levels of performance on your graphics applications. The AMD 890FX enables our best scalable platform for game-dominating performance
…………………………………………………………………………..
Get ready to take control of your PC with the ultimate command console, AMD OverDrive™ software
Customize your PC by getting full control of your different AMD components. AMD Black Edition Memory control enables the latest DDR3 memories to run at their full potential, while AMD Smart Profiles tune your PC automatically to deliver every last ounce of performance.
…………………………………………………………………………….
Take advantage of advanced technology like SATA 6Gb/s to accelerate your connectivity
Enjoy the latest in performance benefits on your RAID and SSD configurations with motherboards built around AMD 890FX.
……………………………………………………………………………………………
مشخصات فنی:
…………………………………………………………………………
Graphics:Not Included
Up to 2 slots for Graphics Upgrade
……………………………………………………….
CPU Compatibility:AMD Athlon™, AMD Athlon™ II, AMD Phenom™, AMD Phenom™ II
………………………………………………………………………………
Memory Support:AM2+ socket motherboards support DDR2
AM3 socket motherboards support DDR3
……………………………………………………………….
PCI Express® CI Express® 2.0
………………………………………………………..
USB:Up to 14 USB 2.0
…………………………………………………………………………
SATA Supports: SATA 6Gb/s devices
……………………………………………………………………
اما مطالبی در باره مادربورد GIGABYTE GA-890FXA-UD7
همان طور که در مطالب قبلی گفته این مادربورد از تراشه AMD 890FX و پل جنوبی SB 850 بهره می برد .در نگاه می توان به وجود سوکت پردازنده که از نوع AM3 است اشاره کرد که ضمینه را برای استفاده از پردازنده های سری AMD Phenom™ II / AMD Athlon™ II که مبتنی بر سوکت AM3 هستند را فراهم می کند .به طبع وجود این سوکت سازنده چهار عدد شکاف حافظه را در کنار سوکت پردازنده قرار داده تا بتوان از 16 گیگابایت حافظه نوع DDR3 با فرکانس 1866 مگاهرتز بهره جست نکته قابل اشاره این است که با چینش دوکاناله حافظه ها می توان به سطح بالا تری از کارایی و سرعت در سیستم دست یافت.از دیگر نکات قابل ذکر می توان به وجود شش شکاف PCI Express x16 نسخه دوم برای اتصال کارت گرافیکی و همچنین استفاده از فناوری چینشی ATI CrossFireX و 2-way/ 3-way/ 4-way ATI CrossFireX™ بین کارت ها اشاره کرد به گونه ای که در صورت استفاده از دو کارت بر روی شکاف های اول و دوم پهنای باند اتصالی این دو کارت به صورت X16 و در صورت قرار گرفتن کارت ها بر روی شکاف های سوم و چهارم به صورت X8 و برروی شکاف پنجم و ششم به صورت X4 خواهد بود یک شکاف دیگر که از نوع PCI بوده در بین شکاف های گرافیکی پنجم و ششم برای قرار گرفتن سایر وسایل جانبی از قبیل مودم و غیره... وجود دارد.
در گوشه بورد 8 پورت SATA وجود داشته که شش عدد از آن ها به لطف پل جنوبی قدرتمند این بورد از نوع SATA3 با قابلیت چینشی RAID 0, RAID 1, RAID5, RAID 10 and JBOD و دو عدد آن نیز به دلیل استفاده از GIGABYTE SATA2 Chip از نوع دوم این رابط و یک رابط IDEمی باشند و توانایی از فناوری SATA RAID 0, RAID 1, and JBOD را دارا می باشند و همچنین وجود یک کانکتور فلاپی که توسط تراشه ITE 8720 پشتیبانی می شود اشاره کرد.
در موردسایر امکانات قابل مشاهده بر روی بورد می توان به وجود صفحه نشان دهنده وضعیت سیستم که خطاها را بر اساس اعداد مشخص در دفترچه مادر بورد نشان میدهد و سیستم خنک کننده این محصول نیز از نوع Hybrid Silent Pipe است که قابلیت استفاده از خنک های مایع را بروی برود و در سیستم امکان پذیر می کند قسمتی از سینک های این خنک کننده بر روی فاز های تغذیه پردازنده و قسمت دیگر بر روی چیپست و پل شمالی قرار داشته و حرارت را از قسمت های گرمتر به مکان های سردتر منتقل می کند و باعث پایین آمدن نقاط حساس بورد می شود.
همچنین این مادربردها مجهز به فناوری های منحصر به فردی هستند که راندمان کاری آنها را افزایش می دهند که می توان به Auto Unlock، On/Off Charge، USB 3.0 و 3x USB اشاره کرد. کارایی فناوری Auto Unlock به این ترتیب است که فرکانس خروجی هسته های پردازنده به صورت جداگانه کنترل می شوند و مقدار آن در هر لحظه قابل تغییر است. زمانی که بار کاری زیاد است این فرکانس برای تمامی هسته ها در حالت حداکثر قرار می گیرد و زمانی که بار کاری کم می شود فرکانس خروجی بعضی از هسته ها کاهش پیدا می کند. از این طریق در مصرف توان صرفه جویی قابل ملاحظه ای صورت می گیرد. فناوری On/Off Charge به کار رفته در این مادربردها نیز مخصوص شارژ کردن iPhone، iPad و iPod Touch است. به این ترتیب که یک درگاه USB به رنگ سفید و قرمز بر روی این مادربردها قرار گرفته است که توانایی شارژ این ابزارها را در شرایطی که سیستم روشن یا حتی خاموش باشد را دارد. در این مادربردها یک کنترل کننده NEC uPD720200 تعبیه شده است که به واسطه این چیپ ارائه دهنده درگاه پر سرعت USB 3.0 با سرعت 5 گیگابیت در ثانیه هستند.
در مورد قابلیت های شبکه ای و سیستم صوتی این بورد باید گفت به لطف وجود تراشه صوتی Realtek ALC889 که مجموعه دارای خروجی 7.1 کانال HD توسط خروجی های دیجیتال نوری و موازی S/PDIF که هم قابلیت خروجی و ورودی صوت را دارند و در زمینه شبکه نیز از دو درگاه یک گیگابیت بر ثانیه با پشتیبانی از فناوری اختصاری گیابایت یعنی Teaming و Smart Dual LAN که توسط دو تراشه Realtek 8111D ایجاد شده تشکیل شده است.
درضمن توان ورودی به این درگاه سه برابر توان ورودی به درگاه قدیمی USB 2.0 است که از ابزارهای USB با توان مصرفی بالا پشتیبانی کاملی به عمل می آورد. مادربردهای سری AMD 800 گیگابایت مجهز به شش درگاه SATA 3.0 هستند که توانایی انتقال داده ها با سرعت 6 گیگابیت در ثانیه را دارند. از این رو سرعت انتقال داده ها از طریق درگاه های USB و SATA در این سری مادربردها بسیار بالا است.
اما با نگاهی به پشت مادربورد می توان به وجود دو پورت Esataبا قابلیت پشتیبانی از رابط SATA II که توسط تراشه JMicron JMB362 پشتیبانی می شود و همچنین پورت PS/2 و یک خروجی دیچیتال S/PDIFو خروجی موازی دیچیتال صوتی و شش پورت USB 2.0/1.1 و پورت USB 3.0/2.0 و همچنین دو پورت فایر وال IEEE 1394a به همراه دو پورت ابتکاری eSATA/USB Combo که قابلیت این را دارد که هم به عنوان پورت ESATA و هم به عنوان پورت USB مورد استفاده گیرد و دو پورت RJ-45 به همراه شش جک صوتی (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone) دیده می شود.
بیان ویژگی های GIGABYTE GA-890FXA-UD7 به زبان سازنده:
……………………………………..
The 890FXA-UD7 motherboard is designed to offer a stable, high-speed platform for delivering amazingly fast data transfer via the GIGABYTE 333 onboard acceleration technologies. Featuring the world’s first USB 3.0 logo certified host controller from NEC Electronics, AMD 800A series motherboards allow users to take advantage of super fast USB transfer rates of up to 5Gbps, delivering 10x faster data transfer compared to USB 2.0. Utilizing the industry's first Serial ATA Revision 3.0 solution via AMD SB850 chipset, GIGABYTE AMD 800A series motherboards offer native 6 ports of next generation high speed data storage devices support with data transfer speeds of up to 6 Gbps. Coupled with RAID 0 (Stripe) mode, SATA Revision 3.0 enables a data transfer boost of up to 4x the speed of SATA Revision 2.0. The AMD 800A series motherboards introduce a unique hardware design with lower resistance fuses for ensuring lower voltage drops and providing more stable and plentiful power delivery. All USB ports also benefit from a 3x power boost for better power delivery to power hungry USB devices.
………………………………………………………………………
Get Ready to Unleash the Power of AMD 6-Core CPU
GIGABYTE's AMD motherboards are ready to support the new generation of AMD Phenom™II X 6 processors, delivering the very best platform for multitasking, multimedia and high performance gaming.
……………………………………………………………………
Supports next generation of 45nm AMD AM3 CPU
This motherboard designs with Split Power Plane, 8+2 phase VRM to support AMD the latest 45nm AM3 Phenom™I/ Athlon™II processors, delivering the great performance enchantment to system and ultimate scalability hardware expending.
……………………………………………………………..
USB 3.0 Support
The GIGABYTE AMD 800A series motherboards support the latest generation SuperSpeed USB 3.0 technology made possible through an onboard NEC uPD720200 host controller. With superfast transfer rates of up to 5 Gbps, users are able to experience an almost a 10x improvement over USB 2.0. Additionally, backwards compatibility with USB 2.0 assures users of long term use of their legacy USB 2.0 devices. The onboard NEC SuperSpeed USB 3.0 technology also provides new power management features that include increased maximum bus power and device current draw to better accommodate power-hungry devices.
…………………………………………………………………………………..
SATA 6 Gbps Support
Yet another onboard feature of GIGABYTE AMD 800A series motherboards are integrated the latest AMD SB850 chip for high-speed SATA Revision 3.0 compatibility, delivering 6 ports native superfast 6Gbps link speeds for twice the data transfer rates of SATA Revision 2.0 (3 Gbps) and RAID 0, 1, 5, 10 support. When used in RAID 0 (Stripe) mode, GIGABYTE AMD 800A series motherboards offer even faster data transfer rates of up to 4x the speed of current SATA interfaces.
……………………………………………………………………………
3x USB Power Boost
3x USB Power Boost
GIGABYTE AMD 800A series motherboards feature a 3x USB power boost, delivering greater compatibility and extra power for USB devices. GIGABYTE’s unique USB power design is also able to efficiently regulate output over the full voltage range, which greatly enhances USB device compatibility. In addition, dedicated lower resistance fuses ensure lower voltage drops, and provide more stable and plentiful power delivery.
…………………………………………………………..
Auto Unlock Support
Unleash your system’s hidden monster performance with GIGABYTE’s innovative Auto Unlock technology. Featuring a unique Core Boost micro-processor design which enables the processor’s hidden cores; GIGABYTE Auto Unlock lets you experience a phenomenal performance upgrade.
…………………………………………………………………………..
ATI CrossFireX™ support
With support for latest ATI CrossFireX™ technology, GIGABYTE pushes the envelope once again by delivering highly optimized performance and flexibility demanded for power users and extreme gaming enthusiasts. Designed to provide unmatched multi-GPU support with dual PCI-E connectivity, the GA-790FXTA-UD5 allows users to take advantage of the ultra smooth 3D rendering, blazing-fast frame rates and enhanced visual quality possible.
…………………………………………………………..
AMD OverDrive Support
The AMD OverDrive™ utility is provided by AMD, offering high-end users the ability to maximize the capability, flexibility, and adjustability of the platforms utilizing AMD processors, sockets, and chipsets.
………………………………………………………………
Dual Channel DDR3 1866+ MHz
Delivering native support for DDR3 memory up to 1866MHz, GIGABYTE Ultra Durable 3 motherboards allow users to easily reach higher memory frequencies at lower voltages; achieving higher memory performance with lower power consumption to run even the most memory intensive applications such as high-definition video and 3D games with ease.
……………………………………………………..
Hybrid Silent-Pipe 2
Hybrid Silent-Pipe 2
This motherboard now features the revolutionary new GIGABYTE Hybrid Silent-Pipe 2, a fusion thermal solution that combines GIGABYTE’s proprietary screen cooling technology, external heat sink and liquid cooling with chipset water block to deliver maximum thermal performance.
Unique Screen Cooling thermal design effectively reduces the temperature around the CPU zone, and removes the heat between NB and SB area.
Liquid Cooling system featuring special waterblock design with an enlarged dissipating surface area for enhanced heat dissipation and optimum flow-rate.
High-Precision die forming technology utilized to increase the thermal conductivity of the material that makes up the heat sink.
High performance Copper Heat Pipe with sintered process designed for ultra efficient thermal conductivity.
External Heat Sink design utilizing a convection slot at the back of the chassis to increase thermal dissipation.
……………………………………………………..
Ultra Durable 3
GIGABYTE Ultra Durable 3 design, featuring 2 ounces of copper for both the Power and Ground layers which dramatically lowers system temperature by delivering a more efficient spreading of heat from critical areas of the motherboard such as the CPU power zone throughout the entire PCB. GIGABYTE's Ultra Durable 3 also lowers the PCB impedance by 50%, which helps to reduce electrical waste and further lowers component temperatures. A 2oz Copper layer design also provides improved signal quality and lower EMI (Electromagnetic Interference), providing better system stability and allowing for greater margins for overclocking...
…………………………………………………………………
GIGABYTE innovative technology- Easy Energy Saver
Featuring an advanced proprietary software design, GIGABYTE Easy Energy Saver is able to dynamically adjust CPU power depending on workload, delivering just the right amount of power needed for the task. Coupled with AMD’s highly efficient 45nm AM3 CPU, the Easy Energy Saver is able to provide exceptional levels of power savings and enhanced power efficiency without sacrificing computing performance
……………………………………………………………………..
EasyTune6
GIGABYTE has completely redesigned EasyTune6 from the ground up to make it easier than ever to manage and monitor your hardware resources as well as tweak your system settings in order to achieve maximum system performance. Whether you are an overclocking enthusiast, or a computer novice, EasyTune6 provides the tools you need to quickly and effortlessly fine tune your system.
…………………………………………………………………
Smart Dual LAN
GIGABYTE Smart Dual LAN technology features intelligent LAN port auto-switching between the 2 physical Gigabit LAN chips; offering hassle free, zero downtime, high speed network connectivity.
………………………………………………………………………
Visible Overvoltage Reminder
Debug LED Embedded post code LED display simplifies motherboard signals and indicates system status.
………………………………………………………………
eSATA/USB combo
eSATA/USB combo ports provides significant convenience by supporting eSATA and USB devices in one port, and requires no additional power source when connecting eSATA/USB combo devices through the applicable cable.
……………………………………………………………………………
Onboard Quick Switches
Onboard Power, Clear CMOS and Reset buttons allow for quick and easy tweaking for power users working in an in chassis environment.
………………………………………………………………………………………
Dolby Home Theater Support
Delivers vivid surround sound for music, movies, and games, using two to eight speakers or any set of headphones.
………………………………………………………….
Qualified for Windows® 7
The motherboard qualified for WHQL (Windows Hardware Quality Labs) certification of Windows 7 from Microsoft®, setting the standard for future Windows 7 certified motherboards..
………………………………………………..
ErP Lot 6 support
The ErP (as known as Energy-Related Products Directive) is part of new European Union's environment regulations. ErP established is based on the concern of environmental issues regards electronic devices been gained popularity and how to improve energy efficiency for better and greener life. GIGABYTE presents standard motherboards to help you effectively improving system performance and saving more energy.
……………………………………………………………………
بیان مشخصات فنی بورد به زبان سازنده:
................................................................
Processor: Support for Socket AM3 processors: AMD Phenom™ II processor / AMD Athlon™ II processor
……………………………………………………
Hyper Transport Bus: 5200 MT/s
………………………………..
Chipset:North Bridge: AMD 890FX /South Bridge: AMD SB850
……………………………………………………..
Memory: 4 x 1.5V DDR3 DIMM sockets supporting up to 16 GB of system memory
Dual channel memory architecture
Support for DDR3 1866(OC)(Note 2)/1333/1066 MHz memory modules
………………………………………………….
Audio: Realtek ALC889 codec
High Definition Audio
2/4/5.1/7.1-channel
Support for Dolby Home Theater
Support for S/PDIF In/Out
Support for CD In
……………………………………………….
LAN: 2 x Realtek 8111D chip (10/100/1000 Mbit)
Support for Teaming
Support for Smart Dual LAN
…………………………………………….
Expansion Slots 2 x PCI Express x16 slots, running at x16 (PCIEX16_1, PCIEX16_2)
2 x PCI Express x16 slots, running at x8 (PCIEX8_1, PCIEX8_2)
2 x PCI Express x16 slots, running at x4 (PCIEX4_1, PCIEX4_2)
(All PCI Express slots conform to PCI Express 2.0 Standard.)
1 x PCI slot
……………………………………………………….
Multi-Graphics Technology: Support for 2-way/ 3-way/ 4-way ATI CrossFireX™ technology
……………………………………………………………………
Storage Interface:
South Bridge:
6 x SATA 6Gb/s connectors supporting up to 6 SATA 6Gb/s devices
Support for SATA RAID 0, RAID 1, RAID5, RAID 10 and JBOD
GIGABYTE SATA2 Chip:
1 x IDE connector supporting ATA-133/100/66/33 and up to 2 IDE devices
2 x SATA 3Gb/s connectors supporting up to 2 SATA 3Gb/s devices
Support for SATA RAID 0, RAID 1, and JBOD
JMicron JMB362 chip:
2 x eSATA 3Gb/s connectors (eSATA/USB Comobo) on the back panel supporting up to 2 SATA 3Gb/s devices
Support for SATA RAID 0, RAID 1 and JBOD
ITE 8720 chip:
1 x floppy disk drive connector supporting up to 1 floppy disk drive
…………………………………………………..
USB South Bridge:
Up to 14 USB 2.0/1.1 ports (8 on the back panel, including 2 eSATA/USB Combo, 6 via the USB brackets connected to the internal USB headers)
NEC D720200F1 Chip:
Up to 2 USB 3.0/2.0 ports on the back panel
…………………………………………………
IEEE 1394:
T.I. TSB43AB23 chip
Up to 3 IEEE 1394a ports (2 on the back panel, 1 via the IEEE 1394a bracket connected to the internal IEEE 1394a header)
……………………………………………
Internal I/O Connectors
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x floppy disk drive connector
1 x IDE connector
2 x SATA 3Gb/s connectors
6 x SATA 6Gb/s connectors
1 x CPU fan header
2 x system fan header
1 x North Bridge fan header
1 x power fan header
1 x front panel header
1 x front panel audio header
1 x CD In connector
1 x S/PDIF In header
1 x S/PDIF Out header
1 x IEEE 1394a header
3 x USB 2.0/1.1 headers
1 x serial port header
1 x parallel port header
1 x clearing CMOS jumper
1 x clearing CMOS button
1 x power button
1 x reset button
……………………………………………………
Rear Panel I/O
1 x PS/2 keyboard/ mouse port
1 x optical S/PDIF Out connector
1 x coaxial S/PDIF out connector
2 x IEEE 1394a port
6 x USB 2.0/1.1 ports
2 x USB 3.0/2.0 ports
2 x eSATA/USB Combo connectors
2 x RJ-45 port
6 x audio jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
…………………………………………………..
I/O: ITE IT8720 chip
…………………………………………

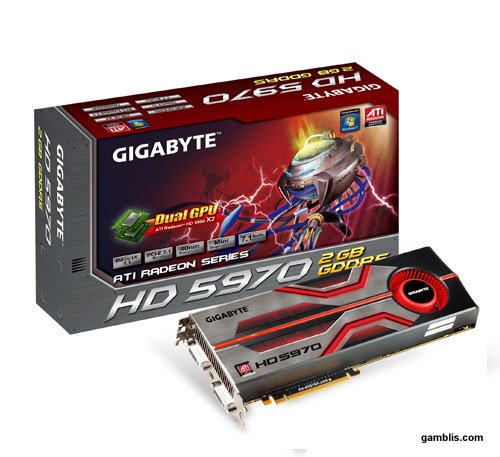

کارت گرافیکی مورد انتخاب من یک رادئون HD 5970 ساخت ATI می باشد که در حال حاضر طلایه دار وادی کارت های گرافیکی بوده به طوری فک و ذهن کاربر را با خاک یکسان می کند.البته این جمله آخر در مورد خورم بود!
اطلاعاتی مختصر درباره کارت گرافیکی ATI HD 5970
Ati بدون كوچكترين دزدي و كم فروشي، بصورت دقيق دو هسته Cypress (هسته گرافيكي كارت هاي گرافيك 5870) را در كنار يك كنترل كننده توانمند، در دل 5890 خود جاي داده است. بر خلاف nVIDIA كه در كارت دو پردازنده اي GTX295 خود، اقدام به كم كردن تعداد ROBs نموده بود، Ati دست كجي نكرده است و دو تراشه 5870 را تمام و كمال در كنار يكديگر قرار داده است. Ati همچنين از يك درگاه 48 lane منطبق بر استاندارد PCI Express 2.1 استفاده نموده است. بنابراين كافيست هر تصويري از خصوصيات و توانايي هاي سخت افزاري 5870 در ذهن خود داريد دو برابر كنيد! مهندسين Ati تمام تلاش خود را نموده اند تا در عمل نيز بتوانند از اين كارت به اندازه دو كارت گرافيك 5870 كه در حالت Crossfire كار مي كنند، كارايي و سرعت بيرون بكشند. اما محدوديت هايي كه به واسطه استفاده از يك درگاه PCI Express وجود دارد، عملا مانع رسيدن به اين هدف شده است. با اين وجود 5970 يك انقلاب در صنعت ساخت كارت هاي گرافيك دو هسته اي بشمار مي آيد. زيرا با وجود تمامي محدوديت ها، كارايي و سرعت آن بسيار نزديك به دو كارت 5870 است. در بعضي از تست ها اين اختلاف فقط در حد دو يا سه فريم است. بطور مثال در اجراي بازي crysis و در دقت 1900x1200 اختلاف اين دو در 50 فريم فقط 1 فريم است. همينطور در بازي Resident Evil 5 و در همين دقت، اين دو حالت در 150 فريم فقط 8 فريم با هم اختلاف كارايي دارند. بنابراين به تمام كاربراني كه تا ديروز در فكر خريد دو كارت 5870 بوده اند توصيه مي كنيم كه با خريد يك كارت 5970، علاوه بر صرفه جويي مالي، به مصرف بهينه تر توان توسط رايانه خود نيز كمك كنند. طراحان جهت پايين نگه داشتن توان مصرفي اين ابر كارت تمهيداتي انديشيده اند. اولين نكته كم كردن سرعت ساعت تراشه هاي 5870 استفاد شده در اين كارت از 850MHz به 725MHz است. در كنار اين افت فركانس، يك كنترل كننده قابل برنامه ريزي سرعت فن نيز در كنار تراشه ها نسب شده است كه به كمك 14 حسگر گرمايي، سرعت فن را در لحظه كنترل مي كند. بدين ترتيب توان لازم اين كارت در حالت بي باري 10 وات بيشتر از 5870 و در حالت بار كامل 120 وات افزايش يافته است. با اين حال اين كارت در بار كامل 100 وات انرژي كمتري نسبت به دو كارت 5870 (در حالت Crossfire) مصرف مي كند.
مشخصات فنی:
...................................................
ATI Radeon™ HD 5970 Graphics Feature Summary
*************************
Dual GPUs with a total of 4.3 billion 40nm transistors
..........................................
TeraScale 2 Unified Processing Architecture
3200 Stream Processing Units
160 Texture Units
256 Z/Stencil ROP Units
64 Color ROP Units
..................................
GDDR5 memory interface
........................................
PCI Express 2.1 x16 bus interface
............................................
DirectX 11 support
Shader Model 5.0
DirectCompute 11
Programmable hardware tessellation unit
Accelerated multi-threading
HDR texture compression
Order-independent transparency
.................................
OpenGL 3.2 support1
.........................................................................
Image quality enhancement technology
Up to 24x multi-sample and super-sample anti-aliasing modes
Adaptive anti-aliasing
Super AA
16x angle independent anisotropic texture filtering
128-bit floating point HDR rendering
................................................
ATI Eyefinity multi-display technology
Three independent display controllers
Drive three displays simultaneously with independent resolutions, refresh rates, color controls, and video overlays
Display grouping
Combine multiple displays to behave like a single large display
................................
ATI Stream acceleration technology
OpenCL 1.0 compliant
DirectCompute 11
Double precision floating point processing support
Accelerated video encoding, transcoding, and upscaling
Native support for common video encoding instructions
...................................................
ATI CrossFireX™ multi-GPU technology
Dual card performance scaling
............................................
ATI Avivo™ HD video & display technology
UVD 2 dedicated video playback accelerator
Advanced post-processing and scaling
Dynamic contrast enhancement and color correction
Brighter whites processing (blue stretch)
Independent video gamma control
Dynamic video range control
Support for H.264, VC-1, and MPEG-2
Dual-stream 1080p playback support
DXVA 1.0 & 2.0 support
Integrated dual-link DVI output with HDCP11
Max resolution: 2560x160012
Integrated DisplayPort output
Max resolution: 2560x160012
Integrated HDMI 1.3 output with Deep Color, xvYCC wide gamut support, and high bit-rate audio
Max resolution: 1920x120012
Integrated VGA output
Max resolution: 2048x153612
3D stereoscopic display/glasses support13
Integrated HD audio controller
Output protected high bit rate 7.1 channel surround sound over HDMI with no additional cables required
Supports AC-3, AAC, Dolby TrueHD and DTS Master Audio formats
...................................................
ATI PowerPlay™ power management technology
Dynamic power management with low power idle state
Ultra-low power state support for single and multi-board configurations
...............................................
Certified drivers for Windows 7, Windows Vista, and Windows XP
...........................................................
Speeds & Feeds
Engine clock speed: 725 MHz
Processing power (single precision): 4.64 TeraFLOPS
Processing power (double precision): 928 GigaFLOPS
Polygon throughput: 1.45 billion polygons/sec
Data fetch rate (32-bit): 464 billion fetches/sec
Texel fill rate (bilinear filtered): 116 Gigatexels/sec
Pixel fill rate: 46.4 Gigapixels/sec
Anti-aliased pixel fill rate: 185.6 Gigasamples/sec
Memory clock speed: 1.0 GHz
Memory data rate: 4.0 Gbps
Memory bandwidth: 256.0 GB/sec
Maximum board power: 294 Watts
Idle board power: 51 Watts
..........................................
اما بررسی کارت گرافیک GIGABYTE GV-R597D5-2GD-B
گيگابايت براي كارت گرافيك مدل GV-R597D5-2GD-B خود، 2GB حافظه DDR5 سامسونگ در نظر گرفته است كه هر هسته توان استفاده از 1GB آن را بصورت اختصاصي دارد. اين حافظه ها هر يك با يك درگاه 256 بيتي به تراشه اصلي مرتبط هستند. گيگابايت در توليد اين كارت از لايه هاي PCB دو اونس مس استفاده كرده است. كاهش دماي PCB به واسطه اين امكان، به مهندسين اين شركت امكان داده است تا سرعت چرخش فن خنك كننده كارت را از ميزان استاندارد پايين تر آورده و بدين ترتيب ضمن حفظ دما، فشار برقي كمتري را به رايانه تحميل كنند. گيگابايت جهت تكميل كردن پنل خروجي كارت خود، از دو درگاه DVI، يك درگاه HDMI و يك درگاه Mini Display-Port استفاده كرده است. وجود Display-Port يعني امكان استفاده از فن آوري انقلابي Eyefinity و پشتيباني از دقت هايي تا مرز 5760x1200 كه فقط به كمك استفاده از چند نمايشگر امكان پذير است.
بیان مشخصات فنی به زبان سازنده:
......................................................
Chipset
ATI Radeon HD 5970
...............................................
Core Clock
725 MHz
..........................................
Mem Clock
4000 MHz
......................................
Memory
2 GB
..................................
Memory Bus
2x256 bit
.....................................
Memory Type
GDDR5
.....................................
Card dimension
ATX
........................................
Bus Type
PCI-E 2.1
...................................
Bus Speed
x16
.........................................
D-SUB
No
...............................
TV-OUT
No
...............................
DVI Port
Yes
...........................
VIVO
No
...............................
Multi View
Yes
............................................
حافظه: G.Skill Flare Series DDR3 1800MHz 4GB (2GBx2) CL6-8-6-24
به تازگی کمپانی G.SKILL سری جدید از حافظه های خود را که به طور اختصاصی برای استفاده در پلتفرم جدید AMD که از پردازنده های شش هسته ای و تراشه های سری AMD 800 تشکیل شده عرضه کرده است.حافظه مورد استفاده ما که از خانواده Flare این سازنده حافظه می باشد از دو ماژول 2 گیگابایتی با فرکانس حداکثری 1800 مگاهرتز و زمان تاخیر CL6-8-6-24 تشکیل شده که توانایی فعالیت در ولتاژکاری 1.65 ولت را دارا می باشد و به گونه ای خاص از استعداش برای انجام عملیات اورکلاک سخن می گوید.
قیمت:150 الی 190 هزار تومان
...................................................................................
هارد : Samsung F3 1TB
با توجه به افزایش روز افزون طیف بازی ها برنامه های حجیم این نیاز برای کاربر ایجاد می شود که فضای ذخیره سازی خود را افزایش دهد یکی از بهترین پیشنهاد های ما استفاده از هارددیسک هایی همچون مدل F3 ساخت سامسونگ است که از یک ترابایت حافظه بهره می برد.
قیمت 100 هزار تومان
.........................................................................
منبع تغذیه:COOLERMASTER RS-C50-EMBA-D2
برای تغذیه قطعات به کار رفته در این سیستم از یک پاور 1250 وات استفاده کرده ایم تا علاوه بر نیاز کارت گرافیکی ATI HD 5970 از پس دیگر قطعات نیز بر اید با اینکه توان این منبع تغذیه کمی فراتر از حداکثر نیاز این سیستم در حالت عادی است اما با توجه به قابلیت اورکلاکینگ بالای این سیستم خرید این پاور منطقی به نظر می رسد.
قیمت:250 هزار تومان
.....................................................................
نمایشگر: LG M2794DP
با توجه به اینکه در بازار می توان چندین مدل از مانیتور های 27 اینج که متناسب با کارایی این مجموعه هستند را یافت اما توجه به این نکته مهم است قیمت بسیاری از آنها همانند مدل هایی از سامسونگ و ایسوس در میزان بالاتری قرار داشته و به نظرم خرید آنها از نظر اقتصادی به صرفه نیست پس انتخاب ما همان مدل معروف M2794DP ساخت کمپانی LG می باشد .
اطلاعات مختصر درباره M2794DP:
.صفحه نمایش 27 اینج WIDE با توانایی پخش تصاویر به صورت FULL HD
2.مجهز به تکنولوژی DFC
3.مجهز به موتور پردازش تصویر فلترون اف انجین
4.زمان پاسخ دهی سریع پیکسل ها :5ms
5.روشنایی 400 cd/m2
6.زاویه دید بسار وسیع H:170 و V:170 درجه
مجهز به تیونر تلویزیونی و Teletext فارسی
6. پشتییانی از رابط های تصویری :COMPONENT,AV/S-VIDEO,DVI,SCART,HDMI,RS-232C
7. قابلیت تغییر سایز تصویر 16:6 به 4:3
8.مجهز به بلندگوی استریو (5W+5W).
9.نسبت کنتراست بالای 20000:1
10.وضوح تصویر 1920*1080
11.وجود ریموت کنترل برای کنترل دستگاه
نکته:از رابط HDMI برای اتصال نمایشگر به سیستم استفاده نمایید تا از حداکثر وضوح و کیفیت سیستم برخوردار شوید.
قیمت:490 هزار تومان
.................................................................
مادربوردی که در این سیستم استفاده کردیم از سری محصولات اکستریم کمپانی معظم اسوس بوده که چیپست جدیدالورود اینتل یعنی INTEL H57 بهره می برد و به لطف طراحی خاص اسوس بهرتین کاندید برای استفاده در این مجموعه می باشد.
اما مطالبی کوتاه درباره تراشه INTEL H57
امسال نسل جدیدی از پردازنده ها از سوی اینتل منتشر شد که دارای یک بخش گرافیک درونی هستند.نتیجه اینکه اینتل تراشه هایی را برای پشتیبانی هرچه بهتر این تراشه ها با نام H55 و H57 به بازار معرفی کرد که به نوعی نسخه تراشه هایی همچون INTEL P55 می باشند.
این نسل از پردازنده ها (CORE I7 .I5,I3)که با ورود تراشه های P55 همراه شدند دارای قابلیت هایی بودند که پیش از این توسط پل شمالی در چیپ ست مادربورد تعیین می شد و با ورود آن ها پل شمالی نیز از ساختار تراشه اصلی مادربورد حذف شد و جای خود را به یک تراشه مستقل به نام PCH داد که آن را می توان نوعی پل جنوبی ارقا یافته دانست.
اینتل تا قبل از این معمولا از حرف G برای تراشه هایی که از موتورهای گرافیکی درونی بهره می برند استفاده می کرد اما در این سری تراشه های محتوی موتور گرافیکی با حرف H نشان داده می شود و این مدل ها که با نام H55 و H57 نام گذاری شدند در واقع معرف سری پردازنده هایی هستند که از واحد گرافیک درونی برخوردارند و کاربر را از استفاده از کارت های گرافیکی مجزا بی نیاز می کنند.در مورد تفاوت های تراشه H55 و H 57 با ید گفت که تراشه H57 نسخه ی حرفه و با امکانات تر این مجمئعه می باشد و رقیب مناسبی برای تراشه P55 می باشد.
در سری جدید یعنی تراشه های سری 5 اینتل کنترلرهای درون تراشه نیز پیشرفت های قابل توجهی داشته اند و از ورودی ها و خروجی های بیشتری پشتیبانی می کند. از دیگر اصلاحات انجام شده در این تراشه می توان به بهینه سازی فناوری raid اشاره کرد که کمپانی اینتل با ارائه فناوری (RAPID STORANGE TECHNOLOGY .RST برخی از اشکالات این نوع از چینش یعنی راید برطرف شده است و مجموعه را در برابر اختلات هارد دیسک مقاوم تر می کند . بازیابی شرایط پایدار سیستم بعد از وقوع اختلال و مشکل ˛سهولت دسترسی به خدمات از راه دور ˛کنترل فن های سیستم برای کاهش نویز صوتی و خروجی ESATA و کنترلر شبکه گیگابابتی از دیگر ویژگی های ارزنده این تراشه است.
از ویژگی های ذاتی این تراشه می توان به پشتیبانی از 14 پورت USB نسخه دوم شش پورت SATA II و ESATA اشاره کرد که فقدان پشتیبانی از نسل جدید این رابط ها به وضوح قابل درک است اما این فقدان را سازندگان مادربورد یا استفاده از تراشه های فرعی بر طرف خواهند کرد اما به قول معروف چه خوب می شد که می بود.از دیگر استعداد های این بود می توان به امکان بهره گیری از حافظه های نسل سوم DDR3 با فرکانس پایه 1333 مگاهرتز و رابط های PCIE VER 2.0 X16 ,X1 تا هشت عدد و رابط های تصویری HDMI,DVI,D-SUB با قابلیت رمز گشایی محتوای تصاویر HD یعنی فناوری HDCP اشاره کرد.
همان طور که در مطالب قبلی گفته شده بود این مادربورد از تراشه H57 بهره می برد که به طبع آن امکان استفاده پردازنده های مجهز به سوکت 1156 یهنی سری پردازنده های CORE I7 8… و همچنین CORE I5 و CORE I3 رو برا ی کاربر میسر می سازد در کنار سوکت پردازنده چهار شکاف حلفظه قرار دارد که امکان بکار گیری از 16 گیگابایت حافظه های سری DDR3 با فرکانس حداکثری 1600 مگاهرتز را فراهم می کند که به لطف وجود دو فاز تامین توان می تواند در فرکانس بالا پایداری و استقامت بالایی داشته باشند که نکته جالب در مورد این مادربورد وجود قابلتی به نام MemOK! است که به صورت یک دکمه در کنار شکاف های حافظه قرار دارد که هر گونه مشکل و اختلاف را دربین رم ها را از قبیل اختلاف تایمینک و فرکانس را با ایجاد یک موازنه از بین می برد . از دیگر نکات قابل مشاهده در روی بورد می توان به وجود دو شکاف PCIE X16 برای نصب کارت گرافیکی با قابلیت پشتیباین از فناوری های چینشی کراس فایر و SLI با پهنای X16 که از جهت نصب کارت های امروزی هیچگونه محدودیتی را ایجاد نمی کند و وجود سه شکاف PCIe 2.0 x1 با پهنای باند 5 گیگاترنسفر به رنگ آبی و 2.5 گیگاترنسفر به رنگ خاکستری و یک شکاف PCI اشاره کرد.در مورد سیستم تامین توان پردازنده این بورد باید گفت که این بورد از 8+3 فاز تامین انرزی که هشت عدد از آنها برای تامین انرژی پردازنده و سه تای دیگر برای تامین توان مصرفی لازم برای کنترلرهای داخلی حافظه تعبیه شده در داخل پردازنده می باشند.
در گوشه پایینی و در کنار پل جنوبی یا همان تراشه PCH 6 عدد پورت SATA II و دو عدد پورت SATA 3 دیده می شود که رابط های نسل دوم توسط تراشه اصلی و رابط های نسل سوم توسط تراشه فرعی ساخت Marvell پشتیبانی می شود کانکتورهای SATA & PATA که توسط تراشه Marvell® 88SE6111 پشتیبانی می شود امکان استفادده از رابط های IDE با استاندارهای 133/100/66 و ESATA با پهنای 3Gb/s را فراهم میکند.
این بورد نیز همانند بیشتر بورد های تازه منتشر شده از فناوری USB 3.0 بره می برد که این قابلیت نیز در استفاده از تراشه NEC به این مجموعه افزوده شده است.با توجه به اینکه P7H57D-V EVO از تراشه INTEL H57 بهره می برد و پردازنده های سازگار با این تراشه نیز از موتور گرافیکی مجتمع بهره میبرند سازندگان نیز به طبع آن خروجی های تصویر برای بوردها در نظر گرفته اند این خروجی ها از قبیل HDMI, DVI-D, RGB هستند که همگی از استاندار تصوری HD حمایت می کنند.در مورد سیتم صوتی و توانایی های شبکه ای مادربورد باید گفت که تراشه قدرتمند صوتی Realtek® ALC889 صدایی 8 کاناله HD را توانایی رمز گشایی محتوای صوتی دیسک های بلو ری و در کنار آن تراشه شبکه ای Realtek® 8112L امکان استفاده از درگاه شبکه ای یک گیگابیت بر ثانیه را برای کاربر ایجاد می کند.
اما یکی مهمترین المان های تو چشم بروی این بورد استفاده از سیستم خنک کنندگی هیبریدی است که در این فناوری تراشه به نام T.Probe با در نظر گرفتن میزان پردازش پردازنده فاز را فعال یا غیر فعال کرده تا در بهینه سازی مصرف انژری و دمای حاصله شاهد راندمان جالبی باشیم.
در آخر باید اینو بگم که آقا داستان این مادربورد سر دراز دارد و حوصله ما در حدود بررسی کامل این موجود نمی کنجد!!!
اما بیا ویژگی های مادربورد به زبان سازنده:
…………………………………………….
LGA1156 Intel® Lynnfield/Clarkdale Processor Ready
This motherboard supports the latest Intel® Lynnfield and Clarkdale processors in LGA1156 package, which has memory and PCI Express controller integrated to support 2-channel (4 DIMMs) DDR3 memory and 16 PCI Express 2.0 lanes providing higher graphics performance. Moreover, Intel® Clarkdale integrated Graphics Processing Unit (GPU) processors which goes with Intel® H57/H55 chipset with VGA out can bring you to the whole new experience of the next generation VGA performance. It also provides separated 3D, 2D and Video Engines to execute different graphic control in hardware
…………………………………………….
Intel H57
The Intel® H57 Express Chipset is the latest one-chipset design to support latest 1156 socket Intel® Core™ i7/ Core™ i5/Core™ i3/ Pentium® Processors. Intel® H57 chipset improved performance by utilizing serial point-to-point links, allowing increased bandwidth and stability. Using Intel® Core™ i5 6 Series and Core™ i3 5 Series and Pentium® CPU with H57 Express Chipset to enjoy the latest Intel integrated graphic performance!
……………………………………………….
Quad-GPU SLI and Quad-GPU CrossFireX Support!
Flexible Multi-GPU solutions, Your Weapon of Choice!
P7H57D-V EVO brings you the multi-GPU choice of either SLI™ or CrossFireX. The motherboard features the most powerful Intel H57 platform to optimize PCIe allocation in multiple GPU configurations. Expect a brand-new gaming style you’ve never experienced before!
*SLI™ and CrossFireX™ mode are available only for Intel non-integrated graphics (Lynnfield) processors.
……………………………………………………………………………
PCIe 2.0
Double Speed; Double Bandwidth
This motherboard supports the latest PCIe 2.0 devices for double speed and bandwidth which enhances system performance.
………………………………………………….
HDMI Support
Enjoy Full HD 1080p Multimedia Home-Theater Entertainment
High-Definition Multimedia Interface (HDMI) is a set of digital video standards that delivers multi-channel audio and uncompressed digital video for full HD 1080p visuals through through a single cable. Supporting HDCP copy protection such as HD DVD and Blu-ray Discs, HDMI provides you with the highest-quality home theater experience.
…………………………………
DVI Support
DVI (Digital Visual Interface) provides high visual quality of digital display devices such as LCD monitor. The interface of this motherboard supports dual VGA output both DVI-D/HDMI and RGB.
…………………………………
Dual-Channel DDR3 2133(O.C.) / 1600 / 1333 / 1066 support
The motherboard supports DDR3 memory that features data transfer rates of 2133(O.C.) / 1600 /1333 / 1066 MHz to meet the higher bandwidth requirements of the latest 3D graphics, multimedia, and Internet applications. The dual-channel DDR3 architecture enlarges the bandwidth of your system memory to boost system performance.
…………………………………………
True USB 3.0 Support
Unique PCIe x4 Bridge Chip for Ultra Performance
Experience ultra-fast data transfers at 4.8Gbps with USB 3.0—the latest connectivity standard. Built to connect easily with next generation components and peripherals, USB 3.0 transfers data 10X faster and is also backward compatible with USB 2.0 components.
…………………………………………
True SATA 6Gb/s Support
Unique PCIe x4 Bridge Chip for Ultra Performance
Supporting next-generation Serial ATA (SATA) storage interface, this motherboard delivers up to 6.0Gb/s data transfer rates. Additionally, get enhanced scalability, faster data retrieval, double the bandwidth of current bus systems.
…………………………………….
ASUS TurboV EVO
Whether novice or enthusiast, TurboV EVO satisfies overclockers of any level. Intelligently push systems to the fastest, stable clock speeds with Auto-Tuning. Turbo Key boosts performance with a simple touch, while TurboV offers additional advanced options for breaking those records!
……………………………………………..
GPU Boost
GPU Boost overclocks the integrated GPU in real time for the best graphics performance. User-friendly UI facilitates flexible frequency and voltage adjustments. Its ability to deliver multiple overclocking profiles also provides rapid and stable system-level upgrades.
…………………………………………
Auto Tuning
Auto System Level Up
extreme yet stable overclocking results automatically with Auto Tuning! With built-in stability testing, Auto Tuning lets even beginners improve performance with no additional cost.
……………………………………….
CPU Level UP
Ever wish that you could have a more expansive CPU? Upgrade your CPU at no additional cost with CPU Level UP! Simply pick the processor you wanted to OC to, and the motherboard will do the rest! See the new CPU speed and enjoy that performance instantly. Overclocking is never as easy as this.
…………………………………………
T.Probe
Leading Active Cooling Technology
The T.Probe microchip detects and balances power phase loads and temperatures real-time. With optimal power phase functions, components run cooler and extend system lifespan.
………………………………………….
ASUS 8+3 Phase Power Design
Longer Life & Higher Efficiency!
Unleashes ultimate memory performances with independent power to core components, while providing fast transient response and stability for the CPU under heavy loading or overclocking modes.
…………………………………
ASUS Express Gate
0 to Internet in Seconds!
Express Gate™ is an ASUS exclusive OS that provides you with quick access to the Internet and key applications before entering Windows®.
…………………………………………..
ASUS EPU
System Level Energy Saving
The new ASUS EPU - the world´s first power saving engine, has been upgraded to a new six engine version, which provides total system power savings by detecting current PC loadings and intelligently moderating power in real-time. With auto phase switching for components (which includes the CPU, VGA card, memory, chipset, drives and system fan), the EPU automatically provides the most appropriate power usage via intelligent acceleration and overclocking - helping save power and money.
………………………………………..
Any Memory is A-OK!
MemOK! quickly ensures memory boot compatibility. This remarkable memory rescue tool requires a mere push of a button to patch memory issues. MemOK! determines failsafe settings and dramatically improves your system boot success. Get your system up and running in no time!
………………………………….
ASUS Fanless Design - Heatsink solution
The crystal-shaped heatsink features 0-dB thermal solution that offers users a noiseless PC environment. Not only the beautiful shape upgrades the visual enjoyment for motherboard users, but also the heatsink design lowers the temperature of the chipset and power phase area through high efficient heat-exchange. Combined with usability and aesthetics, the ASUS crystal-shaped heatsink will give users an extremely silent and cooling experience with the elegant appearance!
…………………………….
Up to 11°C Cooler - Stack Cool 3
ASUS Xtreme Phase Power Design plus Stack Cool 3 provides a better thermal solution with more efficient heat dissipation up to 11%. Lowering the onboard temperature improves overall motherboard performance and prolongs the lifespan of critical components.
……………………………………..
Fan Xpert
Active Quiet & Cool
ASUS Fan Xpert intelligently allows users to adjust both the CPU and chassis fan speed according to different ambient temperature , which is caused by different climate conditions in different geographic regions and system loading.Built-in variety of useful profiles offer flexible controls of fan speed to achieve a quiet and cool environment.
……………………………………..
8-channel Audio
Enjoy high-end sound system on your PC!
The onboard 8-channel HD audio (High Definition Audio, previously codenamed Azalia) CODEC enables high-quality 192KHz/24-bit audio output, jack-sensing feature, retasking functions and multi-streaming technology that simultaneously sends different audio streams to different destinations. This motherboard now adopts the future standard to deliver the most vivid audio enjoyment!!
……………………….
DTS
DTS Surround Sensation UltraPC
DTS Surround Sensation UltraPC delivers exceptional 5.1 surround experience through the most common PC audio setups - your existing stereo speakers or headphones. In addition to virtual surround, “Bass enhancement” provides stronger low frequency bass sound, and “Voice clarification” provides clear human dialogue even with loud background sound. With these technologies, you may experience a better home-theater audio with ease.
……………………………………….
Noise Filter
Eliminate background noise while recording
This feature detects repetitive and stationary noises like computer fans, air conditioners, and other background noises then eliminates it in the incoming audio stream while recording.
…………………………….
S/PDIF-out on Back I/O Port
This motherboard provides convenient connectivity to external home theater audio systems via optical S/PDIF-out (SONY-PHILIPS Digital Interface) jacks. It allows to transfer digital audio without converting to analog format and keeps the best signal quality.
…………………………………
بیان شاخصه های فنی به بیان سازنده:
..........................................
CPU
Intel® Socket 1156 Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/ Pentium® Processor
Supports Intel® Turbo Boost Technology
* The Intel Turbo Boost Technology support depends on the CPU types.
……………………………………………..
Chipset Intel®
H57 Express Chipset
…………………………………………………….
Memory
4 x DIMM, Max. 16 GB, DDR3 2133(O.C.)*/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
*Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
………………………………………………
Expansion Slots
2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
1 x PCIe 2.0 x1 (5GT/s, blue slot)
2 x PCIe 2.0 x1 (2.5GT/s, gray slots)
2 x PCI
……………………………………….
VGA Multi-VGA output support: HDMI, DVI-D, RGB
Supports HDMI with max. resolution 1920 x 1200@60Hz
Supports DVI with max. resolution 1920 x 1200@60Hz
Supports RGB with max. resolution 2048 x 1536@75Hz
Maximum shared memory of 1748 MB
…………………………………………
Multi-GPU Support
Supports ATI® Quad-GPU CrossFireX™ Technology
Supports NVIDIA® Quad-GPU SLI™ Technology
*SLI™ and CrossFireX™ mode are available only for Intel non-iIntegrated graphics (Lynnfield) processors.
………………………………
Storage Intel® H57 Express Chipset built-in
6 xSATA 3.0 Gb/s ports
Intel Matrix Storage Technology Support RAID 0,1,5,10
Marvell® SATA 6Gb/s controller:
- 2 x SATA 6.0 Gb/s ports (gray)
Marvell® 88SE6111 SATA & PATA controller:
- 1 x UltraDMA 133/100/66 for up to 2 PATA devices
- 1 x eSATA 3Gb/s port (SATA on-the-go)
……………………………………………..
LAN
Realtek® 8112L Gigabit LAN controller featuring AI NET2
……………………………………..
Audio
Realtek® ALC889 8-Channel High Definition Audio CODEC
- Absolute Pitch BD192/24
- DTS Surround Sensation UltraPC
- BD audio layer Content Protection
- Supports Jack-Detection, Multi-streaming, Front Panel Jack-Retasking
- Optical S/PDIF out ports at back I/O
…………………………………..
IEEE 1394
VIA® 6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
……………………………..
USB
NEC® USB 3.0 controller:
- 2 x USB 3.0 ports (blue; at back panel)
Intel® H57 Express Chipset:
- 12 x USB 2.0 ports (8 ports at mid-board, 4 ports at back panel)
…………………………………………………………
ASUS Unique Features
Unique PCIe X4 Bridge Chip for Ultra Performance
- True USB 3.0 Support
- True SATA 6Gb/s Support
ASUS Xtreme Design:
ASUS Hybrid Processor - TurboV EVO
- TurboV, Auto Tuning, CPU Level UP and Turbo Key
- GPU Boost
ASUS 12 Hybrid Phase*
- T.Probe Technology for Active Cooling
- 8+3 Phase Power Design
* 12 Hybrid Phase = 8+3 Phase x T.Probe
ASUS Hybrid OS - Express Gate
ASUS Xtreme Design
ASUS Exclusive Features
- MemOK!
- ASUS EPU
ASUS Quiet Thermal Solution
- ASUS Fanless Design: Stylish Heat-sink solution
- ASUS Fanless Design: Stack Cool 3
- ASUS Fan Xpert
ASUS Crystal Sound
- ASUS Noise Filter
ASUS EZ DIY
- ASUS Q-Shield
- ASUS Q-Connector
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS
ASUS Q-Design
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
……………………………………………………..
Overclocking Features
Precision Tweaker 2
- vCore: Adjustable CPU voltage at 0.00625V increment
- vIMC: 128-step IMC voltage control
- vDRAM Bus: 64-step DRAM voltage control
- vPCH: 152-step chipset voltage control
- vCPU_PLL: 32-step reference voltage control
- iGPU: Adjustable iGPU voltage at 0.0125V increment
SFS (Stepless Frequency Selection)
- PCI Express frequency tuning from 100MHz up to 200MHz at 1MHz increment
- Internal Base Clock tuning from 80MHz up to 500MHz at 1MHz increment
Overclocking Protection
- ASUS C.P.R.(CPU Parameter Recall)
………………………………………………………..
Back Panel I/O Ports
1 x DVI
1 x D-Sub
1 x HDMI
1 x S/PDIF Out (Optical)
1 x IEEE 1394a
1 x LAN(RJ45) port
8 -Channel Audio I/O
1 x PS/2 Keyboard (Purple)
1 x External SATA 3Gb/s
2 x USB 3.0/2.0 ports (blue)
4 x USB 2.0/1.1
…………………………………………..
Internal I/O Connectors
4 x USB connectors support additional 8 USB ports
1 x IDE connector
1 x COM port connector
2 x SATA 6.0Gb/s connectors
6 x SATA 3.0Gb/s connectors
1 x CPU Fan connector
2 x Chassis Fan connector (1x4-pin, 1x3-pin)
1 x Power Fan connector
1 x IEEE1394a connector
Front panel audio connector
1 x S/PDIF Out Header
24-pin ATX Power connector
1 x 8-pin ATX 12V Power connector
System Panel(Q-Connector)
1 x MemOK! Button
………………………………………………………………………..
BIOS
64 Mb Flash ROM , AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
…………………………………
Manageability
WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
………………………………………
Accessories
User's manual
2 in 1 Q-connector
1 x UltraDMA 133/100 cable
2 x Serial ATA 3.0Gb/s cables
2 x Serial ATA 6.0Gb/s cables
1 x 2-port USB and eSATA module
1 x ASUS SLI bridge connector
ASUS Q-Shield
………………………………….
Support Disc
Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
………………..
Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
……………………………………………….
قیمت:215 الی 230 هزار تومان.
………………………………………………………………………………..
پردازنده: Intel® Core™ i7-860
در ماه های اخر سال 2009 شرکت اینتل نسل جدیدی از پردازنده های سری Core™ i7 را با نام Core™ i7-860 به بازار عرضه کرد.با توجه به اینکه سری 800 پردازنده های Core™ i7 از سوکت LGA 1156 برای اتصال با مادربورد استفاده می کند زمینه را برای استفاده در سیتم های میان قیمت و سیستم های مبتنی بر تراشه های سری P50 و H50 مناسب کرده است.این پردازنده که با اسم رمز Lynnfield منتشر شده از 774 میلیون ترانزیستور تشکیل شده و از 2.80 GHz فرکانس عملیاتی و 2.5 گیگاترنسفر بر ثانیه بهره می برد .با توجه به اینکه این پردازنده از فناوری Intel® Turbo Boost Technology بهره می برد می تواند فرکانس کاری خود را تا 3.46 GHz به صورت خودکار و در شرایطی که سیستم تحت ترافیک سنگین پردازشی قرار دارد افزایش دهد.میزان حافظه سطح L2 در این پردازنده 2مگابایت و سطح L3 شش مگابایت می باشد.تعداد هسته های پردازشی در Core™ i7-860 چهار عدد بوده که به لطف وجود فناوری Intel® Hyper-Threading Technology هر هسته فیزیکی خود را به صورت دو هسته منطقی نمایان ساخته و در کل سیستم عامل پردازنده را به عنوان یک پردازشگر هشت هسته می شناسد پس فرایندهای پردازشی با سرعت بیشتری انجام می شود.با توجه به این که در پردازنده های خانواده Core™ i7 کنترلرهای حافظه در درون پردازنده قرار دارند حداکثر میزان حافظه پشتیبانی شده توسط پردازنده 16 گیگابایت حافظه DDR3 با فرکانس های 1066/1333 به صورت چینش دو کاناله و پهنای باند حداکثری 21 گیگابایت بر ثانیه می باشد.به دلیل اینکه از فناوری ساخت 45 نانومتری در ساخت این پردازنده استفاده شده حداکثر توان مصرفی آن 95 ولت می باشد.
کارت گرافیکی مورد استفاده ما در این مجموعه کارت گرافیکی جدید الورود و قدرتمند GTX470 GC ساخت کمپانی کمی تا حدی نام آشنا galaxy بوده که از تراشه گرافیکی GTX 470 ساخت انویدیا بهره می برد.در مورد این کارت گرافیکی باید گفت که سازنده تا حدودی در طراحی این کارت تغییراتی همچون بهینه سازی اندازه کارت و افزایش فرکانس های پردازنده و حافظه انجام داده و به قولی کارتی اورکلاک شده را در دسترس کاربر قرار می دهد.
……………….
اما مطالبی کوتاه درباره تراشه گرافیکی NVIDIA GTX 470
تراشه های GTX 470 در فرکانس 608 مگاهرتز اجرا می شوند و فرکانس واحد سایه زنی آنها نیز 1215 مگاهرتز است.در مورد واحد های پردازشی بافتی و پیکسلی هم می توان گفت GTX 470 دارای 40 واحد ROP است که روی عملیات هایی مثل ترکیب پیکسل ها و تصحیح سطوح و لبه ها موثر هستند . در بخش پردازش بافتی 56 واحد پردازشی وجود دارد که حاصل چهار بخش بافتی در هر یک از SM ها است.
تراشه های GTX 470 که دارای 3.2 میلیارد ترانزیستور بوده و مساحتی بالغ بر 529 میلیمتر مربع را در روی بورد اشغال می کند غالبا این تراشه ها بر روی کارت های گرافیکی با مدارهای چاپی هشت لایه نصب می شوند و در کنار آن ها حافظه های GDDR5 قرار دارد.در این تراشه ها از پنج کنترلر حافظه استفاده شده که ظرفیت کارت را به 1280 مگابایت می رساند ضمن اینکه به انویدیا در مدل 470 از یک رابط 320 استفاده کرده است .هر کدام از این کنترلر ها یک رابط 64 بیتی را برای حافظه فراهم می کنند و فرکانس حافظه 837 مگاهرتز است البته به دلیل استفاده از حافظه های GDDR5 و نرخ انتقال اطلاعات آنها این مقدار چهار برابر شده و به فرکانس موثر 3348 مگاهرتز می رسد.
ویژگی هایی همچون پشتیبانی از رابط دایرکت ایکس 11 و دارابودن 480 پردازنده استریم یا همان پردازنده کودا از و معماری ساخت تراشه 40 نامتری از مشخصه های دیگر این تراشه است.
بیان ویژگی های تراشه گرافیکی NVIDIA GTX 470 به بیان سازنده
................................
Next-generation gaming has arrived. NVIDIA® GeForce® GTX 470 gives your games an adrenaline shot with incredible performance and futuristic, visually-stunning graphics. Experience heart-pounding, cinematic visuals on your favorite games with the combined power of DirectX 11, CUDA™, and NVIDIA® PhysX® technologies. And expand your visual real estate across three HD displays in jaw-dropping stereoscopic 3D for the ultimate in immersive gaming. NVIDIA® GeForce® GTX 470: pure adrenaline meets visual bliss.
………………………………………………………..
Incredibly detailed visuals
Experience an unprecedented level of detail and realism in the latest games. Tessellation- one of the biggest new features of Microsoft DirectX11- helps developers create more detailed characters and terrain in games, bringing you sharper, crisper images and a more realistic experience. GeForce GTX 400 GPUs deliver up to 8x the tessellation performance compared to competition*, bringing your games closer to reality without sacrificing the high frame rates you enjoy.
…………………………………………………………..
Stunning Gaming Effects
Cutting-edge Microsoft DirectX 11 graphics and NVIDIA® PhysX® technology take gaming to a new level. Witness effects so realistic that you’ll have to remind yourself it’s just a game. Repeat: It’s just a game.
………………………………………………..
Total Immersion
Breakthrough the boundaries of your screen. Games, movies and photos enter a new dimension with NVIDIA® 3D Vision™ technology. Thrill seeker? Use two GeForce GTX 470 cards in NVIDIA® SLI® configuration to project across three displays with NVIDIA 3D Vision Surround1 technology. *Warning: May cause screen envy.
……………………………………………………………….
Futuristic Graphics
Prepare yourself for the future of gaming. GeForce GTX 470 powers interactive raytracing, bringing spectacular, photo-realistic renderings to your screen for the first time. Go ahead, spoil your eyes.
………………………………………
Microsoft® DirectX® 11 Support
DirectX 11 GPU with Shader Model 5.0 support designed for ultra high performance in the new API’s key graphics feature, GPU-accelerated tessellation.
…………………………………………………………………..
NVIDIA® 3D Vision™ Surround Ready*
Expand your games across three displays in full stereoscopic 3D for the ultimate “inside the game” experience with the power of NVIDIA 3D Vision and SLI technologies. NVIDIA® Surround™ also supports triple screen gaming with non-stereo displays.
…………………………………………………..
Interactive Ray Tracing
By tracing the path of light through a 3D scene, ray tracing uses the power of the GPU to create spectacular, photo-realistic visuals. Get a glimpse into the future of gaming with ray tracing.
…………………………………………………….
3-way NVIDIA SLI® Technology**
Industry leading 3-way NVIDIA SLI technology offers amazing performance scaling by implementing 3-way AFR (Alternate Frame Rendering) for the world’s premier gaming solution under Windows 7 with solid, state-of-the-art drivers.
…………………………………………………….
NVIDIA PhysX® Technology
Full support for NVIDIA PhysX technology, enabling a totally new class of physical gaming interaction for a more dynamic and realistic experience with GeForce.
………………………………………………….
NVIDIA CUDA™ Technology
CUDA technology unlocks the power of the GPU’s processor cores to accelerate the most demanding tasks such as video transcoding, physics simulation, ray tracing, and more, delivering incredible performance improvements over traditional CPUs.
………………………………………………..
32x Anti-aliasing Technology
Lightning fast, high-quality anti-aliasing at up to 32x sample rates obliterates jagged edges.
……………………………………………….
NVIDIA® PureVideo® HD Technology***
The combination of high-definition video decode acceleration and post-processing that delivers unprecedented picture clarity, smooth video, accurate color, and precise image scaling for movies and video.
……………………………………………….
PCI Express 2.0 Support
Designed for the new PCI Express 2.0 bus architecture offering the highest data transfer speeds for the most bandwidth-hungry games and 3D applications, while maintaining backwards compatibility with existing PCI Express motherboards for the broadest support.
………………………………………………
Dual-link DVI Support
Able to drive industry’s largest and highest resolution flat-panel displays up to 2560x1600 and with support for High-bandwidth Digital Content Protection (HDCP).
………………………………………………………
HDMI 1.3a Support
Fully integrated support for HDMI 1.3a including xvYCC, deep color, and 7.1 digital surround sound.
………………………………………………………………………………….
Feature Support:
NVIDIA SLI®-ready*:2-way/3-Way
NVIDIA 3D Vision Ready :YES
NVIDIA 3D Vision Surround Ready*** : YES
NVIDIA PureVideo® Technology**:HD
NVIDIA PhysX™-ready : YES
NVIDIA CUDA™ Technology: YES
Microsoft DirectX:11
OpenGL: 4.0
Bus SupportCI-E 2.0 x 16
Certified for Windows 7 : YES
…………………………………………..
Display Support:
Maximum Digital Resolution:2560x1600
Maximum VGA Resolution:2048x1536
Standard Display Connectors:Two Dual Link DVI
Mini HDMI
Multi Monitor : YES
HDCP : YES
HDMI : YES
Audio Input for HDMI :Internal
…………………………………………..
Standard Graphics Card Dimensions:
Height:4.376 inches (111 mm)
Length:9.5 inches (241 mm)
Widthual-slot
……………………………………….
Thermal and Power Specs:
Maximum GPU Temperature (in C):105 C
Maximum Graphics Card Power (W):215 W
Minimum Recommended System Power (W):550 W
Supplementary Power Connectors:6-pin x2
High Dynamic-Range Lighting:128bit
Unified Architecture: YES
………………………………………………………………………
…
اما مطالبی درباره کارت گرافیکی Galaxy GTX470 GC
همانطور که در مطالب قبلی گفته شده بود این کارت از تراشه گرافیکی GTX 470 بهره می برد و خود را به عنوان یک کارت گرافیکی رده حرفه معرفی می کند طبق مطالب گفته شده در باره تراشه گرافیکی به کار رفته در این کارت از شاخصه هایی چون بهره مندی از 1280مگابایت حافظه فوق سریع GDDR5 بهره می برد که پهنای باندی 320 بیتی را برای پردازنده گرافیکی فراهم میکند.در مورد پردازنده گرافیکی Galaxy GTX470 GC باید گفت که فرکانس پردازنده با اندکی افزایش به فرکانس 625 مگاهرتز و به طبع ان فرکانس های واحد های سایه زنی و حافظه به ترتیب 625 و 3348 مگاهرتز می باشد.با توجه به اینکه مصرف این کارت در حدود 215 الی 220 وات بوده که توسط 2 تغذیه گر 6 پین تغذیه می گردد و گرمای حاصله از ان نیز بسیار بالا بوده و به نظر خودم این کارت ها به مانند چای ساز های گرانی هستند که گرمای 105 در جه سانتیگرادی را در حالت لواد کامل ایجاد می کنند پس سازنده گانی همچون GALAXY در ساخت این کارت ها از خنک کننده های نسبتا حرفه استفاده کرده اند .در آخر می توان به وجود دو رابط تصویری DVI و یک رابط Mini-HDMI و همچنین طراحی خاص ظاهری این کارت اشاره کرد.
نمايي از برنامه GPU-Z
بیان شاخصه های فنی به زبان سازنده:
…………………………………..
Galaxy GTX470 GC
CUDA Cores :448
GPU:GTX 470
DirectX version:11
Graphics Clock:625MHz
Processor Clock: 1250MHz
Memory Clock (effective):3348MHz
Memory Capacity:1280MB GDDR5
Memory Bus Width :320-bit
Power Connectors :6-pin x2
Display Output ual DVI / Mini-HDMI
…………………………………………………………………… قیمت:ا...
...............................................
حافظه: ADATA 4GB DDR3- 2000MHZ x V.2
با توجه به اینکه سیستم پیشنهادی امروز را می توان برای انجام عملیات اورکلا به صورت حرفه ای مورد استفاده داد پس انتخاب ما نیز برای حافظه دو ماژول دو گیگابایتی 2000 مگاهرتزی حافظه DDR3 ساخت شرکت A-DATA است که از زمان تاخیر CL9-9-9-24 و بازه ولتاژکاری 2.05V~2.15V بهره می برد. به لطف وجود طراحی خاص و همچنین سیستم خن کننده جانبی این حافظه ها که از دو عدد فن نصب شده بر روی سینک خننک کننده مخصوص حافظه ها تشکیل شده زمینه برای اعمال فرکانس های بالا در برای اورکلاکران مناسب به نظر می رد.
منبع تغذیه مورد استفاده در این مجموعه یک پاور 1000وات از سری محصولات حرفه ای شرکت Corsair است که به طور ویژه برای اورکلاکران عرضه شده است .از امکانات این منبع تغذیه میزان به قابل مدیدیریت بودن کابل های انتقال توان و خازن های تماما جامد اشاره کرد که دمایی بالغ بر 105 درجه سانتیگراد را می توانند متحمل شوند.با توجه به اینکه در سیستم فوق می توان از ترکیب دو کارت گرافیکی GTX470 استفاده کرد پس مشکلی از نظرتامین توان مصرفی با وجود این پاور وجود نخواهد داشت.
بیان شاخصه های فنی به زبان سازنده:
……………………………………………..
Corsair HX1000W /Guaranteed to deliver 1000W of continuous power at 50°C / 80%+ energy efficient under real world load conditions / True independent dual rail design for maximum compatibility / Combined 80A of power on +12V / Multiple GPU ready / 105°C solid state capacitors / Active Power Factor Correction (PFC) with PF value of 0.99 to ensure clean and reliable power / Supports the latest ATX12V 2.2 and EPS12V 2.91 Standards. Backwards compatible with ATX12V 2.01 / Auto switching circuitry provides universal AC input 90-264V / Over Current/Voltage/Power Protection, Under Voltage Protection and Short Circuit Protection provide maximum component safety / Dimensions: 150mm(W) x 86mm(H) x 200mm(L) / Five year limited warranty with 24/7 on demand customer service / MTBF: 100,000 hours
………………….
قیمت:315 هزار تومان
...........................................
هارد : Samsung F3 1TB
در این سیستم از یک عدد هارد پر سرعت سامسونگ از سری f3 با ظرفیت 1 ترابایت استفاده میکنیم.
قیمت 100 هزار تومان
............................................
نمایشگر: SAMSUNG LED XL2370
نمایشگر منتخب ما ازمحصولات بسیار با کیفیت شرکت سامسونگ است که از LED BACKLIGHTING برای روشن کردن صفحه نمایش استفاده می کند .این مدل 23 اینچی با کنتراست پویای 5000000:1 و زمان پاسخ دهی 2 میلی ثانیه تصاویری با کیفیت بالا یا روزولوشن 1920 x 1080 Full HD به همراه روشنایی 250 cd/㎡ در اختیار کاربر قرار می دهد .طراحی بسیار باریک و زیبا با رنگ مشکی و 2 ورودی HDMI و ورودی های DVI و VGA از مهمترین ویژگی ها و امتیازات این نمایشگر به شمار می آید.
بیان شاخصه های فنی به زبان سازنده:
......................
monitor samsung LED XL2370 / Resolution:1920 x 1080 Full HD /Response Time:2 ms/Contrast Ratio: MEGA DCR (5,000,000:1) / Brightness=250 cd/㎡ / Connector : DVI-I / HDMI / Optical Out / Audio out / Analog RGB.
................................
در بين سيستم هاي پيشنهادي بيشتر فروم هاي فارسي كمتر ارنج و دسته انتخابي را مي توان يافت كه به طور خاص براي رده ارزان قيمت در نظر گرفته شده باشد.در اين گونه از سيستم ها كه انتظار بالايي از نظر كارايي و راندمان نمي رود بيشتر بايد سعي كرد كه بتوان حداقل زمنيه براي استفاده از فناوري ها و تكنولوژي هاي ژردازشي ها را فراهم كرد.بنده نيز بر اين اساس تصميم به معرفي چنين مجموعه را گرفته ام .اين مجموعه بر اساس پلتفرم پردازنده هاي شركت AMD مي باشد.
مادربورد مورد انتخاب ما که تراشه AMD 770 بهره می برد نامزد مناسبی برای استفاده در این مجموعه بوده که از نظر کیفیت ساخت و کارایی از سطح بسیار خوبی برخوردار است در زیر به بررسی این بورد می پردازیم:
..مطالبی مختصر درباره تراشه AMD 770:
پشتيباني از پردازنده‌هاي طراحي شده براي سوكت AM3 و بالاخص پردازنده‌هاي AMD Phenom II /Athlon II يكي از توانايي‌هايي اين چيپ ست به شمار می آید. پشتيباني از گذرگاه HyperTransport 3.0 و حافظه‌هاي DDR2-1066 مهمترين مزايايي است كه پردازنده‌هاي توليد شده براي سوكت AM2+ به همراه مي‌آورند. گذرگاه HyperTransport3.0 از يك پهناي باند 16 بيتي در فركانس دو گيگاهرتزاستفاده ميكند تا پهناي باند در دسترس پردازنده را نسبت به نسل قبلي اين گذرگاه تا دوبرابر افزايش دهد. پشتيباني از گذرگاه PCIExpress 2.0 نيز از ديگر خصوصيات اين چيپست است. با توجه به عرضه پردازنده‌هاي گرافيك جديدتر كه نياز به پهناي بالاتري براي ارتباط با پردازنده، حافظه و يا ديگر اجزاي سيستم دارند، نسل دوم درگاه PCIExpress با پهناي باندي حدود 16 گيگابايت بر ثانيه در حالت x16 معرفي شد. در حقيقت تا پيش از عرضه چيپست ميان قيمت جديد AMD تنها چيپ‌ست‌هاي گران قيمت قادربودند تا اين درگاه توسعه را در اختيار كاربران قرار دهند. بر خلاف چيپ‌ست‌هاي سري AMD 790 چيپست AMD770 از تكنوژي CrossFireX پشتيباني نمي‌كند و به همين دليل نمي‌توان هيچ‌گونه پيكره‌بندي با دو يا چند كارت گرافيك را براي آن در نظر گرفت. با توجه به اينكه اين چيپست جزو محصولات ميان قيمت است و براي كاربراني چون علاقه مندان افراطي بازي‌ها در نظر گرفته نشده، عدم پشتيباني از اين تكنولوژي هيچ صدمه‌اي به كارايي كلي آن وارد نكرده است. اما AMD امكاناتي را نيز براي افزايش كارايي اين چيپ‌ست‌ها در نظر داشته است. تكنولوژي OverDrive تكنولوژي است كه به همراه چيپ‌ست‌هاي سري 7 معرفي شده است. اين تكنولوژي از دو بخش سخت افزاري و نرم‌افزاري براي اوركلاك سيستم استفاده ميكند. بخش سخت افزاري امكان تغيير و تنظيم گسترده و دقيق فركانس‌ها و ولتاژ‌هاي اجزاي مختلف سيستم را ايجاد ميكند در حالي كه بخش نرم افزاري تمامي اين تنظيمات را از طريق سيستم عامل‌هايي نظير ويندوز در اختيار كاربران قرار مي‌دهد. اوركلاك خودكار يا دستي و انجام آزمايش‌هاي پايداري براي اطمينان از ثبات سيستم و همچنين اجراي آزمايش‌هايي براي بدست آوردن حداكثر فركانس‌هاي قابل دستيابي از ديگر امكاناتي است كه تكنولوژي OverDrive ارايه ميكند.
توضیحاتی درباره تراشه AMD 770 به بیان سازنده:
............................................
AMD 770X Chipset
****************************
Extreme performance for gamers
The AMD 770 Chipset enables you to enjoy your games without compromise. Backed by single or dual PCI Express® 2.0 slots, turn your PC into the ultimate gaming machine.
....................................
Easy-to-use system monitoring options to personalize your experience
The AMD OverDrive™ utility gives you extreme control of your system. Personalize your experience in real time with easy-to-use screens designed for novice and expert users.
..............................................
Enables fast speeds with the latest HD technologies
The AMD 770 Chipset is loaded with the latest HyperTransport™ 3.0 technology optimized for high-resolution gaming and HD video.
.........................................
Create and edit your digital media
The AMD 770 Chipset allows the performance of dedicated graphics across a high-speed PCI Express® 2.0 interface to edit and enjoy your HD media.
...........................................
توضیحاتی درباره مشخصات فنی AMD 770 به زبان سازنده:
.................................
HyperTransport™ 3.0 Technology
More than doubles your CPU communications bandwidth to graphics as compared to HT1.
...................................
PCI Express Generation 2.0
Double your graphics bandwidth over earlier PCI Express for improved performance.
......................................
AMD OverDrive™
Shift your system performance into next gear. Enables control of the 7-Series Chipsets to allow configuration of system settings in Microsoft Windows.
....................................
AMD RAIDXpert™
Easily configure your RAID setup from remote locations to personalize your media for extra performance or enhanced reliability.
.............................
Low Power Design
Ensures you have more power available for other components when you need it.
.............................................
اما مطالبی کوتاه درباره مادربورد MSI 770-C45
این مادربورد که از محصولات با کیفیت و کارای شرکت MSI بوده و از تراشه AMD 770و پل جنوبی SB710 بهره می برد این بورد بر خلاف قیمت پایینش دارای ویژگی ها بارزی است که به بررسی این ویژگی ها می پردازیم:
این بورد از سوکت جدید AM3 برای ایجاد ارتباط با پردازنده استفاده می کند و با این اوصاف کاربر می تواند از پردازنده های خانواده AMD® Phenom II/ATHLON II که از کنترلرهای داخلی حافظه های نسل وسم بهره می برند استفاده نماید این بورد همچنین از مسیر HyperTransport 3.0 پشتیبانی کامل می کند.بر روی این چهار شکاف حافظه دیده می شود که از حافظه های نسل سوم یا همان DDR3 با فرکانس حداکثری 1600 مگاهرتز و حجم 16 گیگابایت به صورت حالت دو کاناله پشتیبانی می کند .همان طور که در مطالب قبلی گفته شده بود این مادربورد از تراشه AMD 770 بهره می برد که یکی از خصوصیات آن پشتیبانی از مسیر ارتباطی PCIe X16 V2.0 بوده است و به طبه آن نیز در این بورد یک شکاف PCIe X16 V2.0 تعببیه شده است که امکان استفاده از نسل جدید کارت های گرافیکی را میسر می سازد .در گوشه پایینی این بورد 6 رابط SATA II با امکان بهره گیری از فناوری چینشی RAID 0, 1, or 0+1 و یک کانکتور IDE منطبق با حالت های DMA 66/100/133اشاره کرد.از نکات قابل اشاره می توان به وجود دو شکاف PCI Express x1 و همچنین سه شکاف PCI اشاره کرد.در مورد نحوه کیفیت ساخت این بورد باید گفت که در آن از خازن های جامد و تکنولوژی دفع گرمایش AMD Cool'n'Quiet استفاده شده است .سیستم صوتی این مجموعه از تراشه صوتی قدرتمند Realtek® ALC888S / ALC885 بهره برده که توانایی پشتیبانی از 8 کانال HD و پشتیبانی از فرمت صوتی دیسک های Blu-ray از ویژگی های بارز آن می باشد.
قابلیت های شبکه این بورد که از یک تراشه 8111DL ساخت شرکت Realtek نشات می گیرد ویزگی های همچون پشتیانی از مسیر های 10Mb/s, 100Mb/s and 1000Mb/ را دارا می باشد که این ویژگی برای آنانی که به بازی های رایانه ای علاقع دارند بسیار مناسب خواهد بود.
در پست این بورد دو کانکتور PS/2 برای اتصال ماوس و کیبورد و 6 درگاه USB 2.0 و یک درگاه شبکه به همراه شش جک صوتی دیده می شود.
مشخصات فنی مادربورد به بیان سازنده:
………………………………………………………….
CPU
• 64bit AMD® Phenom II CPU.
………………………………………………..
Hyper Transport Bus
HyperTransport 3.0 supporting speed up to 5200MT/s
………………………………………………….
Chipset
AMD® 770 and SB710 Chipset
…………………………………………
Main Memory
Supports four unbuffered DIMM of 1.5 Volt DDR3 800/1066/1333/1600* (OC) SDRAM, 16GB Max
………………………………………………..
Slots
• 1 PCI Express x16 slot with x16 operation (PCI Express Bus SPEC V2.0 compliant)
• 2 PCI Express x1 slots
• 3 PCI slots, support 3.3V/ 5V PCI bus Interface.
…………………………………………………..
On-Board IDE
• One IDE port by AMD® SB710
- Supports Ultra DMA 66/100/133 mode
- Supports PIO, Bus Master operation mode
- Can connect up to two IDE devices
……………………………………………………….
On-Board SATA
• 6 SATA II ports by AMD® SB710
- Supports storage and data transfers at up to 3Gb/s
………………………………………………..
RAID Function
- SATA II 1~6 support RAID 0, 1, or 0+1 mode by AMD® SB710
…………………………………………….
Audio
• Chipset integrated by Realtek® ALC888S / ALC885
- True Blu-ray Audio Support
- Flexible 8-channel audio with jack sensing
- Compliant with Azalia 1.0 Spec
……………………………………………………
LAN
• Realtek PCI-E GbLAN controller 8111DL
- Integrated Fast Ethernet MAC and PHY in single chip
- Supports 10Mb/s, 100Mb/s and 1000Mb/s
- Compliance with PCI-Express Bus specification v1.0a
……………………………………………………………
Internal I/O Connectors
- ATX 24-pin power connector
- ATX 4-pin 12V CPU power connector
- CPU x 1 / System x 2 FAN connectors
- CD-in connector
- Front panel audio connector
- Front panel connector
- Chassis intrusion switch connector
- 3 x USB 2.0 connector support additional 6 ports
- 1 x Floppy disk drive connector
- 6 x Serial ATA II connectors
- 1 x ATA133 connector
- 1 x SPDIF-out connector
- Clear CMOS jumper
- OC Switch
- 1 x TPM module header (optional)
…………………………………………
Back Panel I/O Ports
- 1 x PS/2 keyboard
- 1 x PS/2 mouse
- 1 x 6 in 1 audio jack
- 6 x USB 2.0 ports
- 1 x RJ45 LAN jack
- 1 x Serial port
………………………………………………
Dimension
• 30.5cm(L) x 21.0cm(W) ATX Form Factor
………………………………………………..
به طور یقین ورود نسل ذوم پردازنده های آتلون به بازار انقلابی جدید در پردازنده های ارزان قیمت ایجاد که به طبع آن کاربر را قادر می سازد که بودجه مناسب نسبت به تهیه یک پردازنده سه یا چهار هسته ای با قیمت زیر صد هزار تومان اقدام کند.پردازنده مورد انتخاب ما در سیستم پردازنده AMD Athlon II X3 435 بوده که از نظر توان پردازشی در سطح مناسبی قرار دارد.ای پردازنده به ترتیب از 2.9 گیگاهرتز و 4000 مگاهرتز فرکانس عملیاتی و فرکانس مسیر بهره می برد که در آن از 3 هسته پردازشی با اسم رمز RANA و 1.5 مگابایت حافظه سطح L2 استفاده شده که با استفاده از سوکت نوع AM3 با مادربورد ازتباط برقرار پیدا می کند.مصرف این نوع از پردازنده با توجه به فناوری ساخت 45 نامتری در حد مناسبی بوده و مقدار مصرفش در حدود 95 وات در حالت پردازش سنگین می باشد.اما از نکات دیگر این پردازنده باید گفت که با توجه به اینکه شرکت AMD در ساخت این پردازنده ها از فناوری ساخت پردازنده حرفه خود یعنی سری پردازنده های PHENOM II نیز بهره جسته توان پردازنده از نظر اورکلات پذیری در سطح بسیار مناسبی می باشد و حتی سخنانی از آنلاک کردن(فعال سازی )هسته چهارم در این پردازنده ها به گوش می رسد.
مقايسه
بیان شاخصه های فنی به زبا سازنده:
....................................................................................
....Athlon II X3 435 (2.9GHz, 95W, 1.5MB total dedicated L2 cache, 4000MHz HyperTransport™ bus, socket AM3)...
............................................................................................
قیمت:80 هزار تومان
.....................................................................
کارت گرافیکی مورد استفاده ما دراین مجموعه کارت گرافیکی GV- R54SC-1GI ساخت شرکت گیگابایت است که که به لطف وجود تراشه جدید HD 5450و مقدار حافظه در دسترس به حجم یک گیگابایت حافظه نسل سوم از قدرت پردازشی مناسبی برخوردار است که در ادامه به بررسی آن می پردازیم:
اما مطالبی کوتاه در باره تراشه گرافیکی ATI HD 5450
در ماه های اخیر شرکت معظم ATI سری جدیدی از تراشه های گرافیکی نسل HD 5000 را برای استفاه در رده کارت های میان قیمت عرضه کرده است.تراشه HD 5450 یکی از جدید ترین تراشه های این شرکت بوده که برای جایگزینی مدل های قبلی خود یعنی سری تراشه HD 4670 و ... به بازار آمده است که در ادامه به بررسی این تراشه می پردازیم:
پنجمین نسل از کارت های گرافیکی ATI با این اینکه بسیاری از خصوصیات نسل پیشین را دارند ولی با این حال اصلاحاتی اساسی در ساختار آنها داده شده است که به عنوان مثال می توان به افزایش تعداد ترانزیستورها به بیش از 292 میلیون اشاره کرد.درحالی که اندازه هسته گرافیکی تغییر زیادی نداشته که این مسئله بیش تر به دلیل استفاده از فناوری ساخت 40 نانومتری در این تراشه ها می باشد.پردازنده این تراشه در فرکانس 650 مگاهرتز فعالیت کرده که در نتیجه باعث افزایش بازدهی نسبت به تراشه های نسل چهارم می باشد ضمن اینکه این سری از پردازنده های گرافیکی اولین تراشه هایی هستند که از فناوری DX11 به طور کامل پشتیبانی می کنند.
از نظر هسته پردازشی در مدل های جدید ATI که با کد Cedar منتشر می شوند تعداد پردازنده های رشته ای نسبت به تراشه های حرفه ای این نسل بگونه ای به میزان 10 برابر کمتر شده است این مجموعه دارای 80 پردازنده کوچک است که وظایفی مانند پردازش های سایه زنی را انجام می دهند در نسل جدید که با کد CEDAR تعداد مجموعه های ROP به 8 عدد رسیده 40 پردازنده بافتی در ساختار آن وجود دارد که طبع آن قادر ساخته تا قدرت پردازشی برابر با 104 گیگافلاپس را دارا باشد.
ساختار حافظه در کارت های جدید تغییر چندانی نداشته اما به دلیل اصلاحاتی که انجام شده میزان پهنای باند به صورت بهتری مورد استفاده قرار می گیرد و همین مورد باعث می شود تا رابط 128 بتی این کارت در مقابل رابط های بزرگ تری که در سایر مدل ها استفاده می شود محدود کننده کارایی کارت نباشد همچنین این تراشه قادر است با حافظه های سری DDR3 و DDR2 فعالیت کند.
بیان مشخصات این تراشه به بیان سازنده:
.....................................................
Features & Benefits
Expand your visual real estate across up to three displays and get lost in the action with ATI Eyefinity Technology.1
Use ATI Stream technology, to accelerate demanding applications and do more than ever with your PC.2
Enhance your entertainment experience with Windows® 7 and DirectX® 11, play the most popular games online and watch HD video with incredible realism3
Consumes less than 20 watts under full load, eliminating the need for an external power connection and making installation a snap.
.............................................................
بیان مشخصه های فنی به زبان سازنده:
..............................................................
292 million 40nm transistors
TeraScale 2 Unified Processing Architecture
80 Stream Processing Units
8 Texture Units
16 Z/Stencil ROP Units
4 Color ROP Units
DDR3/DDR2 memory interface
PCI Express 2.1 x16 bus interface
...............................................
DirectX® 11 support
Shader Model 5.0
DirectCompute 11
Programmable hardware tessellation unit
Accelerated multi-threading
HDR texture compression
Order-independent transparency
................................................
OpenGL 3.2 support1
Image quality enhancement technology
Up to 12x multi-sample and super-sample anti-aliasing modes
Adaptive anti-aliasing
16x angle independent anisotropic texture filtering
128-bit floating point HDR rendering
...............................................
ATI Eyefinity multi-display technology
Three independent display controllers
Drive up to three displays simultaneously with independent resolutions, refresh rates, color controls, and video overlays
Display grouping
Combine multiple displays to behave like a single large display
..........................................
ATI Stream acceleration technology
OpenCL Support1
DirectCompute 11
Accelerated video encoding, transcoding, and upscaling4,5
Native support for common video encoding instructions
...............................................
ATI CrossFireX™ multi-GPU technology6
Dual GPU scaling
...........................................
ATI Avivo HD Video & Display technology7
UVD 2 dedicated video playback accelerator
Advanced post-processing and scaling8
Dynamic contrast enhancement and color correction9
Brighter whites processing (blue stretch)10
Independent video gamma control10
Dynamic video range control
Support for H.264, VC-1, MPEG-2, and Adobe Flash11
Dual-stream (HD+SD) playback support12,13
DXVA 1.0 & 2.0 support
Integrated dual-link DVI output with HDCP14
...........................................................
Max resolution: 2560x1600
Integrated DisplayPort output
Max resolution: 2560x160015
Integrated HDMI 1.3 output with Deep Color, xvYCC wide gamut support, and high bit-rate audio
Max resolution: 1920x120015
Integrated VGA output
Max resolution: 2048x153615
..............................................
3D stereoscopic display/glasses support16
Integrated HD audio controller
Output protected high bit rate 7.1 channel surround sound over HDMI with no additional cables required
Supports AC-3, AAC, Dolby TrueHD and DTS Master Audio formats
ATI PowerPlay™ power management technology7
Dynamic power management with low power idle state
Certified drivers for Windows 7, Windows Vista, and Windows XP
..............................................
Speeds & Feeds
Engine clock speed: 650 MHz
Processing power (single precision): 104 GigaFLOPS
Polygon throughput: 650M polygons/sec
Data fetch rate (32-bit): 20.8 billion fetches/sec
Texel fill rate (bilinear filtered): 5.2 Gigatexels/sec
Pixel fill rate: 2.6 Gigapixels/sec
Anti-aliased pixel fill rate: 10.4 Gigasamples/sec
Memory clock speed: 400 MHz DDR2 and up to 800 MHz DDR3
Memory data rate: 0.8 Gbps DDR2 and up to 1.6 Gbps DDR3
Memory bandwidth: 6.4 GB/sec (DDR2) and up to 12.8 GB/sec (DDR3)
Typical power: 19.1Watts
Idle power: 6.4Watts
..........................................
اما مطالبی نیز درباره کارت گرافیکی GIGABYTE GV- R54SC-1GI
همانطور که در مطالب قبلی گفته شده بود این کارت از تراشه گرافیکی ATI HD5450 بهره می برد و از یک گیگابایت بهره می برد حافظه ها از نوع DDR3 بوده و كارت مبتني بر درگاه PCI-Express 2.0 است.فرکانس پردازنده در مدل همانند مدل مرجع 650 مگاهرتزی بوده در مقابل آن با افزایش فرکانس حافظه به مقدار 1600 مگاهرتز یعنی دو برابر فرکانس حافظه در کارت مرجع شاهد شاهد بهبود کارایی کارت نسبت به مدل پیش فرض شده ایم.طبق مطالب ذکر شده این کارت از رابط حافظه 128 بیتی برای اتصال پردازشکر با حافظه ها استفاده می کند. خروجي هاي DVI، D-sub و HDMI بر روي پانل پشتي اين كارت قرار گرفته اند و خروجي Display port حذف شده است. دليل اين مسئله اين است كه Ati اجازه استفاده از اين درگاه را بر روي كارت هاي ارزان قيمت را از توليد كنندگان گرفته است. همينطور ديگر خبري از EyeFinity نيست زيرا تراشه HD 5450 توان پشتيباني از دقت هاي بسيار بالا را ندارد. دليل حذف Display Port نيز شايد همين نكته باشد حداکثر رزولوشن تصور خروجی در حالتی که از خروجی DVI استفاده شود برابر 2560x1600 و در حالت استفاده از خروجی VGA برابر 2048x1536 می باشد.گیگابایت برای سیستم خنک از یک سینک بزرگ به همراه یک فن استفاده کرده است:
بیان ویژگی های GIGABYTE GV- R54SC-1GI به بیان سازنده (توضیحاتی که در ادامه برای هریک از فناور ی های مورد استفاده در کارت ذکر شده توسط سایت آواژنگ بیان شده است)
.....................................................
تکنولوژی 40 نانومتری
تکنولوژی 40 نانومتری باعث شده است سرعت کلاک بالاتر رود و تراکم ترانزیستورها دو برابر شود. تکنولوژی 40 نانومتری به محصولات سری HD5450 کمک می کند که در بین تمامی پردازنده های گرافیکی بالاترین سرعت کلاک، ویژگی یکپارچگی فوق العاده، نهایت دقت و کارایی در تمام زمان ها، و توانایی ترکیب بندی با حافظه های پر سرعت در آینده را داشته باشند.
.....................................................
Avivo™HD
فناوري پيشرفته Avivo HD با بهبود دقيق تصوير و ايجاد تصاوير يكنواخت و بي‌عيب امكان پخش تصاوير نسل آينده را فراهم كرده است. با وجود فناوري Avivo HD اين امكان به شما داده مي‌شود كه كامپيوتر شخصي خود را به يك مركز چند‌رسانه‌اي تبديل كنيد. در اين حالت با استفاده از طراحي خاص لوله‌‌هاي پردازشي اين امكان به شما داده مي‌شود كه بتوانيد تصاوير HD خود را با استفاده از كارت گرافيكي به فرمت‌هاي H.264 و WMV9 تبديل كنيد.
............................................
Catalyst™ Control Center
نسخه جديد Catalyst Control Center شرکت ATI تفاوت زيادي با نسخه‌هاي قبلي خود كرده است. بنا به اطلاعات ارائه شده با توسعه اين بخش، اين امكان به وجود مي‌آيد كه شما بتوانيد به طور كامل و دقيق پردازنده گرافيكي خود را مديريت كنيد. نسخه جديد Catalyst Control Center باعث افزايش كارايي و كيفيت تصوير براي دستيابي به حداكثر كارايي، ثبات و نوآوري مي‌شود كه اين موضوع يكي از ويژگي‌هاي جالب اين بخش است. علاوه بر اين امكان اوركلاك بي‌خطر، ايجاد پروفايل‌هاي مختلف و وجود كليد‌هاي ميان بر براي مديريت بعضي امكانات از ديگر ويژگي‌هاي Catalyst Control Center جديد است. به تمام موارد گفته بايد امكان بروز‌رساني آسان، ارائه سرويس مطمئن به مشتري و پاسخ به مشكلات نرم‌افزاري و بازخورد‌هاي كاربران را اضافه كرد. تمامی این ویژگی ها برای این است که شرکت پیشرو ATI تجربه گرافیکی فوق العاده ای را برای کاربران خود به ارمغان آورد.
.........................................................................
Microsoft® DirectX® 11
قدرت بالاي رابط گرافيكي DirectX 11 را ميتوان در كارايي بالاتر(از لحاظ موارد فني)، افكت‌هاي تصويري جذاب و حركت‌هاي روان در تصاوير سه‌بعدي درك كرد. به طور حتم اين موارد در زماني بيشتر خود را نشان خواهد داد كه از نرم‌افزار‌هايي هماهنگ با اين رابط استفاده كنيد. البته قابليت اين رابط در بازي‌هاي كامپيوتري به صورت تصاوير جذاب سه‌بعدي و افكت‌هاي سايه‌زني پيشرفته خود را نشان خواهد داد.
...........................................................
Shader Model 5.0
Shader Model 5.0 وظیفه ذخیره موقت یک سری اطلاعات جهت سریعتر و بهتر انجام شدن عملیات های پردازشی گرافیکی را دارد. ایجاد نظم در فراخوانی اطلاعات ذخیره شده مهم ترین نکته و چالش است. دلیل این مسئله آن است که نظم بخشیدن به فایل هایی که ثصورت موقت ذخیده می شوند بسیار سخت است. سایه زن ها در بسیاری از مواقع توان تفکیک و دسترسی درست به اطلاعات ذخیره شده و شناخت اطلاعات بی ارزشی را که قبلا ذخیره شده است را ندارند. بعلاوه نگهداری آدرس فایل هایی که بصورت موقت ذخیره می شوند، باعث اشغال فضای بیشتر حافظه کش می شود. یک سایه زن معمولی که دو متغیری می باشد شاید هیچ گاه به یک فایل دو متغیره که بصورت موقت ذخیره شده است نیاز پیدا نکند و تشخیص این مسئله به کمک نظم دهنده هایی که کار مرسم را کنترل می کنند ممکن می شود. بنابراین هیچ گاه ممکن نیست که ذخیره موقت فایل ها با بالا نرفتن میزان اشغال حافظه کش همراه نباشد. این امر باعث کاهش توان پردازش سخت افزاری می شود.
..................................
OpenGL 3.1® Optimizations
به طور حتم بهترين كارايي و هماهنگي در نرم‌افزار‌هاي مبتني بر فناوري OpenGL 3.1 به دست مي‌آيد.
.........................................
PCI-E 2.1
PCI Express 2.1 – هم اکنون شما به واسطه پشتیبانی از رابط PCI Express 2.1 برای اجرای سنگین ترین برنامه های گرافیکی آماده هستید. در این رابط میزان خروجی دو برابر خروجی کارت های PCI Express است و پهنای باند آن از 2.5 گیگابیت در ثانیه (PCIe 1.1) به 5 گیگابیت در ثانیه افزایش یافته است.
.................................
تاييديه ROHS
مانند يك شهروند در دهكده جهاني، شركت گيگابايت هم نشان‌داد كه در زمينه محافظت از محيط زيست هم به عنوان يك شركت پيشتاز است. براساس تاييديه ROHS تمام محصولاتي كه اين شركت توليد ميكند فاقد موادي است كه باعث آسيب به محيط زيست مي‌شود. با توجه به اين موضوع محصولات توليدي اين شركت حتي در سخت‌ترين شرايط كاري هم مواد آلاينده كمي توليد مي‌كنند و با اين مسئله گيگابايت به شعار خود يعني يك جهان كه گيگابايت آن را مراقبت ميكند پايبند خواهد بود.
...............................
پشتيباني از HDCP
HDCP (High-Bandwidth Digital Content Protection) فناوري است كه از سيگنال‌هاي HD كد‌گذاري نشده‌اند در هنگام انتقال از طريق پورت‌هاي DVIيا HDMI محافظت ميكند. با وجود اين ويژگي ديگر نمي‌توان تصاوير HD كد‌گذاري نشده را با استفاده از وسايل مختلف مانند دستگاه ضبط تصوير حرفه‌اي ذخيره كرد.
......................................
HDMI Ready
HDMI (High Definition Multimedia Interface) يك رابط جديد براي انتقال فرمت های صوتي و تصويري از طریق یک کابل است كه با استفاده از فناوري HDCP علاوه بر محافظت از اطلاعات باعث انتقال مناسب و بي‌دردسر آن مي‌شود.
...........................................
Windows Vista®
از كارايي بالاي گرافيكي، افزايش ثبات و تجربه انجام بازي‌هاي جديد با كيفيت HD در ويندوز ويستا لذت ببريد. علاوه بر اين نرم‌افزار Catalyst شركت ATi به گونه‌اي طراحي شده است كه به راحتي روي سيستم نصب شده و امكان مديريت چند مانيتور و تنظيمات خودكار بهينه‌سازي را براي افزايش كارايي سيستم در پردازش تصاوير سه‌بعدي و تنظیم خودکار سیستم با DirectX 10 و استفاده بهينه از ويژگي Aero را دارد.
در این سیستم ما از یک ماژول دو گیگابایتی تشکیل شده که برند ELIXIR با زمان تاخیر CL9 و فرکانس 1333 مگاهزتز می باشد.
قیمت:55 هزار تومان
....................................................
هاردیسک:HITACHI 0A35415
وظیفه ذخیره اطلاعات در این سیستم بر عهده یک هارد 500 گیگابایتی 7200 دور در قیقه از برند هیتاچی است رابط SATA II بهره می برد.
قیمت:55 هزار تومان
.................................
منبع:تغذیه:GREEN GP 535A
با توجه به اینکه سیستم پیشنهادی امروز یک سیستم کم مصرف بوده لذا در انتخاب پاور نیز زیاد وسواس به خرج ندادیم و یک منبع تغذیه 535 وات از محصولات گرین را انتخاب کرده ایم البته باید این را نیز به یاد داشته باشیم که سیستم های گیم نت به مدت زیادی روشن بوده و فعالیت شان در طول روز زیاد بوده پس خرید این پاور برا چنین سیستمی ضروری است.
قیمت:53 هزار تومان
.........................................................
نمایشگر:AOC 20365
با توجه به بودجه اندک و کم بودن قدرت انتخاب برای خرید نمایشگر پیشنهادی بهتر از خرید نمایشگر 20365 ساخت AOC وجود ندارد.این نمایشگر 20 اینج با کنتراست پویای 60000:1 وضوح 1600*900 تصاویری شفاف و مناسب را برای کاربر خود به ارمغان می آورد.
قیمت:166 هزار تومان
..........................................
برای سلامتی همگان و شفای همگان سه صلوات.
«کم خوردن از غذای مضر، بهتر از افراط در غذای نافع است. بقراط.
اینبار قصد معرفی یک سیستم مولتی مدیا یا به بهتر است بگوييم یک سیستم جهت بکارگیری به عنوان یک سیسنمای خانگی و همچنین جهت بکارگیری برای اموری همچون مونتاژ فیلم ویرایش تصویری و در کل فعالیت های چند رسانه ای را دارم.
این سیستم بر اساس پلتفرم AMD می باشد.
……………………………………………………………
مادربورد: FOXCONN Cinema II Premium
مادربورد پیشنهادی ما بورد Cinema II Premium از سری محصولات اختصاصی مولتی مدیای کمپانی FOXCONN می باشد.این مادربورد از چیپست 785G و پل جنوبی SB 710 ساخت AMD بهره می برد که این تراشه بستر کیفی مناسبی برای کاربر جهت امور چند رسانه فراهم می سازد .در ادامه به بررسی این مادر بورد می پردازیم:
مطالبی مختصر درباره چیپست AMD 785G
در مورد تراشه AMD 785G باید در ابتدا مطالبی را ذکر کنیم که با تمام پردازنده های سوکت AM3 اعم از 45 نانومتری های PHENOM II سازگاری کامل دارد ولی به نظر می رسد AMD پردازنده های ATHLON II را نامزد مناسبی برای پلتفرم 785G می داند.به خصوص که از نظر قیمت بسار معقول و مناسب هم برخوردار هستند.پشتیبانی از حافظه های DDR3 یکی از مهمترین نوآوری ها در 785G به شمار می آید که التبه قادر به پشتیبانی از حافظه های DDR2 نیز می باشد.
جدیدترین قابلیت چیپست 785G نسبت به تراشه های قبلی شرکت AMD پردازنده گرافیکی مجتمع رادئون HD 4200 است پردازنده پرافیکی رادئون HD4200 در 785G نسبت به سری HD 3000 امکانات جدیدتری به همراه دارد.فرکانس پردازنده HD 4200 همانند 780G , 500 مگاهرتز بوده و به علاوه از اطلاعات سایت مرجع پیداست تعداد واحد های پردازش گرافیکی اعم از سایه زن ها پردازشگرهای بافتی و واحد های ROP نیز کاملا با تراشه 785G یکسان می باشد.
اما در مورد پل جنوبی 710(SB 710).
SB710 یک پل جنوبی نسبتا جدید از AMD محسوب می شود که اخیرا به عنوان جایگزین پل جنوبی SB 700 در مادربورد های 780G به کار گرفته شده است.و به لحاظ امکانات و مشخصات فنی بین تراشه های SB 750وsb 700 قرار می گیرد.این پل جنوبی از قابلیت ACC(ADVANCED CLOCK CALIBARATION) بهره می برد.این پل همانند SB 700 از چینش RAID 5 پشتیبانی نمی کندو تنها چینش های 0,1,10 این تکنولوژی را پوشش می دهد. در مورد موتور ویدئویی این تراشه که در آن از نسل دوم موتور ویدیویی استفاده شده است و این نسل قدم های مثبتی در جهت افزایش کیفیت تصاویر ویدیویی نسبت به نسل اول آن برداشته است.چیپست های780G و790GX هر دو از نسخه اول UVD استفاده می کنند.UVD 2.0 چهار قابلیت جدید را با خود همراه می آورد:
DYNAMIC CANTRAST:فعال کردن کتراست پویا این امکان را فراهم می کند تا سطح سفید و مشکی های تصویر ویدیویی لحظه ای و با دقت بالا به صورت خودکار تنظیم شود.
PIP ACCELERATION :برای کاهش بار پردازشی روی پردازنده مرکزی هنگام اسفاده از قابلیت تصویر در تصویر یا پخش همزمان دو جریان ویدیویی می توان از این قابلیت استفاده کرد.اگر چه برای پردازنده های مدرن تصویر در تصویر نمی تواند مشکل ساز باشد ولی قابلیت برای برآورده کردن مشخصات استاندارد BD-LIVE ضروری است.
HD FLASH ENHANCEMENT:این قابلیت نمایش رنگ پوست را بهبود می بخشد و سعی می کند آنرا به شرایط واقعی نزدبک کند.
HD COLOR VIBRANCE: این قابلیت وضوح و رو شنایی رنگ ها را بهبود می بخشد.کاربران کارت های گرافیکی رادئون سری HD 4000 با این قابلیت ها آشنا هستند.
بررسی مادر بورد FOXCONN Cinema II Premium
همانطور که در مطالب قبلی گفته شده بود این مادربورد به طور اختصاصی جهت بکارگیری در امور مولتی مدیا طاحی شده است.با نگاهی اجمالی بر روی بورد می توان به وجود یک سوکت پردازنده نوع AM3 اشاره کرد که به واسطه آن امکان بکارگیری پردازنده های Phenom™ II x4, Phenom™II x3, Athlon™II processors بجز پردازنده های HIGH END و مسیر 5.2 GT/s HyperTransport میسر شده است.از نکات دیگر قابل ذکر می توان به وجود چهر شکاف حافظه نوع DDR3 با امکان پشتیبانی از فرنکانس های 1600/1333/1066 به صورت دوکاناله با حجم حداکثری 16 گیگابیت اشاره کرد.در طاحی این بورد از خازن های های تماما جامد جامد و چوک های با هسته فریت استفاده شده است که این ویژگی باعث ثبات مجموعه در هنگام پردازش های سنگین و استرس زیاد می شود.در مورد را بط های ابزای این بورد باید گفت که وجود 4 رابط SATA II و یک رابط ESATA با امکان بکارگیری از فناوری چینشی RAID 0, 1, 10, 5 که توسط چیپ فرعی تعبیه شده در بورد که سازنده در ذکر نام و مشخصات آن خودداری کرده که دلیل آن را خدا داند از نکان قوت و عدم وجود رابط IDE از نکات ضعف این بورد به شمار می آید.بر روی مادربورد یک شکاف PCIe 2.0 X16 وجود داشته که می توان از آن برای بهره گیری از جدیدترین کارت های گرافیکی موجود در باز استفاده کرد تا با این کار مجموعه را به عنوان یک سیستم گیم حرفه ای نیز در نظر گرفت.اما نکته ای که قابل توجه است این است که موتور گرافیکی مجتع در چیپست این مادربورد قدرت و توانایی لازم برای اجرای اکثر بازی های موجود را در رزولوشن های متوسط را دارد تراشه گرافیکی HD 4200 همچون دیگر اعضای خانواده HD 4000 از دومین نسل از موتورهای ویدویی UVD 2.0 و موتور گرافیکی مبتنی بر DX 10.1 بره مند بوده که آخرین سطح کیفی صوتی و تصویری را فراهم می کند که می توان از طریق رابط HDMI VER 1.3 تصاویر را در نمایگر خانگی LCD بزرگ با آخرین کیفیت خروجی مشاهده کرد.
در مورد سیستم صوتی این مجموعه به دلیل عدم مشخصات تراشه صوتی از سوی سازنده اطلاعات زیادی در دست نیز اما بنا به گفته ها و شنیده ها این مجموعه از استاندارهای صوتی شرکت DTS CONNECT™ بهره میبرد که به تبع آن خروجی صوتی دالبی 110 DB با 7.1 کانال صوتی فراهم می شود که زمینه را برای بهره مندی هرچه بیشتر و بهتر از دیسک های بلوری فرافم می سازد .
در مورد قابلیت های شبکه ای این بورد باید گفت که از یک درگاه یک گیگابیت بر ثانیه بهره مند بوده که باز هم به دلیل عدم بیان مشخصات از سوی سازنده از چگونگی مشخصات فنی تراشه اینجانب اطلاعی در دست ندارم.
از نکات دیگر می توان به وجود دو شگاف PCIe 2.0 x1 و یک شیار PCI بر روی بورد و وجود یک عدد از کانکتور ها و پورت های رابط PS/2/VGA/DVI/HDMI/RJ45/ S/PDIF و شش پورت USB 2.0 و شش جک صوتی اشاره کرد.
در مورد قابلیت های این بورد در زمینه اورکلاک سخنان بسیاری در میان است.
اما بیان مشخات و ویژگی های ب.ورد به زبان سازنده:
...............................................................................................
Part of the Digital Life series of motherboards, the Cinema II offers enhanced connectivity and entertainment capability, backed-up by high-performance features and components. Based on the AMD® latest 785G and SB710 chipset. Digital life Cinema is integrated ATI Radeon HD 4200 graphics rendering engine (fully supports HD) and supports the high-performance AMD Phenom II™ quad-core processors, DDR3 memory modules, Hyper Transport™ 3.0 technology links, PCI Express 2.0, eSATA and HDMI interface, which aims for offering users a high C/P ratio, full-spectrum and high-performance graphic integrated platform
........................................
DTS CONNECT™ & Dolby Digital Live™ audio
ENABLING DIGITAL ENTERTAINMENT
Exceptional audio quality, with 110dB SNR, DTS CONNECT™ and Dolby Digital Live™ certification guarantees the highest quality fidelity for games and movies.
............................................
DTS CONNECT ™
ENABLING DIGITAL ENTERTAINMENT
• DTS Connect includes DTS NeoC™ and DTS Interactive™ to bring new sound capabilities to the PC.
– DTS NeoC converts stereo sources into 7.1 channel sound
– DTS Interactive enables the user to re-encode multichannel sources into 5.1 channel DTS Digital Surround for playback through a home entertainment system.
Listen to Stereo Movies and Music in Surround Sound
• What is DTS NeoC
– DTS NeoC expands conventional stereo sources (CD, MP3, WMA, even Internet FM radio) into as many as 7.1 channels of surround sound.
– Virtually any stereo sound source connected to or stored on the PC can be expanded as shown in the following diagram:
• What is DTS Interactive?
– DTS Interactive encodes any 5.1 channel audio source into full DTS Digital Surround and links a PC to a DTS capable home entertainment system.
– DTS Interactive connects a PC with a home entertainment system with a single digital cable, making setup simple. The diagram below illustrates the DTS Interactive encoding process.
Dual Digital Audio
ENABLING DIGITAL ENTERTAINMENT
Digital Fibre/Optical and Coaxical S/PDIF outputs provide the highest quality sound output, and more flexibility for connecting audio systems. Dual Digital Audio enables you to isolate different sound sources on your PC and split them between either the two digital outputs or via analogue 7.1 channel audio and front panel audio outputs
......................................................
Supports AMD Socket AM3 processor for Phenom™II x 4, Phenom™II x 3, Athlon™II processors
........................
PCIe Generation 2.0
PCI Express Gen2.0 technology doubles the available aggregate bandwidth between PCIe Generation 2 cards and the motherboard. This means a Gen2.0 16-lane (x16) link can provide up to 16GB/s of bandwidth , 8GB/s in each direction.
PCIe2.0 is backwards compatible, and so existing PCIe “Gen1” cards can be plugged into Gen eration 2.0 slots.
............................................
Supports Dual Channel DDR3 1600/1333/1066
ENGINEERED FOR PERFORMANCE COMPUTING AND RELIABILITY
Supports Dual channel DDR3 1600/1333/1066 MAX 16GB
..............................................................
100% SOLID Capacitor & Ferrite Choke Design
ENGINEERED FOR PERFORMANCE COMPUTING
Foxconn's 100% SOLID Capacitor design improves component reliability, by replacing electrolytic capacitors with solid versions, this removes the risk of capacitor failure damaging the PCB and surrounding components, whilst improving overall system performance and stability. Solid capacitors are much more durable than standard electrolytic versions, typically lasting around 6 times longer and withstanding higher operating temperatures.
……………………………
Ferrite Choke
Ferrite Choke design improves power delivery to the motherboard. By using an iron-oxide core, the Ferrite Choke design can hold energy at a higher frequency than traditional iron cores, resulting in less power loss, and more stability and performance capability for your system, especially when under heavy loading.
……………………………………..
Upscale DVD to HD Movie
……………………………………………….
بیان مشخصات فنی به زبان سازنده:
..............................................
Processor: AMD Phenom™ II x4, Phenom™II x3, Athlon™II processors, Socket AM3
................................................
Chipset: AMD® 785G + SB710
......................................................
Front Side Bus: 5.2 GT/s HyperTransport
.....................................
Memory: Dual channel DDR3 1600/1333/1066 x 4 DIMMs, Max. 16GB
............................................
VGA on Die: Integrated ATI® Radeon™ HD4200
......................................................
Expansion Slots: 1* PCIe 2.0 x16, 2* PCIe 2.0 x1, 1* PCI
.......................
Serial ATA(SATA)/RAID: SATAII * 4 + eSATA * 1 w / RAID 0, 1, 10, 5
...............................................
Audio: 7.1 channel HD Audio
...........................................
LAN: Gigabit Lan
...................................
Back Panel I/O Ports:
1 x PS/2 keyboard port
1 x VGA connect
1 x DVI port
1 x HDMI port
1 x Audio connector with 6 jacks
6 x USB 2.0 ports
1 x RJ45 LAN port
1 x S/PDIF out port
........................................
Internal I/O Connectors:
1 x ATX 24-Pin power connector
1 x 8-pin ATX 12V power connector
1 x 4-pin CPU Fan connector
1 x 3-pin System Fan connectors
2 x 3-pin Fan power connectors
1 x CD-in connector
1 x S/PDIF out header
1 x Front Panel header
3 x USB 2.0 connectors support additional 6 ports
1 x Intel Azalia Header (High Definition)
4 x SATAII connectors
1 x eSATA header
1 x Intrusion Alarm header
1 x IrDA header
1 x Speaker
.....................................
BIOS Features:
8Mb flash EEPROM w/ LAN boot PnP, ACPI, WfM, DMI
...................................
Standards/Manageability: PCI 2.3, USB2.0, DMI 2.5
...................................................
Special Features:
*Supports ATI® Hybrid graphics technology
*ATI® Radeon™ HD4200 graphics engine
Supports DirectX 10.1
Supports AMD® UVD2.0, Unified Video Decoder (H/W decoder for H.264,
VC-1 and mpeg-2 video formats)
Supports HDMI/DVI/HDCP
................................................
Form Factor: Micro ATX ( 9.6" x 9.6")
............................................
پردازنده پیشنهادی ما یک پردازنده کم مصرف ساخت AMD می باشد. Phenom II X3 705eاز سه هسته پردازنده با اسم HEKA و فرکانس عملیاتی 2.5 گیگاهرتز و فرکانس مسیر هایپرترانسپورت 4000MHz بهره می برد.وجود 1.5 مگابایت حافظه سطح L2 و 6 مگابایت حافظه سطح L3 باعث شده تا این پردازنده پیشنهاد مناسبی برای انتخاب در این مجموعه باشد .این پردازنده در اکثر تست ها و پردازش های سنگین توانایی بالای خود را نمایان ساخته و در زیمنه اورکلاک نیز همچون دیگر هم رده های خود از سر دمداران این سرزمین است.
قیمت:135 هزار تومان
.......................................................................
حافظه:KINGSTON 2*2GB-1333MHZ
ما در این سیستم از 4 گیگابایت حافظه نسل DDR3 با فرکانس 1333 از برند گینگستون استفاده کرده ایم.این حافظه ها از زمان تاخیر CL9 بهره می برند این سیستم بیش از اینکه به حافظه های با فرکانس بالا احتیاج داشته باشد به حجم جافظه بیشتر نیاز دارد و کاربر در صورت امکان می تواند حجم بالاتری از حافظه را انتخاب کند(یعنی برای حافظه به جای 4 گیگ از 8 گیگابایت استفاده کرد)
قیمت:118 هزار تومان
.........................................................
هارد دیسک:MAXTOR DIAMOND MAX23 -1TB
تست كارايي
هارد دیسک مورد استفاده ما یک هارد یک ترابایتی از برند مکستور می باشد که از رابط SATA II برای تبادل اطلاعات استفاده می کند.فضای ذخیره سازی این هارد دیسک مناسب برای تمامی امور بوده و خیال کاربر را از جهت کمبود فضا مرتفع می کند.
قیمت:88 هزار تومان
.............................................................. اسپیکر: CREATIVE A500
در میان برند های سازنده ابزارو لوازم صوتی و چند رسانه شاید کمتر شرکت و سازنده ای تجربه و سطح کیفی همچون کریتیو را داشته باشد .A500 از سری محصولات با کیفیت و مناسب از نظر قیمت این کمپانی می باشد که این جانب به شخصه از نزدیک شاهد خودنمایی این آواز خوان صدا بوده ام در رده قیمتی 80 هزار تومان کمتر اسپیکری از برندهای دیگر پیدا می شود که توان رقابت با این سری محصولات را داشته باشد.این مجموعه از 5.1 کانال صوتی پشتیبانی کرده و صدایی فراتر از حد نیاز و تصور کاربر را در اختیار کاربر قرار می دهد شفافیت صدا در این اسپیکرها به حدی است که تصور واقعی بودن صدای ایجاد شده را در ذهن انسان ایجاد می کند.
قیمت:80 هزار تومان
................................................
منبع تغذیه: OCZ 600W SXS
پاور مورد استفاده ما در این مجموعه یک منبع تغذیه 600 وات از برند فاخر OCZ می باشد با توجه به کم مصرف بودن مجموعه و با در نظر گرفتن این نکته که می توان از یک کارت گرافیک خارجی برای افزایش توان پردازش گرافیکی انتخاب این پاور منطقی به نظر می رسد.
قیمت:95 هزار تومان
...............................................
برای سلامتی همگان و شفای بیماران سه صلوات ...
«گذشت داشته باشید! برای یکبار هم که شده گذشت کنید تا بدانید که چه مزه خوشی دارد و چگونه دشواری‌ها را آسان می‌سازد.» آندره موروا.
با توجه به انتشار پردازنده های 32 نانومتری و تراشه های جدید از جمله H57 از سوی اینتل در این بازه زمانی کاربران بیشتر به خرید سیستم های میتنی بر این پلفرم ها ترغیب شده اند.بنده نیز تصمیم گرفته ام که یک سیستم گیم کارا با قیمتی مناسب را برایتان پیشنهاد دهم شما می توانید با تغییر برخی از المان های موجود در این سیستم مجموعه ای مورد نظر خود را فراهم سازید.
شرح قطعات سیستم:
..................................................
مادربورد: ELITE GROUP H57H-MUS (V1.0).
مادربورد H57H-MUS ساخت شرکت الایت گروپ می باشد که با توجه به امکانات و کیفیت ساخت بی نظیرش در محدوده قیمتی که قرار دارد بدون رقیب می نماید.با توجه به سابقه محصولات سری سیاه این شرکت و کیفیت مناسب و بالای آنها بنده خرید این بورد را به آنهایی که قصد خرید مادربورد در رده ی قیمتی 100 تومان را دارند توصیه می کنم.
این مادربورد از تراشه جدید الورود INTEL H57 بهره برده که زمینه را برای بهره گیری از توان کامل پردازنده های سری CORE I5/7/3 اینتل فراهم می کند .در ادامه به بررسی این بورد به صورت اجمالی می پردازیم:
اما مطالبی کوتاه درباره تراشه INTEL H57
امسال نسل جدیدی از پردازنده ها از سوی اینتل منتشر شد که دارای یک بخش گرافیک درونی هستند.نتیجه اینکه اینتل تراشه هایی را برای پشتیبانی هرچه بهتر این تراشه ها با نام H55 و H57 به بازار معرفی کرد که به نوعی نسخه تراشه هایی همچون INTEL P55 می باشند.
این نسل از پردازنده ها (CORE I7 .I5,I3)که با ورود تراشه های P55 همراه شدند دارای قابلیت هایی بودند که پیش از این توسط پل شمالی در چیپ ست مادربورد تعیین می شد و با ورود آن ها پل شمالی نیز از ساختار تراشه اصلی مادربورد حذف شد و جای خود را به یک تراشه مستقل به نام PCH داد که آن را می توان نوعی پل جنوبی ارقا یافته دانست.
اینتل تا قبل از این معمولا از حرف G برای تراشه هایی که از موتورهای گرافیکی درونی بهره می برند استفاده می کرد اما در این سری تراشه های محتوی موتور گرافیکی با حرف H نشان داده می شود و این مدل ها که با نام H55 و H57 نام گذاری شدند در واقع معرف سری پردازنده هایی هستند که از واحد گرافیک درونی برخوردارند و کاربر را از استفاده از کارت های گرافیکی مجزا بی نیاز می کنند.در مورد تفاوت های تراشه H55 و H 57 با ید گفت که تراشه H57 نسخه ی حرفه و با امکانات تر این مجمئعه می باشد و رقیب مناسبی برای تراشه P55 می باشد.
در سری جدید یعنی تراشه های سری 5 اینتل کنترلرهای درون تراشه نیز پیشرفت های قابل توجهی داشته اند و از ورودی ها و خروجی های بیشتری پشتیبانی می کند. از دیگر اصلاحات انجام شده در این تراشه می توان به بهینه سازی فناوری raid اشاره کرد که کمپانی اینتل با ارائه فناوری (RAPID STORANGE TECHNOLOGY .RST برخی از اشکالات این نوع از چینش یعنی راید برطرف شده است و مجموعه را در برابر اختلات هارد دیسک مقاوم تر می کند . بازیابی شرایط پایدار سیستم بعد از وقوع اختلال و مشکل ˛سهولت دسترسی به خدمات از راه دور ˛کنترل فن های سیستم برای کاهش نویز صوتی و خروجی ESATA و کنترلر شبکه گیگابابتی از دیگر ویژگی های ارزنده این تراشه است.
از ویژگی های ذاتی این تراشه می توان به پشتیبانی از 14 پورت USB نسخه دوم شش پورت SATA II و ESATA اشاره کرد که فقدان پشتیبانی از نسل جدید این رابط ها به وضوح قابل درک است اما این فقدان را سازندگان مادربورد یا استفاده از تراشه های فرعی بر طرف خواهند کرد اما به قول معروف چه خوب می شد که می بود.از دیگر استعداد های این بود می توان به امکان بهره گیری از حافظه های نسل سوم DDR3 با فرکانس پایه 1333 مگاهرتز و رابط های PCIE VER 2.0 X16 ,X1 تا هشت عدد و رابط های تصویری HDMI,DVI,D-SUB با قابلیت رمز گشایی محتوای تصاویر HD یعنی فناوری HDCP اشاره کرد.
......
اما بررسی مادربورد ELITE GROUP H57H-MUS.
همانطور که در مطالب قبلی گفته شده بود این بورد از تراشه INTEL H57 بهره می برد و زمینه را برای بهره وری از خصوصیات و امکاناتی که نسل جدید پردازنده های اینتل ایجاد کرده اند فراهم می کند طبق گفته های قبلی این بورد از سری محصولات ویرایش سیاه ECS می باشد که در ساخت آنها از خازن های تماما جامد و چوک های با هسته فریت استفاده شده و طبق گفته های سازنده دارای گرانتی تعویض شش ماهه درجا می باشد .
با نگاهی اجمالی بر روی بورد شاهد وجود سوکت LGA1156 می شویم که امکان استفاده از پردازنده های مبتنی بر این تراشه را امکان پذیر می سازد در کنار سوکت پردازنده چهار شکاف حافظه دیده می شود امکان استفاده از 16 گیگابایت حافظه نوع DDR3 به صورت چینش دوکاناله را فراهم می کند در مورد حداکثر فرکانس حافظه ها اطلاعاتی از سوی سازنده درج نشده!از دیگر نکات قابل مشاهده می توان به وجود یک شکاف PCIe-X16 V2.0 به منظور نصب کارت گرافیک اشاره و به نظرم یکی از عیب های این بورد نیز به همین خاطر می باشد که امکان بهره گیری از فناوری های چینشی همچون NVIDIA SLI یا ATI CROSSFIRE را از کاربر سلب می کند در کنار این المان یک عدد از هر یک از انواع این شکاف ها یعنی انواع PCI Express x4 و PCI Express x1 و PCI وجود دارد .در گوشه پایینی و در سمت راست بورد کانکتور های SATA II با امکان استفاده از فناوری RAID 0, 1, 5, 10 به تعداد شش عدد و کانکتور های USB 2.0 به همراه خروجی های صوتی از قبیل SPDIF و همچنین صفحه نمایشی به منظور نمایش حالت کاری و یا نمایشگر کدهای خطای سیستم بر اساس مشکل وجود دارد.
با نگاهی به پنل پشتی بورد می توان خروجی های تصویری D-sub(VGA/ HDMI/ DVI وجود راد که در صورت استفاده از پردازنده هایی که از موتور گرافیکی درونی بهره ورند می توان از این خروجی ها استفاده کرد .وجود دو درگاه شبکه که توسط دو تراشه شبکه ای RealTek 8111DL و همچنین سیستم صوتی با امکان خروجی صوتی 8 کاناکه HD پشتیبانی شده توسط تراشه Realtek ALC892 و وجود 8 پورت UBS2.0 از نکات بارز این بورد است.
شرکت ECS کارت جانبی را در اختیار خریداران این بورد قرار می دهید که با نصب این بورد بر روی شکاف PCIe می توان ویژگی های همچون پشتیبانی از نسل جدید فناوری هایی چون USB 3.0 و SATA3 را به این مجموعه افزود .در مورد سیستم خنکسازی این بورد که از دو سینک تیتانیومی نسبتا بزرگ بر روی فاز های تامین انرژی پردازنده و یک سیسنک کوچک بر روی پل جنوبی (تراشه اصلی مادروبرد)نام برد.
در مورد توانایی این بورد در زمینه اورکلاک شرکت سازنده سعی بسیار کرده است تا کاربر خود را انجام عملیات های سخت و دشوار فارغ ساخته و با ارائه نرم افزارهای اختصاصی برای این امور انجام آن را تسهیل سازد از جمله این امکانات امکان افزایش فرکانس پردازنده و همچنین افزایش فرکانس پردازنده گرافیکی به کار رفته شده در داخل پردازنده اصلی سیستم می باشد.
بیان مشخصه های ELITE GROUP H57H-MUS به بیان سازنده:
...............................................................
ELITE GROUP H57H-MUS
.......
High performance MATX board for LGA1156 socket CPU with SATA6G and USB3.0
Built around Intel's H57 chipset, Black Series H57H-MUS uses the best in Intel's 5-series family to support the Intel® LGA1156 Core™ i7, i5 and i3 series processors. It integrates latest DDR3 memory controller and the revolutionary Dual Gigabit LAN with Teaming mode doubles the internet surfing experience. Onboard HDMI, DVI output and optical audio out makes it a perfect choice for HTPC enthusiast. The bundled USB3.0 and SATA6 add-on card makes H57H-MUS a future-proof powerful computing platform.
...........
eJIFFY Rapid Access Utility
Rapid accesses to OS within 8 seconds and enjoy web browsing, photo reviewing, on-line chat and etc.
........................
eBLU BIOS Live Update Utility
Save time and hassle of searching for BIOS online and avoid complicated flashing steps.
................
Support HD Video Playback
Smoothly playback all H.264, VC-1, and MPEG-2 video with minimal CPU usage through integrated Graphics in chipset or CPU..
.........
Motherboard Intelligent BIOS (M.I.B.)
Providing the most intelligent and convenient way to adjust the clock/ voltage settings of CPU and memory and get the extra performance in advanced.
....................
Speedy Storage Interface - SATA 6G
Double the transfer speed of SATA 3.0 Gb/s, running at speed up to amazing 6.0Gb/s
.............
GPS (Graphic Processor Sensor) - CPU Graphics detection made easy
The Onboard GPS tool will show if your CPU includes Intel HD Graphics processor inside. Fast and easy, simply mount the CPU and GPS indicator will show instantly if the onboard graphics part are ready for use.
.........................
Full Duplex Operation Support - USB 3.0
Ten times the transfer speed of USB2.0, running at speed up to amazing 4.9Gb/s
.....................................
Applied Solid Capacitor
Better conductivity and heat resistance can be expected as well thus the system stability can be assured under critical conditions.
........................
eOC - Easy Over Clock Utility
Easy Over Clock Utility is a easy and simply overclocking tools that provides user-friendly windows operation interface for novices and overclockers, with clicking on your mouse only you can get much higher performance of CPU quickly. It is available for download and updated online to get the latest version. Combine with ECS MIB III technology to challenge undiscovered extreme overclocking than ever before.
................
GPS - Graphic Processor Sensor
The onboard GPS tool will show if your CPU includes Intel HD Graphic processor inside. Fast and easy, simply mount the CPU and GPS indicator will show instantly if the onboard graphics port are ready for use. With GPS there is no more guessing if your CPU is equipped with graphics or not.
...................
Black Series
ECS Black Series stand for amazing power and astonishing quality product with best price/performance ratio. Targeting performance segment, ECS Black Series embrace unprecedented innovative technologies to offer phenomenal over clocking ability and features plenty of exclusive powerful technologies to accomplish enthusiasts and gamers desire.
..................
Qooltech III
An excellent and unique silent cooler with dual copper pipe to boost super heat dissipation by providing dual heat conduction, an efficient design to calm down system temperature.
...........
Intelligent Power Saving (IPS)
Equipped with Voltage Regulator Down(VRD) indicator to indicate advanced power system supply that provides better energy efficiency for IntelR processors. The energy can be greatly saved during idle operation or other low load conditions which can be confirmed through IPS indicator.
....................
All Solid Capacitors
ECS’s All-Solid-Capacitors design brings the great benefit of better durability to users. Better conductivity and heat resistance can be expected as well thus the system stability can be assured under critical conditions.
...........................
LGA 1156 Core i7
Supports the Intel® Core i7 Processors in the LGA1156 package. Applying processing power where it's needed most with faster, intelligent, multi-core technology, and delivering an incredible breakthrough in PC performance.
...............
LGA 1156 Core i5
Supports the Intel Core i5 Processors in the LGA1156 package. Accelerating in response to demanding tasks, such as playing games and editing photos with intelligent performance, and moving faster when you do.
....................
DDR3 with XMP
Intel® XMP is a simple and robust high performance, DDR3 based memory solution for Intel based platforms. It enables users to take advantage of the fastest DDR3 memory, provides a mechanism for end users to easily performance tune Intel platforms and is designed specifically for enthusiasts as well as gamers.
..............
PCI EXPRESS 2.0
The exceptionally increased interconnect bit rate from 2.5GT/s up to 5.0GT/s would effectively eliminates the bottle neck of the system performance and brings the most terrific computing experience from the present to the future.
......................
SATA 6Gb/s
Doubles the transfer speed of SATA 3G, running at speed up to 6.0Gb/s, and can connect with any other SATA 3.0Gb/s and 1.5Gb/s devices for backward compatibility.
.........................
RAID 0, 1, 5, 10
Supports RAID 0(Striped disk array), RAID 1(Mirroring disk array), RAID 5(Block Interleaved Distributed Parity), RAID 10 (A Stripe of Mirrors). Provides users the performance and protection.
...............
8 Channel High Definition Audio
Integrated 8-channel HD Audio CODEC delivering advanced multi-channel audio and bringing you the experience of home theater-quality sound.
.....................
Dual Gigabit LAN
The dual Gigabit LAN design allows a computer managing network traffic between two separate networks and ensures rapid data transfer from WAN to LAN without any latency.
......................
USB 3.0
The latest generation Super Speed USB 3.0 Card is able to transfer data 10 times faster than USB 2.0. An innovative power management system provide better energy saving and carry more power to recharge more USB rechargeable devices. USB 3.0 Card is compatible with USB 2.0 to add more convenience and excellent performance.
......................
HDMI
The interface supports existing high-definition video formats(720p, 1080i, and even 1080p), plus multi-channel digital audio on a single cable. Combination with HDCP, provides a secure audio/video interface that meets the security requirements of content providers and systems operators.
...........................
DVI Output
A video interface standard designed to maximize the visual quality of digital display devices such as flat panel LCD computer displays and digital projectors. DVI transmits a digital signal from a digital location in the graphics card to a digital location on the display screen. So you get the full clarity and stability of liquid crystal technology — with sharp, clear pixels.
........................
eSATA
The signal quality and the Max cable length is 2x longer than the conventional one. It also supports external HDD hot plug and keyed connector end for fool-proof.
.................................
eJIFFY
ECS eJIFFY is a Linux based interface for a fast boot application which is compressed in a CD to install on the hard drive.Within 8 seconds after the computer boots up, eJIFFY is ready to provide users the total enjoyment for web browsing, photo reviewing and on-line chat. Instead of waiting for the regular OS to start up, eJIFFY serves a convenient center to have quick fun or a glance at the hot news in today’s fast pace world where nothing can be too quick.
.........................................
eBLU - BIOS Live Update Utility
ECS eBLU utility makes updating BIOS fast and easy. eBLU saves time and hassle of searching for BIOS online and avoid complicated flashing steps. With simple and easy steps it checks for new BIOS version on-line and safely guides the user to flash the system BIOS.
.........................
eDLU - Drivers Live Update Utility
ECS eDLU utility makes updating Drivers fast and easy. eDLU Saves time and hassle of searching for Drivers online and avoid complicated steps. With simple and easy steps it checks for new Drivers version on-line and let the user to update the Drivers.
.....................
Certified For Windows® 7
Windows® 7 platform introduces a number of manageability improvements that can reduce total cost of ownership by helping to increase automation, improve user productivity, and provide flexible administrative control to meet compliance requirements. It is more user-friendly and has been optimized to consume less system resources with Windows® 7 as well. Furthermore, the VT technology is enhanced to support real-time multimedia application including video playback and 3D games.
......................................
بیان مشخصه های فنی به بیان سازنده:
....................
CPU
º LGA1156 socket for latest Intel Core i7 / Core i5 / Core i3 high-end desktop processors
º DMI 2.5GT/s
....................
CHIPSET
º Intel® H57 Express Chipset
.........................
MEMORY
º Dual-channel DDR3 memory architecture
º 4 x 240-pin DDR3 DIMM socket support up to 16GB
º Support DDR3 1333/1066 SDRAM
....................
EXPANSION SLOT
º 1 x PCI Express x16 Gen2.0 slot
º 1 x PCI Express x4 slot
º 1 x PCI Express x1 slot
º 1 x PCI slot
........................
STORAGE
º Support by Intel® H57
• 6 x Serial ATAII 3.0Gb/s devices
º Support by JMicron® JMB360 • 1 x Esata
......................................
AUDIO
º Realtek ALC892 8-Ch High Definition audio CODEC
º Compliant with HD audio specification
................
LAN
º Dual RealTek 8111DL Gigabit Fast Ethernet with Teaming
................
REAR PANEL I/O
º 1 x D-sub(VGA)
º 1 x HDMI Port
º 1 x DVI Port
º 2 x RJ45 LAN connectors
º 1 x Audio port (Line-in, Line-out, Mic-in)
º 1 x optical S/PDIF Out connector
º 1 x eSATA
º 8 x USB ports
..............................
INTERNAL I/O CONNECTORS & HEADERS
º 1 x 24-pin ATX Power Supply connector
º 1 x 8-pin ATX 12V Power Connector
º 1 x 4pin CPU_FAN connectors
º 1 x 3-pin PWR_FAN connector
º 1 x 3-pin SYS_FAN connector
º 1 x Power on button
º 1 x Reset button
º 1 x Front panel switch/LED header
º 1 x Front panel audio header
º 1 x SPDIF out header
º 1 x Clear CMOS button
º 1X Power on LED (Green light)
º 1X Stand by LED (Red Light)
º 6 x Serial ATA 3Gb/s connectors
º 3 x USB 2.0 headers support additional 6 USB ports
º 1 X onboard Buzzer
º 1 x Chassis intrusion header
........................................
SYSTEM BIOS
º AMI BIOS with 64Mb SPI Flash ROM
º Supports Plug and Play, STR (S3) / STD (S4) , Hardware monitor, Multi Boot
º Audio, LAN, can be disabled in BIOS
º F11 hot key for boot up devices option
º Support over-clocking
º Support eJIFFY
º Support ECS M.I.B III Utility
........................................
FORM FACTOR
º Micro-ATX Size, 244mm*244mm
.................................
Bundle
º U3N2 and S6M2(USB 3.0 and SATA 6Gb/s Add-on Card)
......................................
قیمت:99 هزار تومان
.........................
پردازنده: Intel® Core™ i5-661
پردازنده Intel® Core™ i5-661 به عنوان اولین پردازشگر 32 نانومتری اینتل است که از موتور گرافیکی درونی 45 نانومتری بهره می برد .این پردازنده که که با اسم رمز Clarkdale برای سوکت LGA 1156عرضه شده از 2 هسته پردازشی بهره برده که به لطف وجود فناوری Intel® Hyper-Threading Technology خود را در غالب یک پردازنده چهار هسته به سیستم می نمایاند در مورد I5 661 می توان گفته که فرکانس عملیاتی 3.33 گیگاهزتز در حالت پیش فرض و فرکانس 3.6 گیگاهزتر در حالتی که ویژگی Intel® Turbo Boost Technology فعال باشد به همراه 4 مگابایت حافظه کش سطح 2 از ویژگی های بارز این پردازنده می باشد.
طبق مطالب گفته شده این سری از پردازنده ها کنترلرهای داخلی حافظه بهره می برند که به طبع ان امکان به کارگیری 16 گیگابایت حافظه DDR3 با فرکانس مرجع 1066/1333 مگاهرتز با پشتیبانی کامل پردازنده برای کاربر میسر می شود.در ساخت این پردازنده از 382 میلیون ترانزیستور استفاده شده که مساحتی بالغ بر 81 میلیمتر مربع را اشغال می کند.
پردازنده گرافیکی موجود در این پردازنده در فرکانس 900 مگاهرتز فعالیت کرده که تعداد واحد های سایه زنی در آن به 12 عدد رسیده است و قابلیت پشتیبانی از ویژگی هایی همچون picture-in-picture و Decoder های HD video را دارا می باشد هسته گرافیکی این پردازنده بر پایه فن آوری ۴۵ نانومتر طرح ریزی شده و Intel توانسته است با کمک این فن آوری، ۱۷۷ میلیون ترانزیستور را در فضایی به ابعاد ۱۱۴ میلیمتر جای دهد.
در مورد فرکانس مسیر یا همان DMI این پردازنده باید گفت که این میزان 2.5 GT/s می باشد .در مورد رابط DMI باید گفت که رابطDMI براي اتصال دو تراشه از اين مجموعه به کار مي رود از همان جنس PCIe است که داراي 4 لينک بر اساس نسل اول PCI اکسپرس است و سرعت انتقال داده در ان به 2.5 گيگابايت در ثانيه مي رسد.
جدول مشخصات
مشخصات فنی به بیان سازنده
…………………………………………………..
Processor Number i5-661
……………………………..
# of Cores 2
…………………………
# of Threads 4
……………
Clock Speed 3.33 GHz
……………………..
Max Turbo Frequency 3.6 GHz
……………
Intel® Smart Cache 4 MB
………………….
Bus/Core Ratio 25
………………
DMI 2.5 GT/s
……….
Instruction Set 64-bit
………
Instruction Set Extensions SSE4.2
……..
Embedded Options Available No
………
Supplemental SKU No
………..
Lithography 32 nm
……….
Max TDP 87 W
……..
VID Voltage Range 0.6500V-1.4000V
………….
Memory Specifications
…………
Max Memory Size
(dependent on memory type) 16 GB
Memory Types DDR3-1066/1333
……………………….
# of Memory Channels 2
………………….
Max Memory Bandwidth 21 GB/s
…………………….
Physical Address Extensions 36-bit
…………………….
Graphics Specifications
Integrated Graphics Yes
Intel® HD Graphics Yes
Graphics Base Frequency 900 MHz
Intel® Flexible Display Interface (Intel® FDI) Yes
Intel® Clear Video HD Technology Yes
Dual Display Capable Yes
Expansion Options
PCI Express Revision 2.0
PCI Express Configurations 1x16, 2x8
# of PCI Express Ports 1
TCASE 69.8°C
Package Size 37.5mm x 37.5mm
Processing Die Size 81 mm2
# of Processing Die Transistors 382 million
Graphics and IMC Lithography 45 nm
Graphics and IMC Die Size 114 mm2
# of Graphics and IMC Die Transistors 177 million
Sockets Supported FCLGA1156
Halogen Free Options Available Yes
……………………………………
Intel® Turbo Boost Technology Yes
Intel® Hyper-Threading Technology Yes
Intel® Virtualization Technology (VT-x) Yes
Intel® Trusted Execution Technology No
AES New Instructions Yes
Intel® 64 Yes
Idle States Yes
Enhanced Intel® Speedstep Technology Yes
Intel® Demand Based Switching No
Thermal Monitoring Technologies No
Execute Disable Bit Yes
……………………………..
کارت گرافیکی مورد استفاده ما کارت HIS HD 5770 IceQ 5 1GB بوده که با توجه به تغییرات و بهبودهایی که شرکت HIS در ساخت آن اعمال کرده از قدرت پردازشی مناسبی برخوردار است.در ادامه به بررسی این قطعه می پردازیم:
اما مطالبی درباره تراشه گرافیکی ATI HD 5770
پنجمين نسل از کارت هاي گرافيکي ATI که با کد RV830 منشر مي شوند با اين اينکه بسياري از خصوصيات نسل پيشين را دارند ولي با اين حال اصلاحاتي اساسي در ساختار آنها داده شده است که به عنوان مثال مي توان به افزايش تعداد ترانزيستورها به بيش از 2 ميليون اشاره کرد.درحالي که اندازه هسته گرافيکي تغيير زيادي نداشته که اين مسئله بيش تر به دليل استفاده از فناوري ساخت 40 نانومتري در اين تراشه ها مي باشد.پردازنده اين تراشه در فرکانس 850 مگاهرتز فعاليت کرده که در نتيجه باعث افزايش بازدهي به ميزان 2 برابر تراشه هاي نسل چهارم مي باشد ضمن اينکه اين سري از پردازنده هاي گرافيکي اولين تراشه هايي هستند که از فناوري DX11 به طور کامل پشتيباني مي کنند.
از نظر هسته پردازشي در مدل هاي جديد ATI که با کد JUNIPER منتشر مي شوند تعداد پردازنده هاي رشته اي دو برابر شده است اين مجموعه داراي 800 پردازنده کوچک است که وظايفي مانند پردازش هاي سايه زني را انجام مي دهند در نسل جديد که با کد RV830 تعداد مجموعه هاي ROP به 16 عدد رسيده و در نتيجه 800 واحد پردازشي در اجراي بازي ها و پردازش هاي سه بعدي شرکت دارند .تعداد ترانزيستورها هميشه نمادي از توان پردازش و قدرت يک تراشه الکترونيکي به شمار مي ايد در رادئون HD 4870 تعداد ترانزيستورها 956 ميليون عدد بوده که اين مقدار در نسل جديد به 1 ميليارد و 40 ميليون عدد رسيده است.
در مدل HD 5770 تعداد واحدهاي بافتي نيز بدون تغيير باقي مانده و در عدد 40 ثابت است.ساختار حافظه در کارت هاي جديد تغيير چنداني نداشته اما به دليل اصلاحاتي که انجام شده ميزان پهناي باند به صورت بهتري مورد استفاده قرار مي گيرد و همين مورد باعث مي شود تا رابط 128 بتي اين کارت در مقابل رابط هاي بزرگ تري که در ساير مدل ها استفاده مي شود محدود کننده کارايي کارت نباشد يکي از اين دلايل نوع حافظه هاي گرافيکي GDDR5 است که در فرکانس بالاتري در مقابل انواع GDDR3 قرار دارد.
بیان مشخصه های فنی تراشه به زبان سازنده:
………………………….
1.04 billion 40nm transistors
TeraScale 2 Unified Processing Architecture
800 Stream Processing Units
40 Texture Units
64 Z/Stencil ROP Units
16 Color ROP Units
GDDR5 memory interface
PCI Express 2.1 x16 bus interface
.............................................
DirectX® 11 support
Shader Model 5.0
DirectCompute 11
Programmable hardware tessellation unit
Accelerated multi-threading
HDR texture compression
Order-independent transparency
..................................................
OpenGL 3.2 support1
Image quality enhancement technology
Up to 24x multi-sample and super-sample anti-aliasing modes
Adaptive anti-aliasing
16x angle independent anisotropic texture filtering
128-bit floating point HDR rendering
.................................................
ATI Eyefinity multi-display technology2,3
Three independent display controllers
Drive three displays simultaneously with independent resolutions, refresh rates, color controls, and video overlays
Display grouping
Combine multiple displays to behave like a single large display
...........................................
ATI Stream acceleration technology
OpenCL 1.0 compliant
DirectCompute 11
Accelerated video encoding, transcoding, and upscaling4,5
Native support for common video encoding instructions
....................................
ATI CrossFireX™ multi-GPU technology6
Dual GPU scaling
......................................
ATI Avivo HD Video & Display technology7
UVD 2 dedicated video playback accelerator
Advanced post-processing and scaling8
Dynamic contrast enhancement and color correction
Brighter whites processing (blue stretch)
Independent video gamma control
Dynamic video range control
Support for H.264, VC-1, and MPEG-2
Dual-stream 1080p playback support9,10
DXVA 1.0 & 2.0 support
....................................
Integrated dual-link DVI output with HDCP11
Max resolution: 2560x160012
Integrated DisplayPort output
Max resolution: 2560x160012
..........................................
Integrated HDMI 1.3 output with Deep Color, xvYCC wide gamut support, and high bit-rate audio
Max resolution: 1920x120012
Integrated VGA output
Max resolution: 2048x153612
................................................
3D stereoscopic display/glasses support13
Integrated HD audio controller
Output protected high bit rate 7.1 channel surround sound over HDMI with no additional cables required
Supports AC-3, AAC, Dolby TrueHD and DTS Master Audio formats
.................................................. ..
ATI PowerPlay™ power management technology7
Dynamic power management with low power idle state
Ultra-low power state support for multi-GPU configurations
Certified drivers for Windows 7, Windows Vista, and Windows XP
...........................................
Speeds & Feeds
Engine clock speed: 850 MHz
Processing power (single precision): 1.36 TeraFLOPS
Polygon throughput: 850M polygons/sec
Data fetch rate (32-bit): 136 billion fetches/sec
Texel fill rate (bilinear filtered): 34 Gigatexels/sec
Pixel fill rate: 13.6 Gigapixels/sec
Anti-aliased pixel fill rate: 54.4 Gigasamples/sec
Memory clock speed: 1.2 GHz
Memory data rate: 4.8 Gbps
Memory bandwidth: 76.8 GB/sec
Maximum board power: 108 Watts
Idle board power: 18 Watts
…………………………..
بررسی کارت گرافیکی HIS HD 5770 IceQ 5 1GB
همانطور که در مطالب قبلی گفته شده بود این کارت از تراشه گرافیکی HD 5770 بهره می برد و ار نظر فنی با مشخصات کارت مرجع یکسان بوده اما شرکت HIS در ساخت ابن بورد مقدار کمی تغییر را ایجاد کرده یکی از این تغییرات استفاده از خنک کننده انحصاری این شرکت یعنی ICEQ 5 بوده که در اسم کارت نیز وجود این فناوری ذکر شده در این فناوری گرمای حاصل فعالیت تراشه توسط سه لوله مسی هشت میلیمتری به یک هینسینک با پره های آلومینیومی هدایت می شود که گرمای حاصله را از طرف ابتدایی کارت خارج می کند.
در این کارت از یک گیگابایت حافظه سریع GDDR5 استفاده شده که به وسیله رابط 128 بیتی با پردازنده گرافیکی در ارتباط است.
حافظه مورد استفاده دو مازول 2 گیابایتی با فرکانس 1333 مگاهرتز و زمان تاخیر-247-7-7 از CORSAIR می باشد.
قیمت:110 هزار تومان.
.................... هارد دیسک:MAXTOR DIAMONDMAX
هارددیسک مدل DIAMONDMAX یکی از جدید ترین محصولات شرکت مکستور می باشد این هارد دیسک 7200 دوری از یک بافر 32 مگابایتی بهره می برد .مقدار فضای ذخیره سازی بروی این هارددیسک 1 ترابایت بوده و خیال کاربر را از بابت کمبود فضا به کلی راحت می کند.
قیمت:90 هزار تومان
…………………………
منبع تغذیه: OCZ 600W SXS
پاور مورد استفاده ما در این مجموعه یک منبع تغذیه 600 وات از برند فاخر OCZ می باشد با توجه به کم مصرف بودن مجموعه و با در نظر گرفتن این نکته که می توان از یک کارت گرافیک خارجی برای افزایش توان پردازش گرافیکی انتخاب این پاور منطقی به نظر می رسد.
قیمت:95 هزار تومان
………………………………. به امید شفای بیماران و سلامتی همگان سه صلوات ...
«چیزی که بیابان را زیبا میکند چاهی است که جایی پنهان کرده‌است.» آنتوان دو سنت‌اگزوپری.
اينبار سعي در معرفي يك سيستم سريع و گران قيمت را دارم.این سیستم بر اساس پلفرم پردازنده های سری CORE I7 و تراشه قدرتمند INTEL X58 CHIPSET می باشد.
.....................................
مادربورد: LANPARTY UT X58-T3eH8
در گذشته های نه چندان طور یا بهتر است بگوییم که تا سه سال پیش هیچ شرکتی به اندازه شرکت DFI در زمینه اورکلاک مشهور و سرآمد نبود به طوری که رکورد های ثبت شده توط بورد های این شرکت هم حد اکنون نیز مرز آخر فرکانس های پردازنده های می باشد.در سال های اخیر با توجه به تیلیغات شرکت های دیگر و سرمایه گذاری های عظمی که از طرف انها در جهت فروش محصولات این شرکت ها گرفته شد و حتی حمایت سایت هایی چون HWBOT از این برند ها کم کم DFI از ذهن ها کناره گرفته و به عنوان یکی از سازندگان کوچک بورد به کار خود ادامه داد .اما به شخصه بر این باورم که هیچ بوردی تا به اندازه بورد های LANPARTY این شرکت کارا و قدرتمند نخواهد بود.
ابتدا مطالبی درباره تراشه INTEL X58
تراشه X58 اينتل به نام تايلرزبورگ براي اتصال پردازنده به ساير قطعات سيستم از طريق يک رابط جديد به نام QPI طراحي شد و سازگاري با ساختار NEHALEM باعث شد تا کنترلر حافظه MIC که تا پيش از اين در پل شمالي قرار داشت به درون پردازنده منتقل شود و اين تراشه ها به طور مستقيم با رم در ارتباط نباشند در واقع اکنون پل شمالي بيشتر به صورت يک گذرگاه عمل مي کند و ارتباط قسمت هاي مختلف سيستم را به پردازنده فراهم مي کند.ضمن اينکه ارتباط درگاه PCIe نيز هنوز بر عهده همين قسمت است و براي اين انتقال 36 مسير به نام لنز در نظر گرفته شده که مي تواند تا 4 شکاف PCIe با سرعت X8 را پوشش دهد.در حالت هاي ديگر مثل SLI و کراس فاير دو مسير X16 براي ارتباط کارت گرافيکي ايجاد مي شود .ارتباط X58 با پل جنوبي از مسيري به نام DMI ايجاد مي شود که پهناي باند آن 2 گيگابيت بر ثانيه است .قبلا به پل شمالي MCH هم گفته مي شد چون هاب کنترل مموري در اين قسمت بود اما اکنون ديگر اين تراشه درگاهي براي حافظه ها ندارد و به جاي آن اينتل نام IOH را روي ان نهاده است که کمي مشابه با نام پل جنوبي است.پل جنوبي به دليل کنترل انواع ورودي ها و خروجي ها به ICH يا I/O(input/output) CONTROLLER HUB معروف بود .اگر برگرديم به رابط QPI بايد گفت اين رابط داراي 20 لنز است که 18 تاي ان براي ارتباط داده ها استفاده مي شود و 2 لنز ديگر نيز براي کنترل اين مسير است .اين تعداد لنز مي تواند سرعت انتقال داده ها در QPI را به رقم 25.6 گيگاترنسفر در ثانيه برساند که با حذف 2 مسير کنترلي بايد گفت سرعت انتقال اطلاعات آن در حدود 22 گيگابيت در ثانيه باشد.درگاه PCIe براي يک مسير X16 تا 8 گيگابيت برثانيه ظرفيت خواهد داشت و مي تواند با به کار گيري ضرايب مختلف مسيرهايX4,X8.X2 و X1 را فراهم کند.
يکي از نکات جالب در مورد qpi اين است که برخلاف رابط FSB اين درگاه به صورت نقطه به نقطه (POINT-TO-POINT) عمل مي کندبنابراين نه تنها از ارتباط ميان تراشه و پردازنده پشتيباني مي کند بلکه مي تواند براي ارتباط پردازنده با پردازنده ديگر و حتي ارتباط بين تراشه ها نيز به کار گرفته شود.تراشه x58 داراي دو درگاه QPI است و مي تواند از دو پردازنده روي مادربورد پشتيباني کند.سوکت LGA1366 که با نام سوکت B هم شناخته مي شود که پردازنده هاي سري CORE I7 روي آن نصب مي شوند.سوکت قبلي قبلي اينتل LGA 775 بود و افزايش پايه ها مهمترين تفاوت بين اين دو است و اين افزايش پايه ها حدود 20 درصد سطح پردازنده ها را افزايش داده است اندازه اين سوکت 6*8.2 است.
رابطDMI که براي اتصال دو تراشه از اين مجموعه به کار مي رود از همان جنس PCIe است که داراي 4 لينک بر اساس نسل اول PCI اکسپرس است و سرعت انتقال داده در ان به 2.5 گيگابايت در ثانيه مي رسد.پل جنوبي قلب بخش هاي فرعي مادربورد است که در تراشه X58 از چيپي به نام ICH10 براي آن استفاده شده و اگر اين تراشه قدرت پشتيباني از پيکر بندي RAID براي هاردديسک ها را داشته باشد يک حرف R به انتهاي اين نام اضافه شده (ICH10R) پل جنوبي از 12 پورت USB به طور مستقيم پشتيباني مي کند و براي هريک از آنها سرعت 480 مگابيت بر ثانيه را فراهم ميکند پس از ان مي توان به 6 مسير با سرعت X1 اشاره کرد که براي PCIe X1 به کار مي رود وحدود 500 مگابيت در ثانيه سرعت دارد.کنترل کننده شبکه با سرعت هاي 10 و 100 و 1000 مگايت بر ثانيه از ديگر قسمت هاي ديگر پل جنوبي است و در کنار آن نيز رابط بايوس ديده مي شود که به طور مستقيم تنظيمات را به پل جنوبي انتقال مي دهد.براي ذخيره سازي اطلاعات اين بخش از 6 پورت sata پشتيباني مي کمد و در آخر هم مي توان به کنترل کننده صداي HD اشاره کرد که به طور مستقيم به پل جنوبي وصل است.
يکي از فناوري هاي اينتل در بخش ذخيره سازي اطلاعات STRONG MATRIX است که براي استفاده از ديسک هاي اکسترنال از طريق پورت ESATA کاربرد دارد.با کمک اين فناوري رابط پيشرفته کنترل ميزبان (AHCI) پشتيباني سريع تري از ديسک هاي اکسترنال انجام مي دهد و قابليتي مثل HOT PLUG نيز روي اين پورت فعال است که از طريق آن مي توان بدون خاموش کردن دستگاه و مشابه پورت هاي USB هارديسک را به مادربورد متصل کرد.
فناوري ديگر اينتل در اين تراشه RAPID RECOVERY بوده و همان طور که از نامش مشخص است براي بازيابي اطلاعات استفاده مي شود با اين تفاوت که استفاده از آن توسط کاربر به اساني امکان پذير مي باشد.TURBO MEMORY نيز براي افزايش سرعت هارديسک ها به کار مي رور ضمن اينکه از طريق ان کاربر مي تواند نرم افزارها و داده هاي حافظه موقت دستگاه را بررسي کند که به طبع آن باعث افزايش سرعت اجراي برنامه ها مي شود.
اما بررسی LANPARTY UT X58-T3eH8
LANPARTY UT X58-T3eH8 را می توان محدود محصولات شرکت DFI دانست که از تراشه INTEL X58 و پل جنوبی Intel ICH10R بهره می برد و زمینه را برا ی بهره گیری کامل از توان پردازنده های سری CORE I7 اینتل که از فرکانس مسیر 6.4 گیگا ترنسفر و سوکت LGA 1366 بهره می برند فراهم می کنند. طراحی بورد به گونه خاص بای اورکلاک طراحی شده اولین چیزی که چشم انسان را متوجه خود می کند هسنینک بزرگی که در کنار هینسینک موجود بر روی فاز های تغذیه بر روی برود قرار داشته و به آن متصل است این خنک کننده به صورت عمودی در کنار بورد قرار داشته و از فناوری های خاص سازنده در ساخت ان استفاده شده از مهمترین نکاتی که می توان در مورد این خنک کننده ها اشاره کرد وجود ویژگی ضد انجماد است که حتی در صورت به کار گیری نیتروژن برای خنک سازی پردازنده این سامانه به کار خود ادامه می دهد.در نگاهی بر روی بود که همچون دیگر بورد های این خانوده از رنگ سبز و زرد در طراحی ان استفاده شده می توان به وجود شش شکاف حافظه با امکان به کارگیری 24 گیگابایت حافظه رم با فرکانس حداکثری 1600 مگاهرتز به صورت چینش سه کاناله اشاره کرد.
در مورد طراحی مدارات تغذیه این بورد باید گفت که از یک مجموعه 8 فاز برای تقذیه پردازنده و کنترلرهای داخی حافظه بهره می برد .برروی این بورد سه شکاف PCI Express (Gen 2) x16 جهت نصب کارت گرافیکی با اماکان استفاده از فناوری های چینشی ) 2-way CrossFire at x16/x16) و همچنین(3-way SLI at x16/x8/x8) وجود دارد که از آن می توان برای افزایش هرچه بیشتر قدرت پردازش گرافیکی مجموعه استفاده کرد در این المان ها یک شکاف PCI Express x4 و دو شکاف PCI برای نصب قطعات جانبی قرار دارد.
در گوشه پایینی و در سمت راست بورد هشت رابط ساتا نسخه دوم با امکان بکار گیری از فناور ی های RAID 0, RAID 1, RAID 0+1 and RAID 5 که به وسیله تراشه های پل جنوبی مادربورد و تراشه JMicron JMB363 PCI Express to SATA and PATA host controller پشتیبانی می شود به همراه کانکتور های رابط های صوتی و USB 2.0 وجود دارد.هشت کانال صوتی نیز از دیگر المان هایی است که به لطف وجود تراشه صوتی Realtek ALC889 صدایی 8 کاناله با کیفیت HD را برای کاربر توسط جک های صوتی و دو خروجی دیجیتالی S/PDIF در اختیار کاربر قرار می دهند.
با نگاهی به پشت بورد می توان به وجوددو رابط PS/2 جهت اتصال کیبورد و ماوس یک درگاه فایروال IEEE 1394 و دو درگاه شبکه که توسط تراشه های Marvell 88E8052 and Marvell 88E8053 PCIE Gigabit LAN controllers با قابلیت پشتیبانی از استاندارهایی همچون Fully compliant to IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) and 802.3ab (1000BASE-T) standards اشاره کرد.
در مورد توانایی های این بورد در زمینه اورکلاک باید گفت که با توجه به تجربیات و اندوخته های سازنده شاهد سطح بالایی از کارایی این بورد در این زمینه می باشیم.
در ادامه به بیان تمامی مشخه های بورد به از زبان سازنده می پردازیم:
................................................................
The first CPU with a built-in memory controller of Intel, Core i7, running with X58 chipset of completely new configuration, will further improve performance of personal computers. X58 motherboard unveiled by LANParty this time also embodies the design philosophy of "performance first" and will bring supreme efficacy to players with top specification and material. It has 6 memory DIMMs, which support unprecedented 3-channel memory and can significantly expand the memory bandwidth; and also three PCI Express 2.0 slots, which, for the first time, simultaneously support Nvidia 3-Way SLI and ATI CrossFireX and can considerably improve the 3D processing capability of the system.
................................................
Intel X58 with ICH10R
.............................................
Supports Intel Core i7 processors (LGA 1366, QPI 6.4GT/s)
...................................................
Supports 3-Way SLI & CrossFire X
LANParty UT X58-T3eH8 brings the best gaming experience to you! It supports both Nvidia 3-Way SLI and ATI CrossFire X multi-rendering technology with 3 x16 PCI Express slots on board.
...................................
8-Phase Volterra Full Digital PWM
................................
Flame Freezer
The cooling system of UT series is optimum for over-clocking! By nickel-plating sintered heat-pipe that solid soldered with aluminum fin, the redundant heat can be emitted efficiently. The "Flame Freezer" is an extended thermal module LANParty UT series. The base of Flame Freezer is connected with original cooling system when the top is outside of PC case.
..............................
Sintering Heat-pipe
Great thermal conductivity & No directionality issue
...................................
LANParty adopts solid capacitors & MLCC for the best stability.
...........................................
EZ Clear
When you have to clear CMOS setting into default, you don't need to open the case anymore! There is a unique circuit in LANParty UT series, just press "Power" & "Reset" buttons in the motherboard or PC case at the same time, the CMOS will be set into default.
..............................................
Realtek ALC885 for 8CH HD Audio in Bernstein card
.....................
Debug LED
How to know system status when crash or unstable? With LANParty digit diagnosis LED, user can get system status information immediately.
......................................................
8 SATAII Ports with RAID Function
Supports Intel SATAII with RAID 0/1/0+1/5 and JMB363 controller supports additional 2 SATAII ports and 1 IDE port with RAID 0/1, which intends to provide multiple H.D.D RAID function for enthusiastic users.
........................................
Dual Gbe LAN with Teaming by Marvell 88E8052+8053
............................................
Fluorescent Slot & Connectors
We adopt fluorescent slots and connectors in all LANParty series. With installing UV light into PC case, LANParty motherboards become more stylish.
..................................................
Auto Boost System
ABS is "two-step" over-clocking software. Simply install the software, reboot the computer, press to improve FSB frequency, and your CPU will be upgraded automatically! With ABS, you can enjoy the performance of the high-end CPU at the entry-level cost.
...................................................
Genie BIOS
Genie BIOS is the best BIOS in the world. There are hundreds of setting of CPU, memory, FSB, multiple, and great voltage setting with the most intervals.
.......................................................
CMOS Reloaded
"CMOS Reloaded" helps you to backup or reload BIOS setting as text file under operation system. Wanna manage your OC records? Just try "CMOS Reloaded"
...........................................
1 PCIe x4, 2 PCI, 1 IDE
2 IEEE1394 Ports & 12 USB 2.0 Ports
..........................................................
مشخصات فنی به بیان سازنده:
........................................................
CPU
LGA 1366 socket for Intel簧 Core��i7 processors
Intel簧 QuickPath Interconnect (QPI) technology - point-to-point interface that connects to X58; providing a dynamically scalable interconnect for increased bandwidth, lower latency and stability
Integrated Memory Controller (IMC) supports 3 channels of DDR3
Intel Hyper-Threading Technology delivers 8-threaded performance
8-phase digital PWM provides stable voltage to the CPU
..........................................
FSB/QPI/HT
4.8GT/s to 6.4GT/s
.................................
Chipset
Six 240-pin DDR3 DIMM sockets
DDR3 800/1066/1333/1600(O.C.) MHz DIMMs
Triple-channel memory architecture
Supports up to 24GB system memory
Delivers up to 43.2GB/s bandwidth
Unbuffered x8/x16, non-ECC and ECC, up to 4Gb DDR3 devices
Windows簧 32-bit operating system is unable to accurately detect more than 4GB system memory. Therefore, if you are using this operating system, we strongly recommend that you install a less than 3GB system memory.
.........................................................
Expansion Slots
3 PCI Express (Gen 2) x16 slots
a. 2-way CrossFire at x16/x16 transfer rate lanes; or
b. 3-way SLI at x16/x8/x8 transfer rate lanes
1 PCI Express x4 slot
2 PCI slots
.............................................
BIOS
Award BIOS
8Mbit SPI flash memory
CMOS Reloaded
.................................
Graphics
Multiple GPUs (Graphics Processing Unit)
- 3 graphics cards in 3-way SLI or Quad CrossFireX configuration
......................................
Audio
Bernstein audio module
- Realtek ALC889 8-channel High Definition Audio CODEC
- Center/subwoofer, rear R/L and side R/L jacks
- Line-in, line-out (front R/L) and mic-in jacks
- 2 coaxial RCA S/PDIF-in/out jacks
- 1 optical S/PDIF connector
- 1 CD-in connector
- 1 front audio connector
108dB Signal-to-Noise ratio (SNR) playback (DAC) quality and 104dB SNR recording (ADC) quality
..................................................
LAN
Marvell 88E8052 and Marvell 88E8053 PCIE Gigabit LAN controllers with Teaming technology
Fully compliant to IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) and 802.3ab (1000BASE-T) standards
.................................................................
Serial ATA
Intel ICH10R chip
- Intel Matrix Storage technology
- Supports up to 6 SATA devices
- SATA speed up to 3Gb/s
- RAID 0, RAID 1, RAID 0+1 and RAID 5
JMicron JMB363 PCI Express to SATA and PATA host controller
- Supports 2 SATA devices
- SATA speed up to 3Gb/s
- RAID 0 and RAID 1
...................................................
IDE
2 UltraDMA 100Mbps IDE devices
................................
IEEE 1394
VIA VT6308P
Supports two 100/200/400 Mb/sec IEEE 1394a ports
.................................................
Rear Panel I/O
1 Mini-DIN-6 PS/2 mouse port
1 Mini-DIN-6 PS/2 keyboard port
1 IEEE 1394 port
6 USB 2.0 ports
2 RJ45 LAN ports
...............................................
Internal I/O
3 connectors for 6 additional external USB 2.0 ports
1 connector for an external COM port
1 connector for an IEEE 1394 port
1 connector for the Bernstein audio module
1 IrDA connector and 1 CIR connector
8 Serial ATA connectors
1 40-pin IDE connector and 1 floppy connector
1 24-pin ATX power connector
1 8-pin 12V power connector
2 4-pin 5V/12V power connectors (FDD type)
1 front panel connector
8 fan connectors
1 diagnostic LED
EZ touch switches (power switch and reset switch)
.......................................................
Power Management
ACPI and OS Directed Power Management
ACPI STR (Suspend to RAM) function
Wake-On-PS/2 / Wake-On-USB Keyboard/Mouse
Wake-On-LAN and Wake-On-Ring
RTC timer to power-on the system
AC power failure recovery
.......................................
Hardware Monitor
Monitors CPU/system/Northbridge temperature and overheat alarm
Monitors Vcore/Vdimm/Vnb/VCC5/12V/V5sb/Vbat voltages
Monitors the speed of the cooling fans
CPU Overheat Protection function monitors CPU temperature and fan during system boot-up - automatic shutdown upon system overheat
...................................................
PCB
6 layers, ATX form factor;
24.5cm (9.64") x 30.5cm (12")
.....................................................
Core™ i7-930 از سری پردازنده هایی است که سوکت LGA 1366 بهره برده و در چهاماهه نخست سال 2010 به بازار عرضه شده .این پردازنده از چهار هسته پردازشی بهره برده به لطف وجود فناوری Intel® Hyper-Threading خود را در غالب یک پردازنده هشت هسته نمایان میکند فرکانس پردازشی در این پردازنده 2.8 گیگاهرتز بوده که با استفده از فناوری Intel® Turbo Boost تا 3.06 گیگاهرتز به وصورت خودکار افزایش پیدا می کند .مقدار حافظه کش در این پردازنده هشت مگابایت بوده و از فرکانس مسیر Intel® QPI نیز 4.8 گیگاترنسفر می باشد.در مورد این پردازنده باید این مطلب را باید گفت که با توجه به مشخصات فنی این پردازنده باید این پردازشگر را در رده میانی پردازنده های CORE I7 قرار داد .
Core™ i7-930 مناسب افرادی که علاقه وافری به اورکلاک این سری از پردازنده های اینتل دارند و همچنین کسانی که در عالم گیم به دنبال همراه قدرتمندی می گردند.
مقايسه:
نمايي از برنامه CPU-Z
مشخصات فنی:
...........................................
Status Launched
Launch Date: Q1'10
Processor Number: i7-930
# of Cores :4
# of Threads :8
Clock Speed :2.8 GHz
Max Turbo Frequency :3.06 GHz
Intel® Smart Cache :8 MB
Bus/Core Ratio: 21
Intel® QPI Speed :4.8 GT/s
# of QPI Links :1
Instruction Set :64-bit
Instruction Set Extensions: SSE4.2
Embedded Options Available :No
Supplemental SKU :No
Lithography :45 nm
Max TDP :130 W
VID Voltage Range :0.800V-1.375V
1ku Bulk Budgetary Price :$294.00
Max Memory Size
(dependent on memory type): 24 GB
Memory Types DR3-800/1066
# of Memory Channels: 3
Max Memory Bandwidth: 25.6 GB/s
Physical Address Extensions :36-bit
ECC Memory Supported :No
.............................................................................................
کارت گرافیکی مورد استفاده ما در این مجموعه کاذت گرافیکی جدید الورود و قدرتمند GTX470 GC ساخت کمپانی کمی تا حدی نام آشنا galaxy بوده که از تراشه گرافیکی GTX 470 ساخت انویدیا بهره می برد.در مورد این کارت گرافیکی باید گفت که سازنده تا حدودی در طراحی این کارت تغییراتی همچون بهینه سازی اندازه کارت و افزایش فرکانس های پردازنده و حافظه انجام داده و به قولی کارتی اورکلاک شده را در دسترس کاربر قرار می دهد.
……………….
اما مطالبی کوتاه درباره تراشه گرافیکی NVIDIA GTX 470
تراشه های GTX 470 در فرکانس 608 مگاهرتز اجرا می شوند و فرکانس واحد سایه زنی آنها نیز 1215 مگاهرتز است.در مورد واحد های پردازشی بافتی و پیکسلی هم می توان گفت GTX 470 دارای 40 واحد ROP است که روی عملیات هایی مثل ترکیب پیکسل ها و تصحیح سطوح و لبه ها موثر هستند . در بخش پردازش بافتی 56 واحد پردازشی وجود دارد که حاصل چهار بخش بافتی در هر یک از SM ها است.
تراشه های GTX 470 که دارای 3.2 میلیارد ترانزیستور بوده و مساحتی بالغ بر 529 میلیمتر مربع را در روی بورد اشغال می کند غالبا این تراشه ها بر روی کارت های گرافیکی با مدارهای چاپی هشت لایه نصب می شوند و در کنار آن ها حافظه های GDDR5 قرار دارد.در این تراشه ها از پنج کنترلر حافظه استفاده شده که ظرفیت کارت را به 1280 مگابایت می رساند ضمن اینکه به انویدیا در مدل 470 از یک رابط 320 استفاده کرده است .هر کدام از این کنترلر ها یک رابط 64 بیتی را برای حافظه فراهم می کنند و فرکانس حافظه 837 مگاهرتز است البته به دلیل استفاده از حافظه های GDDR5 و نرخ انتقال اطلاعات آنها این مقدار چهار برابر شده و به فرکانس موثر 3348 مگاهرتز می رسد.
ویژگی هایی همچون پشتیبانی از رابط دایرکت ایکس 11 و دارابودن 480 پردازنده استریم یا همان پردازنده کودا از و معماری ساخت تراشه 40 نامتری از مشخصه های دیگر این تراشه است.
بیان ویژگی های تراشه گرافیکی NVIDIA GTX 470 به بیان سازنده
................................
Next-generation gaming has arrived. NVIDIA® GeForce® GTX 470 gives your games an adrenaline shot with incredible performance and futuristic, visually-stunning graphics. Experience heart-pounding, cinematic visuals on your favorite games with the combined power of DirectX 11, CUDA™, and NVIDIA® PhysX® technologies. And expand your visual real estate across three HD displays in jaw-dropping stereoscopic 3D for the ultimate in immersive gaming. NVIDIA® GeForce® GTX 470: pure adrenaline meets visual bliss.
…………………………………………� �…………..
Incredibly detailed visuals
Experience an unprecedented level of detail and realism in the latest games. Tessellation- one of the biggest new features of Microsoft DirectX11- helps developers create more detailed characters and terrain in games, bringing you sharper, crisper images and a more realistic experience. GeForce GTX 400 GPUs deliver up to 8x the tessellation performance compared to competition*, bringing your games closer to reality without sacrificing the high frame rates you enjoy.
…………………………………………� �……………..
Stunning Gaming Effects
Cutting-edge Microsoft DirectX 11 graphics and NVIDIA® PhysX® technology take gaming to a new level. Witness effects so realistic that you’ll have to remind yourself it’s just a game. Repeat: It’s just a game.
…………………………………………� �…..
Total Immersion
Breakthrough the boundaries of your screen. Games, movies and photos enter a new dimension with NVIDIA® 3D Vision™ technology. Thrill seeker? Use two GeForce GTX 470 cards in NVIDIA® SLI® configuration to project across three displays with NVIDIA 3D Vision Surround1 technology. *Warning: May cause screen envy.
…………………………………………� �………………….
Futuristic Graphics
Prepare yourself for the future of gaming. GeForce GTX 470 powers interactive raytracing, bringing spectacular, photo-realistic renderings to your screen for the first time. Go ahead, spoil your eyes.
………………………………………
Microsoft® DirectX® 11 Support
DirectX 11 GPU with Shader Model 5.0 support designed for ultra high performance in the new API’s key graphics feature, GPU-accelerated tessellation.
…………………………………………� �……………………..
NVIDIA® 3D Vision™ Surround Ready*
Expand your games across three displays in full stereoscopic 3D for the ultimate “inside the game” experience with the power of NVIDIA 3D Vision and SLI technologies. NVIDIA® Surround™ also supports triple screen gaming with non-stereo displays.
…………………………………………� �……..
Interactive Ray Tracing
By tracing the path of light through a 3D scene, ray tracing uses the power of the GPU to create spectacular, photo-realistic visuals. Get a glimpse into the future of gaming with ray tracing.
…………………………………………� �……….
3-way NVIDIA SLI® Technology**
Industry leading 3-way NVIDIA SLI technology offers amazing performance scaling by implementing 3-way AFR (Alternate Frame Rendering) for the world’s premier gaming solution under Windows 7 with solid, state-of-the-art drivers.
…………………………………………� �……….
NVIDIA PhysX® Technology
Full support for NVIDIA PhysX technology, enabling a totally new class of physical gaming interaction for a more dynamic and realistic experience with GeForce.
…………………………………………� �…….
NVIDIA CUDA™ Technology
CUDA technology unlocks the power of the GPU’s processor cores to accelerate the most demanding tasks such as video transcoding, physics simulation, ray tracing, and more, delivering incredible performance improvements over traditional CPUs.
…………………………………………� �…..
32x Anti-aliasing Technology
Lightning fast, high-quality anti-aliasing at up to 32x sample rates obliterates jagged edges.
…………………………………………� �….
NVIDIA® PureVideo® HD Technology***
The combination of high-definition video decode acceleration and post-processing that delivers unprecedented picture clarity, smooth video, accurate color, and precise image scaling for movies and video.
…………………………………………� �….
PCI Express 2.0 Support
Designed for the new PCI Express 2.0 bus architecture offering the highest data transfer speeds for the most bandwidth-hungry games and 3D applications, while maintaining backwards compatibility with existing PCI Express motherboards for the broadest support.
…………………………………………� �…
Dual-link DVI Support
Able to drive industry’s largest and highest resolution flat-panel displays up to 2560x1600 and with support for High-bandwidth Digital Content Protection (HDCP).
…………………………………………� �…………
HDMI 1.3a Support
Fully integrated support for HDMI 1.3a including xvYCC, deep color, and 7.1 digital surround sound.
…………………………………………� �…………………………………….
Feature Support:
NVIDIA SLI®-ready*:2-way/3-Way
NVIDIA 3D Vision Ready :YES
NVIDIA 3D Vision Surround Ready*** : YES
NVIDIA PureVideo® Technology**:HD
NVIDIA PhysX™-ready : YES
NVIDIA CUDA™ Technology: YES
Microsoft DirectX:11
OpenGL: 4.0
Bus SupportCI-E 2.0 x 16
Certified for Windows 7 : YES
…………………………………………..
Display Support:
Maximum Digital Resolution:2560x1600
Maximum VGA Resolution:2048x1536
Standard Display Connectors:Two Dual Link DVI
Mini HDMI
Multi Monitor : YES
HDCP : YES
HDMI : YES
Audio Input for HDMI :Internal
…………………………………………..
Standard Graphics Card Dimensions:
Height:4.376 inches (111 mm)
Length:9.5 inches (241 mm)
Widthual-slot
……………………………………….
Thermal and Power Specs:
Maximum GPU Temperature (in C):105 C
Maximum Graphics Card Power (W):215 W
Minimum Recommended System Power (W):550 W
Supplementary Power Connectors:6-pin x2
High Dynamic-Range Lighting:128bit
Unified Architecture: YES
…………………………………………� �…………………………
…
اما مطالبی درباره کارت گرافیکی Galaxy GTX470 GC
همانطور که در مطالب قبلی گفته شده بود این کارت از تراشه گرافیکی GTX 470 بهره می برد و خود را به عنوان یک کارت گرافیکی رده حرفه معرفی می کند طبق مطالب گفته شده در باره تراشه گرافیکی به کار رفته در این کارت از شاخصه هایی چون بهره مندی از 1280مگابایت حافظه فوق سریع GDDR5 بهره می برد که پهنای باندی 320 بیتی را برای پردازنده گرافیکی فراهم میکند.در مورد پردازنده گرافیکی Galaxy GTX470 GC باید گفت که فرکانس پردازنده با اندکی افزایش به فرکانس 625 مگاهرتز و به طبع ان فرکانس های واحد های سایه زنی و حافظه به ترتیب 625 و 3348 مگاهرتز می باشد.با توجه به اینکه مصرف این کارت در حدود 215 الی 220 وات بوده که توسط 2 تغذیه گر 6 پین تغذیه می گردد و گرمای حاصله از ان نیز بسیار بالا بوده و به نظر خودم این کارت ها به مانند چای ساز های گرانی هستند که گرمای 105 در جه سانتیگرادی را در حالت لواد کامل ایجاد می کنند پس سازنده گانی همچون GALAXY در ساخت این کارت ها از خنک کننده های نسبتا حرفه استفاده کرده اند .در آخر می توان به وجود دو رابط تصویری DVI و یک رابط Mini-HDMI و همچنین طراحی خاص ظاهری این کارت اشاره کرد.
بیان شاخصه های فنی به زبان سازنده:
…………………………………..
Galaxy GTX470 GC
CUDA Cores :448
GPU:GTX 470
DirectX version:11
Graphics Clock:625MHz
Processor Clock: 1250MHz
Memory Clock (effective):3348MHz
Memory Capacity:1280MB GDDR5
Memory Bus Width :320-bit
Power Connectors :6-pin x2
Display Output ual DVI / Mini-HDMI
…………………………………………� �………………………
قیمت:؟
...............................................
حافظه: ADATA 6GB DDR3- 2000MHZ x V.2
با توجه به اینکه سیستم پیشنهادی امروز را می توان برای انجام عملیات اورکلا به صورت حرفه ای مورد استفاده داد پس انتخاب ما نیز برای حافظه سه ماژول دو گیگابایتی 2000 مگاهرتزی حافظه DDR3 ساخت شرکت A-DATA است که از زمان تاخیر CL9-9-9-24 و بازه ولتاژکاری 2.05V~2.15V بهره می برد. به لطف وجود طراحی خاص و همچنین سیستم خن کننده جانبی این حافظه ها که از دو عدد فن نصب شده بر روی سینک خننک کننده مخصوص حافظه ها تشکیل شده زمینه برای اعمال فرکانس های بالا در برای اورکلاکران مناسب به نظر می رد.
قیمت:250 الی 280 هزار تومان
........................................................
منبع تغذیه: Corsair HX1000
منبع تغذیه مورد استفاده در این مجموعه یک پاور 1000وات از سری محصولات حرفه ای شرکت Corsair است که به طور ویژه برای اورکلاکران عرضه شده است .از امکانات این منبع تغذیه میزان به قابل مدیدیریت بودن کابل های انتقال توان و خازن های تماما جامد اشاره کرد که دمایی بالغ بر 105 درجه سانتیگراد را می توانند متحمل شوند.با توجه به اینکه در سیستم فوق می توان از ترکیب دو کارت گرافیکی GTX470 استفاده کرد پس مشکلی از نظرتامین توان مصرفی با وجود این پاور وجود نخواهد داشت.
بیان شاخصه های فنی به زبان سازنده:
……………………………………………..
Corsair HX1000W /Guaranteed to deliver 1000W of continuous power at 50°C / 80%+ energy efficient under real world load conditions / True independent dual rail design for maximum compatibility / Combined 80A of power on +12V / Multiple GPU ready / 105°C solid state capacitors / Active Power Factor Correction (PFC) with PF value of 0.99 to ensure clean and reliable power / Supports the latest ATX12V 2.2 and EPS12V 2.91 Standards. Backwards compatible with ATX12V 2.01 / Auto switching circuitry provides universal AC input 90-264V / Over Current/Voltage/Power Protection, Under Voltage Protection and Short Circuit Protection provide maximum component safety / Dimensions: 150mm(W) x 86mm(H) x 200mm(L) / Five year limited warranty with 24/7 on demand customer service / MTBF: 100,000 hours
………………….
قیمت:315 هزار تومان
...........................................
به امید شفای بیماران و سلامتی همگان سه صلوات ...
«ممکن است از شکست ناامید و مأیوس شوید، ولی اگر امتحان نکنید، فنا خواهید شد.» بورلی سنیز.
اینبار قصد معرفی یک سیستم گیم ارزان قیمت براساس پلتفرم AMD و با استفاده از پردازنده های خانواده ATHLON II این کمپانی را داریم.در مورد کارایی این سیستم باید گفت که توانایی اجرای اکثر بازی های موجود در بازار با را دارا می باشد .
.................................................
مادربورد: MSI 785G-E65
این مادربورد از چیپست نسبتا تازه وارد 758G ساخت AMD بهره برده و از پردازنده های PHENOM II و ATHLON II به طور کامل پشتیبانی می کند.اما در مورد تراشه AMD 785G باید در ابتدا مطلالبی را ذکر کنیم که با تمام پردازنده های سوکت AM3 اعم از 45 نانومتری های PHENOM II سازگاری کامل دارد ولی به نظر می رسد AMD پردازنده های ATHLON II را نامزد مناسبی برای پلتفرم 785G می داند.به خصوص که از نظر قیمت بسار معقول و مناسب هم برخوردار هستند.پشتیبانی از حافظه های DDR3 یکی از مهمترین نوآوری ها در 785G به شمار می آید که التبه قادر به پشتیبانی از حافظه های DDR2 نیز می باشد.
جدیدترین قابلیت چیپست 785G نسبت به تراشه های قبلی شرکت AMD پردازنده گرافیکی مجتمع رادئون HD 4200 است پردازنده پرافیکی رادئون HD4200 در 785G نسبت به سری HD 3000 امکانات جدیدتری به همراه دارد.فرکانس پردازنده HD 4200 همانند 780G , 500 مگاهرتز بوده و به علاوه از اطلاعات سایت مرجع پیداست تعداد واحد های پردازش گرافیکی اعم از سایه زن ها پردازشگرهای بافتی و واحد های ROP نیز کاملا با تراشه 785G یکسان می باشد.
اما در مورد پل جنوبی 710(SB 710).
SB710 یک پل جنوبی نسبتا جدید از AMD محسوب می شود که اخیرا به عنوان جایگزین پل جنوبی SB 700 در مادربورد های 780G به کار گرفته شده است.و به لحاظ امکانات و مشخصات فنی بین تراشه های SB 750وsb 700 قرار می گیرد.این پل جنوبی از قابلیت ACC(ADVANCED CLOCK CALIBARATION) بهره می برد.این پل همانند SB 700 از چینش RAID 5 پشتیبانی نمی کندو تنها چینش های 0,1,10 این تکنولوژی را پوشش می دهد. در مورد موتور ویدئویی این تراشه که در آن از نسل دوم موتور ویدیویی استفاده شده است و این نسل قدم های مثبتی در جهت افزایش کیفیت تصاویر ویدیویی نسبت به نسل اول آن برداشته است.چیپست های780G و790GX هر دو از نسخه اول UVD استفاده می کنند.UVD 2.0 چهار قابلیت جدید را با خود همراه می آورد:
DYNAMIC CANTRAST:فعال کردن کتراست پویا این امکان را فراهم می کند تا سطح سفید و مشکی های تصویر ویدیویی لحظه ای و با دقت بالا به صورت خودکار تنظیم شود.
PIP ACCELERATION :برای کاهش بار پردازشی روی پردازنده مرکزی هنگام اسفاده از قابلیت تصویر در تصویر یا پخش همزمان دو جریان ویدیویی می توان از این قابلیت استفاده کرد.اگر چه برای پردازنده های مدرن تصویر در تصویر نمی تواند مشکل ساز باشد ولی قابلیت برای برآورده کردن مشخصات استاندارد BD-LIVE ضروری است.
HD FLASH ENHANCEMENT:این قابلیت نمایش رنگ پوست را بهبود می بخشد و سعی می کند آنرا به شرایط واقعی نزدبک کند.
HD COLOR VIBRANCE: این قابلیت وضوح و رو شنایی رنگ ها را بهبود می بخشد.کاربران کارت های گرافیکی رادئون سری HD 4000 با این قابلیت ها آشنا هستند.
همان طور که گفته شد در این بورد از چیپست AMD 785G استفاده شده است که حاوی موتور گرافیکی مجتمع HD 4200 به همراه 128 حافظه DDR 3 با 1333 مگاهرتز و یا به اصطلاح Sideport Memory بوده که این حافظه به طور مجزا بر روی بورد قرار گرفته است و بنا به گفته کمپانی سازنده باعث افزاریش 15 درصدی راندمان موتور گرافیکی مجتمع می شود . علاوه بر بهره گیری از 128 مگابایت حافظه ثابت می توان حجم حافظه گرافیکی را 512 مگابایت نیز افزایش داد که این افزاریش از اشتراک حافظه اصلی سیستم به دست می آید.برروی این بورد یک سوکت AM3 دیده می شود که قابلیت پشتیبانی جدید AMD® Phenom™ II/Athlon™II /Phenom را دارا می باشد که امکان استفاده از مسیر HyperTransport 3.0 و پهنای حداکثریGT/s5.2 را برای پردازنده میسر می سازد .از نکات دیگر این بورد وجود 4 شکاف حافظه ,که از حافظه های نسل سوم DDR3 با حداکثر فرکانس 1600 مگاهرتز با حجم 16 گیگابایت و با چینش دو کاناله پشتیبانی می کند.تراشه صوتی بکار گرفته شده از نوع Realtek® High-End Audio chipset بوده که از 8 کانال صوتی وفرمت صوتی دیسک های Blu-ray به طور همه چیز تمام پشتیبانی کرده تا کاربر را از خرید یک کارت صوتی حرفه بی نیاز سازد در مورد قابلیت های شبکه ای این بورد نیز یک درگاه 1 گیگابیت بر ثانیه که توسط تراشه 8111DL ساخت Realtek بهره مند است می توان نام برد.اما در مورد شکاف PCIe X16 که و ظیفه اتصال کارت گرافیکی خارجی را بر عهده داشته می توان سخن گفت که از تکنولوژی Hybrid CrossFire به منظور ایجاد رابطه کراس فایر بین تراشه گرافیگی درونی و خارجی استفاده می کند.
در گوشه کناری این مادر بورد 5 پورت SATA II یک پورت Esata و دکمه هایی برای خاموش و روشن کردن و دکمه ای نیز برای CLEAR CMOS دیده می شود که راحتی کاربر برای انجام عملیات اورکلاک را به همرا می آورد.
در پشت این بورد مجموعه ای متنوع از رابط های صوتی و تصویری اعم از optical SPDIF-out port /DVI-D port/HDMI port/Graphic Card port به همراه 6 پورت USB 2.0 و 1 پورت Esata و 1 پورت فایروال برای اتصال به لوازم جانبی دیده می شود و بورد را از لحاظ امکانات مولتی مدیا بدون نقص نشان می دهند.
اما در زیر به برخی از مشخصات مادربورد به زبان انگلیسی اشاره شده است:
..................................................................
CPU
• Support AMD® Phenom™ II/Athlon™II /Phenom™ with AM3 package.
............................................................................
Hyper Transport Bus
• HyperTransport 3.0 supporting speed up to 5.2GT/s
......................................................................
Chipset
• AMD® 785G and SB710 Chipset
..............................................................................
Main Memory
• Supports four unbuffered DIMM of 1.5 Volt DDR3 800/1066/1333/1600* (OC) SDRAM, 16GB Max
..........................................................
Side Port Memory
• DDR3 SDRAM 1Gbit
..........................................
Slots
• 1 PCI Express x16 slot (PCI Express Bus SPEC V2.0 compliant)
• 3 PCI Express x1 slots
• 2 PCI slots, support 3.3V/ 5V PCI bus Interface.
....................................................
On-Board IDE
One IDE port by AMD® SB710
- Supports Ultra DMA 66/100/133 mode
- Supports PIO, Bus Master operation mode
- Can connect up to two IDE devices.
..............................................
On-Board SATA:
5 SATA II ports by AMD® SB710
• 1 Esata II port by AMD® SB710
- Supports storage and data transfers at up to 3Gb/s.
..............................
RAID Function
- SATA II 1~5 support RAID 0, 1, 10 or JBOD mode by AMD® SB710.
........................................................
Audio:
Chipset integrated by Realtek® High-End Audio chipset
- True Blu-ray Audio Support
- Flexible 8-channel audio with jack sensing
- Compliant with Azalia 1.0 Spec
...........................................
LAN
• Realtek PCI-E GbLAN controller 8111DL
- Integrated Fast Ethernet MAC and PHY in single chip
- Supports 10Mb/s, 100Mb/s and 1000Mb/s
- Compliance with PCI-Express Bus specification v1.0a
........................................................
IEEE1394 / FireWire
• Chipset integrated by VIA® VT6315N
- Transfer rate is up to 400Mbps
..............................................................
AMD Athlon II X3 435 از نسل دوم پردازنده های آتلون بوده که از نظر معماری ساخت شباهت فراوانی به پسر عمو های خود یعنی پردازنده های فنوم دارند.این پردازنده دارای 3 هسته پردازشی و فرکانس عملیاتی 2.9 گیگاهرتز و همچنین 1.5 مگابایت حافظه سطح L2 بوده که از فناوری ساخت 45 نانومتری بهره می برد.این پردازنده از سوکت AM3 برای اتصال به مادربورد استفاده می کند که این ویژگی نشان گر این مسئله است که کنترلر های حافظه این پردازنده از نسل سوم حافظه های دو کاناله حمایت می فرمایند.اینجانب به یقین می گویم که AMD با چنین سیایت های قیمت گذاری در رده ی پردازنده های زیر 150 هزار تومان به طور قطح امکان رقابت را از رقیب خو یعنی اینتل صلب کرده است.
مقايسه
مشخصات:
............................................
Athlon II X3 435 (2.9GHz, 95W, 1.5MB total dedicated L2 cache, 4000MHz HyperTransport™ bus, socket AM3).
..................................................
قیمت:...
--------------....................
کارت گرافیکی: Sapphire HD4730
کارت گرافیکی مورد استفاده در این سیستم یک رادئون HD 4730 از سافایر که از یک گیگابیت حافظه GDRR5 با فرکانس 900 مگاهرتز ساخت شرکت Qimonda بهره می برد.در زیر به برخی از مشخصات تراشه HD 4730 می پردازیم:
کارت گرافیک ATI HD4770 با پروسه ساخت 40 نانومتری موفقیت بزرگی برای ATI محسوب می شد حتی بزرگتر از آن چیزی که خیلی ها تصور می کردند. هر چند به دلیل برخی مشکلات ایجاد شده برای این محصول , تولید و عرضه آن با محدودیت مواجه شد و به تدریج کارت HD4770 به محصولی کمیاب و بعضاً نایاب تبدیل شد. ATI برای مقابله با این مشکل کارت جدید ATI HD4730 را معرفی و عرضه کرد.
کارت ATI HD4730 در حالی با هسته RV770 ( هسته بکار رفته در کارتهای HD4850/HD4870 ) تجهیز شده است که برخی از ویژگی های این هسته تغییر کرده و کاهش یافته اند. البته قابل ذکر است که فرکانس کاری هسته گرافیکی به 750 مگاهرتز ارتقا یافته که از این لحاظ میتوان گفت از فرکانس مناسبی برخوردار شده است. تعداد Shader های بکاررفته در این هسته در مقایسه با کارت های HD4850/HD4870 به 640 کاهش یافته است. باس حافظه نیز در کارت HD4730 به 128 بیت کاهش یافته و به تبع آن و بدلیل نوع طراحی کنترلر حافظه , تعداد ROPها نیز به 8 عدد کاهش یافته است.
حافظه های بکار رفته در این محصول از نوع GDDR5 است که در کنار باس حافظه 128 بیتی , میزان پهنای باندی برابر با حافظه های GDDR3 بعلاوه باس حافظه 256 بیتی در کارت HD4830 ایجاد کرده است. این پهنای باند برابر با GB/s57.6 میباشد.
رابط های تصویری این کارت عبارتند ازرابط های VGA , DVI و یک پورت HDMI .در مورد سیستم خنک کننده این کارت می توان از یک خنک کننده نسبتا مناسب بر روی تراشه و یک هینسیک بر روی فاز های توان این کارت و به نوعی در سیستم خنک کننده این کارت از طراحی Dual Slot استفاده شده که در هنگام نصب دو اسلات مادربورد را اشغال می کند.اما در مورد سیستم تغذیه این بورد باید گفت که از دو کانکتور 6 پین همانند کارت های رده بالای رادئون برای تغذیه استفاده می کند.
در قسمت بالای این بورد کانکتورهای CrossFireX نیز در این کارت تعبیه شده و استفاده از چندین کارت بصورت همزمان را ممکن ساخته است.
مقايسه
مقايسه كارت Sapphire HD4730 از نظر توان مصرفي با ديگر كارت هاي گرافيكي
حافظه مورد استفاده دو مازول 2 گیابایتی با فرکانس 1333 مگاهرتز و زمان تاخیر7-7-7-24 از CORSAIR می باشد.
قیمت:110 هزار تومان.
.......................................................................... نمایشگر:SAMSUNG P23500
نمایشکر مورد انتخاب ما یک نمایشگر 23 اینج FULL HD با وضوح 1920*1080 و زمان پاسخ گویی 2 میلی ثانیه است که برای استفاده از حداکثر کارایی این کارت منطقی به نظر می رسد با اینکه قدرت کارت از توانایی های این نمایشگر فراتر می باشد.
قیمت:260 هزار تومان
..............................................
هارد دیسک:SEAGATE ST3500333AS
با توجه به حجم بسیار بالای بازی های امروزی و نیاز به فضای ذخیره سازی فزاینده این بازی ها هارد دیسک مورد انخاب ما نیز یک نسخه یک ترابایتی از SEAGATE است که از رابط SATA II بهره می برد.
قیمت:99 هزار تومان
...............................................
منبع تغذیه:GREEN GP535A
وظیفه تغذیه این سیستم بر عهده یک تغذیه گر 535 وات گرین می باشد.
قیمت:55 هزار تومان
.............................
به امید فردایی بهتر و به امید شفای بیماران و سلامتی همگان سه صلوات.
«بکوش تا عظمت در نگاهت باشد، نه در آنچه می‌نگری.» آندره ژید.
با تشکر:سعید اعظمی(SaeiD aZm).
به نام خداوند مهربان
اینار قصد سیستم ایده آل خود را داشته ام با توجه به مشخصات فنی قطعات این سیستم و کارایی بالای مجموعه از این سیستم می توان برای اموری همچمون بازی گیم به صورت حرفه ای و عملیات گرافیکی و تفریح مورد علاقه من یعنی اورکلاک استفاده کرد.
.
شرح قطعات سیستم:
مادربورد مورد انتخاب من بورد DX58SO ساخت شرکت معظمINTEL است که در ردیف مادربوردهای سری اکستریم این شرکت قراردارد چیپست بکار رفته در این بورد تراشه فاخر INTEL X58 بوده و با توجه به امکانات و مشخصات فنی این تراشه کاربر از سطح کارایی بالایی برخوردار می شود در ادامه به برری این بورد می پردازیم.
در ابتدا مطالبی مختصر درباره چیپست INTEL X58 را ذکر می کنیم:
تراشه X58 اینتل به نام تایلرزبورگ برای اتصال پردازنده به سایر قطعات سیستم از طریق یک رابط جدید به نام QPI طراحی شد و سازگاری با ساختار NEHALEM باعث شد تا کنترلر حافظه MIC که تا پیش از این در پل شمالی قرار داشت به درون پردازنده منتقل شود و این تراشه ها به طور مستقیم با رم در ارتباط نباشند در واقع اکنون پل شمالی بیشتر به صورت یک گذرگاه عمل می کند و ارتباط قسمت های مختلف سیستم را به پردازنده فراهم می کند.ضمن اینکه ارتباط درگاه PCIe نیز هنوز بر عهده همین قسمت است و برای این انتقال 36 مسیر به نام لنز در نظر گرفته شده که می تواند تا 4 شکاف PCIe با سرعت X8 را پوشش دهد.در حالت های دیگر مثل SLI و کراس فایر دو مسیر X16 برای ارتباط کارت گرافیکی ایجاد می شود .ارتباط X58 با پل جنوبی از مسیری به نام DMI ایجاد می شود که پهنای باند آن 2 گیگابیت بر ثانیه است .قبلا به پل شمالی MCH هم گفته می شد چون هاب کنترل مموری در این قسمت بود اما اکنون دیگر این تراشه درگاهی برای حافظه ها ندارد و به جای آن اینتل نام IOH را روی ان نهاده است که کمی مشابه با نام پل جنوبی است.پل جنوبی به دلیل کنترل انواع ورودی ها و خروجی ها به ICH یا I/O(input/output) CONTROLLER HUB معروف بود .اگر برگردیم به رابط QPI باید گفت این رابط دارای 20 لنز است که 18 تای ان برای ارتباط داده ها استفاده می شود و 2 لنز دیگر نیز برای کنترل این مسیر است .این تعداد لنز می تواند سرعت انتقال داده ها در QPI را به رقم 25.6 گیگاترنسفر در ثانیه برساند که با حذف 2 مسیر کنترلی باید گفت سرعت انتقال اطلاعات آن در حدود 22 گیگابیت در ثانیه باشد.درگاه PCIe برای یک مسیر X16 تا 8 گیگابیت برثانیه ظرفیت خواهد داشت و می تواند با به کار گیری ضرایب مختلف مسیرهایX4,X8.X2 و X1 را فراهم کند.
یکی از نکات جالب در مورد qpi این است که برخلاف رابط FSB این درگاه به صورت نقطه به نقطه (POINT-TO-POINT) عمل می کندبنابراین نه تنها از ارتباط میان تراشه و پردازنده پشتیبانی می کند بلکه می تواند برای ارتباط پردازنده با پردازنده دیگر و حتی ارتباط بین تراشه ها نیز به کار گرفته شود.تراشه x58 دارای دو درگاه QPI است و می تواند از دو پردازنده روی مادربورد پشتیبانی کند.سوکت LGA1366 که با نام سوکت B هم شناخته می شود که پردازنده های سری CORE I7 روی آن نصب می شوند.سوکت قبلی قبلی اینتل LGA 775 بود و افزایش پایه ها مهمترین تفاوت بین این دو است و این افزایش پایه ها حدود 20 درصد سطح پردازنده ها را افزایش داده است اندازه این سوکت 6*8.2 است.
رابطDMI که برای اتصال دو تراشه از این مجموعه به کار می رود از همان جنس PCIe است که دارای 4 لینک بر اساس نسل اول PCI اکسپرس است و سرعت انتقال داده در ان به 2.5 گیگابایت در ثانیه می رسد.پل جنوبی قلب بخش های فرعی مادربورد است که در تراشه X58 از چیپی به نام ICH10 برای آن استفاده شده و اگر این تراشه قدرت پشتیبانی از پیکر بندی RAID برای هارددیسک ها را داشته باشد یک حرف R به انتهای این نام اضافه شده (ICH10R) پل جنوبی از 12 پورت USB به طور مستقیم پشتیبانی می کند و برای هریک از آنها سرعت 480 مگابیت بر ثانیه را فراهم میکند پس از ان می توان به 6 مسیر با سرعت X1 اشاره کرد که برای PCIe X1 به کار می رود وحدود 500 مگابیت در ثانیه سرعت دارد.کنترل کننده شبکه با سرعت های 10 و 100 و 1000 مگایت بر ثانیه از دیگر قسمت های دیگر پل جنوبی است و در کنار آن نیز رابط بایوس دیده می شود که به طور مستقیم تنظیمات را به پل جنوبی انتقال می دهد.برای ذخیره سازی اطلاعات این بخش از 6 پورت sata پشتیبانی می کمد و در آخر هم می توان به کنترل کننده صدای HD اشاره کرد که به طور مستقیم به پل جنوبی وصل است.
یکی از فناوری های اینتل در بخش ذخیره سازی اطلاعات STRONG MATRIX است که برای استفاده از دیسک های اکسترنال از طریق پورت ESATA کاربرد دارد.با کمک این فناوری رابط پیشرفته کنترل میزبان (AHCI) پشتیبانی سریع تری از دیسک های اکسترنال انجام می دهد و قابلیتی مثل HOT PLUG نیز روی این پورت فعال است که از طریق آن می توان بدون خاموش کردن دستگاه و مشابه پورت های USB هاردیسک را به مادربورد متصل کرد.
فناوری دیگر اینتل در این تراشه RAPID RECOVERY بوده و همان طور که از نامش مشخص است برای بازیابی اطلاعات استفاده می شود با این تفاوت که استفاده از آن توسط کاربر به اسانی امکان پذیر می باشد.TURBO MEMORY نیز برای افزایش سرعت هاردیسک ها به کار می رور ضمن اینکه از طریق ان کاربر می تواند نرم افزارها و داده های حافظه موقت دستگاه را بررسی کند که به طبع آن باعث افزایش سرعت اجرای برنامه ها می شود.
اما مطالبی درباره مادربورد Intel DX58SO
Intel DX58SO جزو مادربورد های سری اکستریم شرکت اینتل می باشد و به طور اختصاصی برای گیمرها و کسانی که محتاج توان پردازشی بالا هستند طراحی شده است همان طور که گفته شده بود این بورد از تراشه فاخر INETL X58 بهره می برد و از پردازنده های منطبق با سوکت LGA 1366 اینتل پشتیبانی می کند.بر روی این بورد چهار شکاف حافظه وجود داردکه امکان استفاده از 16 گیگابایت حافظه DDR3 را برای کاربر فراهم می سازد با توجه به وجود دو شکاف PCIe X16 بر روی مادربورد بستر مناسبی برای استفاده از کارت های گرافیکی جدید ایجاد شده که از ویژگی های آن امکان استفاده از چینش SLI و کراس فایر است از نکات دیگر قابل توجه روی بورد می توان به وجود یک شکاف PCIe VER1.0A X16 و یک شکاف PCI اشاره کرد در گوشه این بورد 6 پورت SATA II ویک کانکتور ESATA وجود داشته که از تکنولوژی RAID به لطف وجود کنترلر ساخت Marvell به صورت کامل بهره می برد .
در مورد خصوصیات صوتی این مجموعه باید گفت با وجود فناوری انحصاری Intel® High Definition Audio و تراشه Realtek ALC889 صدایی با 10 کانال HD که 7.1 کانال ان از استاندارد دالبی استفاده می کند بهره مند است.با نگاهی اجمالی بر پشت بورد می توان به وجود 8 پورت USB 2.0 یک پورت فایروال IEEE-1394a و یک خروجی دیجیتال صوتی S/PDIF و خورجی و ورودی های صوتی (Center/Subwoofer Speaker Out/Rear Speaker Out/ Side Speaker Out/Line In/Line Out/Microphone) اشاره کرد.
DX58SO از یک درگاه 1 گیگابیت برثانیه بهره میبرد.از نظر اعمال عملیات اورکلاک بر روی این بورد باید گفت که DX58SO از نامداران زمان خویش است و بس.
بیان مشخصات فنی به زبان سازنده:
……………………………………………
Form factor ATX (12.00 inches by 9.60 inches [304.80 millimeters by 243.84 millimeters])
…………………………………..
Processor
Support for a Intel® Core™ i7 processor in an LGA1366 socke
………………………………………….
Memory
Four 240-pin DDR3 SDRAM Dual Inline Memory Module (DIMM) sockets
Support for DDR3 1600 MHzς, DDR3 1333 MHzς, DDR3 1066 MHz
Support for up to 16 GBς of system memory
……………………………………..
Chipset Intel®
X58 Express Chipset
…………………………………………
Audio
Intel® High Definition Audio subsystem in the following configuration:
10-channel (7.1) Dolby Home Theater* Audio subsystem with five analog audio outputs and two S/PDIF digital audio outputs (coaxial and optical) using the Realtek* ALC889 audio codec
……………………………………
Video
Nvidia SLI* and ATI CrossFire* multi-GPU platform support enables two graphics cards to work together for ultimate 3D gaming performance and visual quality
Full support of next-generation ATI CrossFire* and Nvidia SLI*
………………………….
LAN support
Gigabit (10/100/1000 Mbits/sec) LAN subsystem
……………………………………………..
Peripheral interfaces
Twelve USB 2.0 ports (8 external ports, 2 internal headers)
Six Serial ATA 3.0 Gb/s ports, including 2 eSATA port with RAID support supplied by a Marvell* controller
Two IEEE-1394a ports (1 external port, 1 internal header)
Consumer IR receiver and emitter (via internal headers)
…………………………………
Expansion capabilities
One PCI Conventional* bus add-in card connectors (SMBus routed to PCI Conventional bus add-in card connector)
One primary PCI Express* 2.0 x16 (electrical x16) bus add-in card connector
One secondary PCI Express 2.0 x16 (electrical x16) bus add-in card connector
One PCI Express* 1.0a x16 (electrical x4) bus add-in card connector
…………………………………….
قیمت:...( در مورد قیمت این مادربورد اطلاعات جامعی در دستم نیست اما می دانم که در بازار داخل با گارانتی الماس آوران بفروش مي رسد.
.........................................
پردازنده پیشنهادی : INTEL CORE I7 975 EXTREME
پردازنده CORE I7 975 در حال حاضر جزو قویترین پردازنده دسکتاپ است.پردازنده اکستریم مانن دیگر اعضای این خانواده و البته قسمت قابل توجهی از مدل های CORE 2 DUO از فناوری ساخت 45 نانومتری استفاده می کنند .در این خانواده از 731 میلیون ترانزیستور استفاده شده است .و به طور خلاصه ویژگی های آن را می توان به صورت فهرست زیر بیان کرد:
-چهار هسته پردازشی
-پشتیبانی از SMT که توسط ان هر هسته فیزیکی می تواند به دو هسته منطقی تبدیل شده و THREAD 8 (ایجاد یک سری هشت هسته ای )به طور همزمان اجرا شود.یعنی با این که این پردازنده چهار هسته است اما سیستم عامل آنرا به عنوان یک پردازنده ی هشت هسته خواهد شناخت.
-32کیلوبایت حافظه سطح L1 256 کیلوبایت حافظه سطح L2 برای هر هسته و 8 مگابایت حافظه سطح L3 مشترک.
-کنترلر حافظه مجتمع (IMC) با پشتیبانی از 3 کانال حافظه با فرکانس 1333 مگاهرتز
-پهنای باند حافظه تا 32 گیگابایت بر ثانیه.
رابط QPI با سرعت 6/4 گیگاترنسفر در ثانیه.
-7 دستور العمل جدید SSE4.
کارت گرافیکی مورد انتخاب من یک رادئون HD 5970 ساخت ATI می باشد که در حال حاضر طلایه دار وادی کارت های گرافیکی بوده .
اطلاعاتی مختصر درباره کارت گرافیکی ATI HD 5970
Ati بدون كوچكترين دزدي و كم فروشي، بصورت دقيق دو هسته Cypress (هسته گرافيكي كارت هاي گرافيك 5870) را در كنار يك كنترل كننده توانمند، در دل 5890 خود جاي داده است. بر خلاف nVIDIA كه در كارت دو پردازنده اي GTX295 خود، اقدام به كم كردن تعداد ROBs نموده بود، Ati دست كجي نكرده است و دو تراشه 5870 را تمام و كمال در كنار يكديگر قرار داده است. Ati همچنين از يك درگاه 48 lane منطبق بر استاندارد PCI Express 2.1 استفاده نموده است. بنابراين كافيست هر تصويري از خصوصيات و توانايي هاي سخت افزاري 5870 در ذهن خود داريد دو برابر كنيد! مهندسين Ati تمام تلاش خود را نموده اند تا در عمل نيز بتوانند از اين كارت به اندازه دو كارت گرافيك 5870 كه در حالت Crossfire كار مي كنند، كارايي و سرعت بيرون بكشند. اما محدوديت هايي كه به واسطه استفاده از يك درگاه PCI Express وجود دارد، عملا مانع رسيدن به اين هدف شده است. با اين وجود 5970 يك انقلاب در صنعت ساخت كارت هاي گرافيك دو هسته اي بشمار مي آيد. زيرا با وجود تمامي محدوديت ها، كارايي و سرعت آن بسيار نزديك به دو كارت 5870 است. در بعضي از تست ها اين اختلاف فقط در حد دو يا سه فريم است. بطور مثال در اجراي بازي crysis و در دقت 1900x1200 اختلاف اين دو در 50 فريم فقط 1 فريم است. همينطور در بازي Resident Evil 5 و در همين دقت، اين دو حالت در 150 فريم فقط 8 فريم با هم اختلاف كارايي دارند. بنابراين به تمام كاربراني كه تا ديروز در فكر خريد دو كارت 5870 بوده اند توصيه مي كنيم كه با خريد يك كارت 5970، علاوه بر صرفه جويي مالي، به مصرف بهينه تر توان توسط رايانه خود نيز كمك كنند. طراحان جهت پايين نگه داشتن توان مصرفي اين ابر كارت تمهيداتي انديشيده اند. اولين نكته كم كردن سرعت ساعت تراشه هاي 5870 استفاد شده در اين كارت از 850MHz به 725MHz است. در كنار اين افت فركانس، يك كنترل كننده قابل برنامه ريزي سرعت فن نيز در كنار تراشه ها نسب شده است كه به كمك 14 حسگر گرمايي، سرعت فن را در لحظه كنترل مي كند. بدين ترتيب توان لازم اين كارت در حالت بي باري 10 وات بيشتر از 5870 و در حالت بار كامل 120 وات افزايش يافته است. با اين حال اين كارت در بار كامل 100 وات انرژي كمتري نسبت به دو كارت 5870 (در حالت Crossfire) مصرف مي كند.
مشخصات فنی:
...................................................
ATI Radeon™ HD 5970 Graphics Feature Summary
*************************
Dual GPUs with a total of 4.3 billion 40nm transistors
..........................................
TeraScale 2 Unified Processing Architecture
3200 Stream Processing Units
160 Texture Units
256 Z/Stencil ROP Units
64 Color ROP Units
..................................
GDDR5 memory interface
........................................
PCI Express 2.1 x16 bus interface
............................................
DirectX 11 support
Shader Model 5.0
DirectCompute 11
Programmable hardware tessellation unit
Accelerated multi-threading
HDR texture compression
Order-independent transparency
.................................
OpenGL 3.2 support1
.........................................................................
Image quality enhancement technology
Up to 24x multi-sample and super-sample anti-aliasing modes
Adaptive anti-aliasing
Super AA
16x angle independent anisotropic texture filtering
128-bit floating point HDR rendering
................................................
ATI Eyefinity multi-display technology
Three independent display controllers
Drive three displays simultaneously with independent resolutions, refresh rates, color controls, and video overlays
Display grouping
Combine multiple displays to behave like a single large display
................................
ATI Stream acceleration technology
OpenCL 1.0 compliant
DirectCompute 11
Double precision floating point processing support
Accelerated video encoding, transcoding, and upscaling
Native support for common video encoding instructions
...................................................
ATI CrossFireX™ multi-GPU technology
Dual card performance scaling
............................................
ATI Avivo™ HD video & display technology
UVD 2 dedicated video playback accelerator
Advanced post-processing and scaling
Dynamic contrast enhancement and color correction
Brighter whites processing (blue stretch)
Independent video gamma control
Dynamic video range control
Support for H.264, VC-1, and MPEG-2
Dual-stream 1080p playback support
DXVA 1.0 & 2.0 support
Integrated dual-link DVI output with HDCP11
Max resolution: 2560x160012
Integrated DisplayPort output
Max resolution: 2560x160012
Integrated HDMI 1.3 output with Deep Color, xvYCC wide gamut support, and high bit-rate audio
Max resolution: 1920x120012
Integrated VGA output
Max resolution: 2048x153612
3D stereoscopic display/glasses support13
Integrated HD audio controller
Output protected high bit rate 7.1 channel surround sound over HDMI with no additional cables required
Supports AC-3, AAC, Dolby TrueHD and DTS Master Audio formats
...................................................
ATI PowerPlay™ power management technology
Dynamic power management with low power idle state
Ultra-low power state support for single and multi-board configurations
...............................................
Certified drivers for Windows 7, Windows Vista, and Windows XP
...........................................................
Speeds & Feeds
Engine clock speed: 725 MHz
Processing power (single precision): 4.64 TeraFLOPS
Processing power (double precision): 928 GigaFLOPS
Polygon throughput: 1.45 billion polygons/sec
Data fetch rate (32-bit): 464 billion fetches/sec
Texel fill rate (bilinear filtered): 116 Gigatexels/sec
Pixel fill rate: 46.4 Gigapixels/sec
Anti-aliased pixel fill rate: 185.6 Gigasamples/sec
Memory clock speed: 1.0 GHz
Memory data rate: 4.0 Gbps
Memory bandwidth: 256.0 GB/sec
Maximum board power: 294 Watts
Idle board power: 51 Watts
..........................................
اما بررسی کارت گرافیک GIGABYTE GV-R597D5-2GD-B
گيگابايت براي كارت گرافيك مدل GV-R597D5-2GD-B خود، 2GB حافظه DDR5 سامسونگ در نظر گرفته است كه هر هسته توان استفاده از 1GB آن را بصورت اختصاصي دارد. اين حافظه ها هر يك با يك درگاه 256 بيتي به تراشه اصلي مرتبط هستند. گيگابايت در توليد اين كارت از لايه هاي PCB دو اونس مس استفاده كرده است. كاهش دماي PCB به واسطه اين امكان، به مهندسين اين شركت امكان داده است تا سرعت چرخش فن خنك كننده كارت را از ميزان استاندارد پايين تر آورده و بدين ترتيب ضمن حفظ دما، فشار برقي كمتري را به رايانه تحميل كنند. گيگابايت جهت تكميل كردن پنل خروجي كارت خود، از دو درگاه DVI، يك درگاه HDMI و يك درگاه Mini Display-Port استفاده كرده است. وجود Display-Port يعني امكان استفاده از فن آوري انقلابي Eyefinity و پشتيباني از دقت هايي تا مرز 5760x1200 كه فقط به كمك استفاده از چند نمايشگر امكان پذير است.
بیان مشخصات فنی به زبان سازنده:
......................................................
Chipset
ATI Radeon HD 5970
...............................................
Core Clock
725 MHz
..........................................
Mem Clock
4000 MHz
......................................
Memory
2 GB
..................................
Memory Bus
2x256 bit
.....................................
Memory Type
GDDR5
.....................................
Card dimension
ATX
........................................
Bus Type
PCI-E 2.1
...................................
Bus Speed
x16
.........................................
D-SUB
No
...............................
TV-OUT
No
...............................
DVI Port
Yes
...........................
VIVO
No
...............................
Multi View
Yes
............................................
در مورد انتخاب نمایشگر ابتدا باید به چند نکته توجه کنیم اول اینکه خروجی دستگاه با روزلوشن نمایش گر متناسب باشد که در غیر این صورت از کارایی سیستم کاسته خواهد شد دوم توجه به کانکتورهای تصویری...بهترین انتخاب من M2794DP ساخت LG بوده زیرا هیچ نمایشگری با این مشخصات و کارایی در این ردهی قیمتی نیافتم و دوم به خاطر اینکه از این نمایشگر می توان به عنوان یک تلویزیون به دلیل دارا بودن تیونر اختصاصی TV در آن استفاده کرد....
اطلاعات مختصر درباره M2794DP:
.صفحه نمایش 27 اینج WIDE با توانایی پخش تصاویر به صورت FULL HD
2.مجهز به تکنولوژی DFC
3.مجهز به موتور پردازش تصویر فلترون اف انجین
4.زمان پاسخ دهی سریع پیکسل ها :5ms
5.روشنایی 400 cd/m2
6.زاویه دید بسار وسیع H:170 و V:170 درجه
مجهز به تیونر تلویزیونی و Teletext فارسی
6. پشتییانی از رابط های تصویری :COMPONENT,AV/S-VIDEO,DVI,SCART,HDMI,RS-232C
7. قابلیت تغییر سایز تصویر 16:6 به 4:3
8.مجهز به بلندگوی استریو (5W+5W).
9.نسبت کنتراست بالای 20000:1
10.وضوح تصویر 1920*1080
11.وجود ریموت کنترل برای کنترل دستگاه
نکته:از رابط HDMI برای اتصال نمایشگر به سیستم استفاده نمایید تا از حداکثر وضوح و کیفیت سیستم برخوردار شوید.
قیمت:490 هزار تومان
...........................................
منبع تغذیه:COOLERMASTER RS-C50-EMBA-D2
برای تغذیه قطعات به کار رفته در این سیستم از یک پاور 1250 وات استفاده کرده ایم تا علاوه بر نیاز دو کارت گرافیکی ATI HD 5970 از پس دیگر قطعات نیز بر اید با اینکه توان این منبع تغذیه کمی فراتر از حداکثر نیاز این سیستم در حالت عادی است اما با توجه به قابلیت اورکلاکینگ بالای این سیستم خرید این پاور منطقی به نظر می رسد.
قیمت:250 هزار تومان
......................................
هارد دیسک: WESTERN DIGITAL WD5000AAKS
برای افزایش کارایی و راندمان سیستم و دسترسی سریع بع اطلاعات از دو هارد دیسسک 500 گیگابایتی ساختWD بر اساس چینش راید RAID استفاده کرده ایم.
خنک کننده V8 جزو محصولات شناخته شده کولر مستر بوده و از تمامی پردازنده های کنونی اینتل و AMD که از سوکت های جدید AM3 و LGA1365 /1156 پشتیبانی کامل میکند . در بدنه V8 از سه نوع فلز مختلف استفاده شده است برای پرده ها از آلومینیوم که با نیکل آبکاری شد و در پایه از آلومینیوم و در لوله های حرارتی از فلز مس استفاده شده است . همرا V8 یک کنترل کننده سرعت چرخش فن نیز عرضه می شود که از پشت کیس قابل دسترسی می باشد. درمورد کارایی این خنک کننده باید گفت با که در نتایجی تست هایی که این جانب مشاهده کرده ام دمای پردازنده با استفاده از این خنک کننده در حالت اورکلاک شده 20 درجه خنک تر از حالتی است که از خنک کننده پیش فرض پردازنده استفاده شده است.
قیمت:75 هزار تومان
.......................................
به امید فردایی بهتر و به امید شفای بیماران و سلامتی همگان سه صلوات.
«دنیا محل زیبایی است، و ارزش آن را دارد که بخاطرش جنگید.» ارنست همینگوی.
در گذشته هاي نه چندان دور و يا بهتر است بگويي تا چند ماه قبل مادربورد هاي مبتني بر تراشه 790fx را از نظر كيفي حرفه اي ترين و كارا ترين بورد هاي مبتني بر تراشه هاي ساخت كمپاني AMD دانست.در بين مدل هاي عرضه شده از سوي سازندگان مطرح مادربورد مدل 790FX-GD70 ساخت شركت MSI را ميتوان جزو سرامدان بورد هاي مبتني بر اين تراشه دانست كه با قدرت حيرت انگير و امكانات و قابليت هاي فراوان خود سطح جديدي از بازدهي را براي كاربران خود به ارمغان آورده است و همچين اوركلاكران عزيز را قادر ساخته تا قله هاي ديگري از سطوح ژردازشي را فتح كنند.در ادامه به بررسي اين مادربورد مي پردازيم:
ابتدا مطالبي درباره تراشه AMD 790FX
تا قبل از سال 2010 تراشه 790FX را مي توان كامل ترين تراشه شمالي ساخت AMD و كامل كننده پلتفرم SPIDER يا مجموعه عنكبوتي AMD دانست كه با هدف افزايش بهره وري و افرايش كلي سيستم در اوري چون گيمينگ حرفه اي و حتي فعاليت هاي ژردازشي برنامه ريزي شده بود .اين تراشه يا دارا بودن 38 لنز PCIE قادر به پشتيباني از دو مسير PCI Express® 2.0 با امكان استفاده از فناوري چينشي و ارتباطي ATI CrossFireX و همچنين 6 مسيز PCIE VER 2.0 براي ديگر اجزا مي باشد كه در كنار پل جنوبي SB 750 توانايي بيشماري در مديريت اجزا و مرتبط ساختن آنها با يكديگر دارد.اين تراشه به طور ويژه براي استفاده كامل از توان پردازنده هاي فنوم 2 چهار هسته اي جديد الورود مبتني بر سوكت AM3دركنار مسير پر سرعت HyperTransport™ 3.0 (مسيري كه براي ارتباط سريع پردازنده با واحد پدازش گرافيكي ايجاد شده )در آن زمان بهينه شده بود .790FX قادر است به پششتيباني حافظه هاي DDR3 با فركانس 1333 مگاهرتز در كنار حافظه هاي نسل قبلي DDR2 به همراه سوكت AM2+ مي باشد تا زمينه براي استفاده از پردازنده هاي نسل قبلي را نيز براي سازندگان و كابران اين تراشه فراهم شود از ديگر وي‍ه هاي اين تراشه مي توان به قابليت AMD RAIDXpert اشاره كرد تا كاربر با كمترين كار در انجام امور بهنيه سازي هاي مربوط به فناوري RAID قادر به استفاده از اين شيوه چينشي باشد از سوی دیگر AMD AOD-ACC نیز یکی از تکنولوژی هایی است که با استفاده از یک تنظیم کننده پیشرفته کلاک داخلی به پردازنده های AMD امکان دهد تا با استفاده از نرم افزار کنترلی OverDrive به شکل خودکار و در بالاترین حد ممکن بدون از دست دادن ثبات و کارایی اورکلاک شوند.
بيان برخي از قابليت هاي تراشه AMD 790FX به زبان سازنده:
.............................
The AMD 790FX Chipset supports triple and quad-graphics to give your system ultimate performance scaling capability from a single motherboard. To satisfy the enthusiast's need for speed and control, configure your graphics in different modes. Get the inside edge when you pair an AMD 790FX Chipset-based motherboard with the best AMD Phenom™ FX true quad-core processor.
..........................................
Auto Xpress*
The technology for qualified performance boosts that automatically activates with AMD/ATI components to deliver better CPU, GPU, and system performance
Boosts graphics bandwidth when using AMD processors with HT1
Reads special Enthusiast DIMM settings for higher memory performance
Enhanced DDR2 tuning to deliver better system performance. Maximizes performance from new AMD Phenom CPUs
.......................................................
PCI Express® Generation 2.0
Double your graphics bandwidth over earlier PCI Express for improved performance.
......................................................
GPU-Plex Technology
Scalable twin-engine technology, all on a single chip, enables flexible configurations for multiple graphics cards on a single x16 link.
.......................................
Quad PCIE Blocks*
Native PCI-E cores on one chip means fast GPU to GPU communications by eliminating the latency and possible bandwidth issues of multiple PCIE chip designs. Double pumped with Xpress Route for fast Core to Core transfers.
.....................................................
ATI CrossFireX™ Technology
The ultimate in scalable graphics performance with a widely certified infrastructure and dedicated memories with improved memory performance.
...................................................
Backwards compatibility
Ensures flexibility to build platforms with AMD Athlon™ today and AMD Phenom™ tomorrow.
.........................................................
AMD OverDrive™
Shift your system performance into next gear. Enables control of the 7-Series Chipsets to allow configuration of system settings in Microsoft Windows.
..............................................
AMD RAIDXpert
Easily configure your RAID setup from remote locations to personalize your media for extra performance or enhanced reliability.
..................................................
Low Power Design
Ensures you have more power available for other components when you need it.
..............................................................
مطالبي مختصر درباره تراشه پل جنوبي:
این تراشه از 6 درگاه SATA II پشتیبانی می کند و امکان پیکربندی RAID در حالت های 1,5,0 و 1+0 را فراهم می سازد.در قسمت ذخیره سازی یک رابط IDE توسط این تراشه کنترل می شود.12 پورت USB 2.0 به همراه صدای 8 کانال HD از دیگر امکانات این مجموعه است.اما یکی از مهمترین ویژگی های SB750 فناوری ACC یا تنظیم فرکانس پیشرفته است که در صورت نصب پردازنده های فنوم فعال می شود و می تواند بنا بر نوع هسته پردازنده ولتاژ را افزایش یا کاهش دهد و کاربر را قادر می سازد که از طریق نرم افزار اختصاصی اورکلاک AMD OVERDRIVE به انجام عملیات اورکلاک در محیط ویندوز بپردازد.
..........................................
اما بررسي مادربورد MSI 790FX-GD70
همان طور كه در مطالب گفته شده بود اينمادربورد قبل از عرضه مادربوردهاي مبتني بر تراشه سري AMD 8XX به عنوان قدرتمند ترين و با امكانات ترين بورد در كنار برادر همزاد خود يعني مدل msi 790FX-GD70 Winki Edition قرار دارد كه با استناد به كيفيت بالاي ساخت همچون استفاده از خازن هاي تماما جامد و همچنين سيستم خنك سازي انحصاري اين شركت DrMOS كه از عنوان XpressCool نيز براي آن استفاده مي شود و همچينين استفاده از چوك هاي با هسته فريت مي توان گفت كه جاي هيچ گونه اظهار نظري را براي كاربر خود باقي نمي گذارد.
با نگاهي اجمالي به روي بورد مي توان به وجود سوكت پردازنده AM3 به همراه سيستم تغذيه 4+1 فاز (4فاز براي تغديه خود ژردازنده و 1 فاز براي تغذيه كنتركرهاي داخلي حافظه) با امكان تغذيه پردازنده هاي 140 واتي سري پردازنده كه در كنارش چهار شكاف تراشه قرار داشته كه امان استفاده از چهار ما‍ول حافظه نوع DDR3 با فركانس حداكثري 1600 مگاهرتز در حالت اور شده و به صورت چينش دو كاناله با حجم ظرفيتي 16 گيگابايت را ميسر مي سازد.
از المان هاي ديگر مي توان به وجود چهار شكاف PCI Express® 2.0 X16 جهت نصب كارت گرافيك با امكان استفاده از روش ATI CrossFireX وجو داشته اما ترتيب پهناي باند ايجادي براي كارت ها به صورت (16X-16X-8X-8X) مي باشد تا نهايت پردازش گرفيكي ايجاد شود.در كنار اين شكاف ها شكاف هاي PCI Express® 2.0 به تعداد يك عدد و PCI به تعداد دو عدد جهت اتصال ابزار هاي جانبي وجود دارد.
در گوشي پاييني و در سمت راست بورد در كنار ابزارهايي چون دكمه هاي جهت ريست و خاموشي مجموعه و همچنين CMOS و ابزار OC DIAL (ابزاري جهت تنظيم و افزايش فركانس عملياتي پردازنده و همچنين به طبع آن حافظه هاي رم به صورت پويا به صورتي تمامي تغييرات در همان زمان اعمال مي شود)مي توان به وجود رابط هاي SATA II به تعداد هشت عدد كه شش عدد ان به رنگ مشكي و 2 عدد نيز به دليل پشتيباني به وسيله تراشه جانبي JMicron® JMB322 و پشتيباني از فناوري RAID 0, 1, or JBOD mode به رنگ آبي مشخص شده است.همنين در كنار اين المان ها يك كانكتور داخلي رابط فايروال IEEE1394 در كنار رابط هاي IDE با استاندارد ATA133 و همچنين رابط فلاژي درايو اشاره كرد.
با سلام خدمت دوستان امروز قصد معرفي يك سيستم مبتني بر تراشه H55 و سري پردازنده هاي خانواده CORE I3 را دارم.
..............................................
مادربورد : Gigabye H55M S2H
با عرضه تراشه هاي Core i3 از سوي اينتل كه بدنه اصلي تراشه هاي سوكت 1156 اين شركت را در بازار تشكيل خواهند داد، شركت هاي توليد كننده مادربرد نيز به سوي توليد و عرضه مادربردها و محصولات مبتني و پشتيبان از اين تراشه ها گام برداشته اند. همانطور كه بسياري از شما مي دانيد تراشه هاي سري Core i3 و Core i5 6xx، پردازنده هايي هستند مه داراي يك تراشه گرافيكي مجتمع بوده و اينتل براي استفاده از اين توانايي، چيپست هاي سري H55 و H57 را توليد و در اختيار توليد كنندگان مادربرد قرار داده است.
S2H يك مادربرد Micro ATX است كه مجهز به چيپست H55 اينتل است. از خصوصيات اين مادربرد نسل جديد، توانايي پشتيباني كامل از تراشه هاي گرافيك مجتمع جديد اينتل نظير Core i3و Core i5 هاي سري 6xx است. اين مادربرد به علت بهره مندي از چيپست H55 اينتل، توانايي استفاده از تراشه گرافيكي درون پردازنده هاي نسل جديد اين شركت را دارا بوده و به همين علت مادربرد مجهز به خروجي هاي تصوير D-Sub، DVI و HDMI شده است. بهره مندي از خروجي HDMI به اين مادربرد توانايي داده است تا به يك مركز مالتي مدياي قدرتمند و بسيار ارزان قيمت براي كاربران تبديل شود. خروجي HDMI تعبيه شده بر روي اين مادربرد توان تحويل صداي هشت كاناله با نهايت كيفيت ممكن را دارا است.
اين مادربرد توانايي پشتيباني از حافظه هاي DDR3 تا فركانسي بيش از 2200 مگاهرتز را نيز دارا است. دو شكاف حافظه كه توانايي پشتيباني از حداكثر چهار گيگابايت حافظه DDR3 با ولتاژ 1.5 ولت را دارا مي باشند. گيگابايت H55M-S2H را به دو شكاف PCI-Express 2.0 با پهناي باند 16x مجهز كرده است. اين دو شكاف در پيكره بندي Crossfire يا SLI بصورت 16xو 4x كار مي كنند كه براي يك مادربرد در اصطلاح گرافيك مجتمع، توانايي عالي و ستودني است.
H55M-S2H از درگاه هاي SATA 2.0 و USB 2.0 پشتيباني مي كند. گيگابايت براي مشتريان نسل جديد يك مدل ديگر به نام H55M-USB3 را طراحي و روانه بازار كرده است كه تا 10 روز ديگر در بازارهاي كشور موجود خواهد شد. اين مدل جديد تر داراي درگاه USB 3.0 است كه از داغ ترين فن آوري هاي نسل جديد است و كاربران فراواني را به دنبال خود دارد.
گيگابايت در اين مادربرد جدي از فن آوري هاي انحصاري نيز استفاده كرده است. H55M-S2H به كمك فن آوري Ultra Durable 3 ساخته مي شود و داراي استاندار EPUدر مصرف انرژي است. اين استاندارد، مادربرد جديد گيگابايت را در رده كم مصرف ترين مادربردهاي حال حاضر در جهان قرار مي دهد. همچنين استفاده از نسخه دوم فن آوري Dynamic Energy Saver نيز به اين مادربرد كمك كرده است كه به سطح جديدي از بهره وري در مصرف انرژي رسيده و از هدر رفتن حتي كمترين انرژي نيز جلوگيري كند. اين مادربرد اولين مادربرد H55 جهان است كه موفق به دريافت گواهينامه Windows 7 از لابراتوار سخت افزاري شركت مايكروسافت شده است و بالاترين امتياز و رتبه را در اجراي اين سيستم عامل كسب كرده است.
گيگابايت همچنين يك بسته نرم افزاري بسيار كامل را نيز در كنار اين مادربرد در اختيار كاربران قرار داده است. مجموعه نرم افزاري هاي Smart 6 بعد از عرضه بر روي مادربردهاي سري P55، بصورت كامل به سري H55 منتقل شده اند و گيگابايت براي مرتفع كردن مشكلات امنيتي كاربران، يك نسخه از نرم افزار Norton Internet Security را نيز همراه مادربرد خود قرار داده است.
بیان خصوصیات مادربورد H55M S2H به زبان سازنده :
..............................................
Smart 6 – یک راه هوشمندانه برای مدیریت سیستم
ابزار Smart 6 گیگابایت در نگاه اول بسیار ساده طراحی شده است و ترکیبی از 6 نرم افزار نوآورانه است که این اجازه را به کاربر می دهد که بسیار ساده تر و هوشمندانه تر از قبل سیستم خود را مدیریت کند. ابزار Smart 6 این توانایی را به شما می دهد که سرعت کارایی سیستم را بالاتر ببرید، سرعت راه اندازی سیستم عامل را کاهش دهید، یک پلاتفورم امنیتی برای خود ایجاد کنید و تنظیمات قبلی سیستم را بازیابی کنید. تمامی این امکانات تنها با یک کلیک موس در دسترس خواهند بود.
...........................................................
نشان تاییدیه برای Windows 7
این مادربورد نشان تاییدیه ی WHQL (آزمایشگاه های کنترل کیفیت سخت افزاری ویندوز) را از شرکت مایکروسافت دریافت کرده است و با این سیستم عامل سازگاری کامل دارد....
.....................................................................
نسل دوم بهینه ساز پویای مصرف انرژی DES2
تکنولوژی نسل دوم بهینه ساز پویای مصرف انرژی مجموعه ای از نرم افزارها و سخت افزارهای هوشمند است که راندمان مصرف انرژی سیستم را بالا می برند، توان مصرفی آن را کاهش می دهند و این توانایی را به کاربر می دهند که تنها با فشار یک دکمه عمل سوئیچینگ بین فاز های توان پردازنده، حافظه، چیپ ست، کارت گرافیک، هارد دیسک و فن ها را انجام دهد.
..........................................................
پردازنده های اینتل Core i7 و Core i5 و Core i3 با سوکت LGA 1156
با پشتیبانی از آخرین پردازنده های اینتل Core i7 و Core i5 و Core i3، این مادربورد اولین مادربورد با سوکت LGA 1156 است که پردازنده گرافیک آن در چیپ ست مجتمع شده است (فقط برای پردازنده های Core i5 و Core i7). به واسطه این ویژگی مادربوردهای سری H5x گیگابایت استاندارد جدیدی را در پخش تصاویر با کیفیت بسیار بالا به وجود آورده است. با قرار گرفتن مستقیم پردازنده گرافیکی مجتمع در پردازنده، مادربوردهای H5x گیگابایت از حافظه های DDR3 دو کاناله و رابط های خروجی متنوعی از جمله VGA، DVI، HDMI و Display Port (با توجه به مدل مادربورد) پشتیبانی می کنند. به علاوه، مادربوردهای سری H5x گیگابایت این قابلیت را دارند که می توان هسته پردازنده گرافیکی آنها را اورکلاک کرد و قدرت آن را تا 13 درصد بالاتر برد و از این طریق به کارایی گرافیکی بالاتری دست پیدا کرد.
........................................................
پشتیبانی از DDR3 2200+
با پشتیبانی از آخرین پردازنده های اینتل، این مادربورد ارائه دهنده پشتیبانی محلی از حافظه های DDR3 تا فرکانس 2200 مگاهرتز با طراحی تقویت شده گیگابایت است.
................................................
HDMI – رابط چند رسانه ای نسل جدید
HDMI (High Definition Multimedia Interface) درگاهی است كه امكان انتقال اطلاعات تصویری بيش از 5Gb/S در ثانيه را همراه با صدای 8 کاناله با کیفیت بسیار بالا تنها از طریق یک کابل فراهم ميكند. با وجود اين پورت امكان بازگشایی کردن و انتقال داده های صوتي با كيفيت بالا و تصاوير دیجیتالی با کیفیت 1080P به صورت غير فشرده در روي يك كابل فراهم شده است بدون آن كه كيفيت صدا و تصوير بر اثر تبدیل دیجیتال به آنالوگ كاهش پيدا كند. به علاوه، رابط HDMI با HDCP (High-bandwidth Digital Content Protection) سازگاری کامل دارد و با توجه به اين ويژگي امكان تماشاي تصاوير ديسك‌هاي نوري Blu-Ray و HD-DVD و دیگر فرمت های حفاظت شده رسانه ای از طريق درگاه HDMI اين مادربورد وجود دارد.
......................................................................
AutoGreen - بهینه سازی مصرف انرژی از طریق بلوتوث تلفن همراه
تکنولوژی AutoGreen این امکان را به شما می دهد که حتی وقتی از کامپیوتر خود دور هستید نیز از طریق بلوتوث تلفن همراه مصرف انرژی سیستم خود را بهبود بخشید و در مصرف انرژی صرفه جویی کنید.
...............................................
بایوس دوگانه انحصاری با حفاظت بایوس دوگانه سخت افزاری
بایوس دوگانه یکی از تکنولوژی های انحصاری گیگابایت است که به صورت خودکار در زمان خرابی احتمالی بایوس اصلی اطلاعات را بازیابی می کند و از پاک شدن آنها جلوگیری می کند. بواسطه وجود دو ROM بایوس فیزیکی مجتمع آنبرد، تکنولوژی بایوس دوگانه گیگابایت می تواند به سرعت و به راحتی اطلاعات بایوس صدمه دیده را بازیابی کند و یا اطلاعات را از بایوس ویروسی شده به بایوس جایگزین انتقال دهد.
..............................................
پشتیبانی از چند تصویر با تکنولوژی ATI CrossFireX
مادربورد H55M-S2H از تکنولوژی ATI CrossFireX پشتیبانی می کند و ارائه دهنده توان گرافیکی بالایی برای علاقه مندان به بازی های کامپیوتری است. این مادربورد این توانایی را دارد که نرخ فریم بالایی را ارئه کند در حالی که کیفیت تصاویر کاهش پیدا نکند.
.....................................................
Norton Internet Security
سریع، فراگیر و در هر لحظه از سیستم خود در برابر ویروس های آنلاین محافظت کنید. این نرم افزار یک دیوار محافظ در برابر کامپیوتر، اطلاعات و شبکه خانگی شما است بدون اینکه سرعت سیستم را کاهش دهد. نرم افزار Norton استاندارد جدیدی را در سرعت و امنیت در خرید های آنلاین، فعالیت های بانکی و گشت و گذر در اینترنت نسبت به گذشته تعریف کرده است.
..................................................................
پشتیبانی از EuP Lot 6
EuP (که تحت عنوان تعیین کننده میزان مصرف انرژی کالاها شناخته می شود) بخشی از آئین نامه حفاظت محیط زیست اتحادیه اروپا به شمار می رود. اساس ایجاد EuP وجود نگرانی هایی درباره پیامدهای استفاده روز افزون انسان ها از قطعات الکترونیکی و چگونگی بهبود راندمان انرژی در آنها و داشتن زندگی بهتر و سبزتر بوده است. گیگابایت مادربوردهای استانداردی را تولید می کند که علاوه بر بالا بردن کارایی سیستم به صرفه جویی در مصرف انرژی نیز کمک می کنند.
……………………………………………………………….
Processor
Support for an Intel® Core™ i7 series processor/Intel® Core™ i5 series processor/ Intel® Core™ i3 series processor in the LGA1156 package (Go to GIGABYTE's website for the latest CPU support list.)
L3 cache varies with CPU
………………………………………..
Chipset
Intel® H55 Express Chipset
……………………………………………
Memory
2 x 1.5V DDR3 DIMM sockets supporting up to 8 GB of system memory (Note 1)
Dual channel memory architecture
Support for DDR3 2200+/1800/1600/1333/1066/800 MHz memory modules
Support for non-ECC memory modules
Support for Extreme Memory Profile (XMP) memory modules
…………………………………………………….
Onboard Graphics
Integrated in the Chipset:
1 x D-Sub port
1 x DVI-D port
1 x HDMI port
………………………………………………
Audio
Realtek ALC888B codec
High Definition Audio
2/4/5.1/7.1-channel
Support for S/PDIF In/Out
Support for CD In
…………………………………………..
LAN
1 x RTL8111D chip (10/100/1000 Mbit)
………………………………….
Expansion Slots
1 x PCI Express x16 slot, running at x16 (PCIEX16) (Note 5) (The PCIEX16 slot conforms to PCI Express 2.0 standard.)
1 x PCI Express x16 slot, running at x4 (PCIEX4) (Note 6)
2 x PCI slots
…………………………………………………………………
Multi-Graphics Technology
Support for ATI CrossFireX™ technology
……………………………………………………
Storage Interface
Chipset:
6 x SATA 3Gb/s connectors supporting up to 6 SATA 3Gb/s devices
JMicron JMB368 chip:
1 x IDE connector supporting ATA-133/100/66/33 and up to 2 IDE devices
iTE IT8720 chip:
1 x floppy disk drive connector supporting up to 1 floppy disk drive
……………………………………………………
USB
Chipset:
Integrated in the Chipset
Up to 12 USB 2.0/1.1 ports (8 on the back panel, 4 via the USB brackets connected to the internal USB headers)
………………………………………………………
Internal I/O Connectors
1 x 24-pin ATX main power connector
1 x 4-pin ATX 12V power connector
1 x floppy disk drive connector
1 x IDE connector
6 x SATA 3Gb/s connectors
1 x CPU fan header
1 x system fan headers
1 x power fan header
1 x front panel header
1 x front panel audio header
1 x CD In connector
1 x S/PDIF In header
1 x S/PDIF Out header
2 x USB 2.0/1.1 headers
1 x serial port header
1 x clearing CMOS jumper
………………………………………………………
Rear Panel I/O
1 x PS/2 keyboard or PS/2 mouse port
1 x D-Sub port (Note 2)
1 x DVI-D port (Note 2) (Note 3) (Note 4)
1 x HDMI port (Note 2) (Note 4)
1 x optical S/PDIF Out connector
8 x USB 2.0/1.1 ports
1 x RJ-45 port
6 x audio jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/ Side Speaker Out/Line In/Line Out/Microphone)
…………………………………………………………………….
I/O
iTE IT8720 chip
……………………………………………
پردازنده ي مورد استفاده از پردازنده هاي جديد اينتل مي باشد كه داراي فركانس كاري 3.06 به همراه دو هسته ي فيزيكي كه از تكنولوژي ساخت 32 نانومتري استفاده ميكند و از قابليت هاي Hyper Threading و Virtualization Technology نيز پشتيباني مي كند.
کارت گرافیک مورد استفاده مدل Gts 250 از برند خوشنام Zotac می باشد.
ابتدا مطالبی چند در مورد تراشه گرافیکی NVIDIA GTS250
تراشه GTS250 مجهز به 128 هسته جرياني است که در فرکانس 1836 مگاهرتز اجرا می شوند و فرکانس تراشه گرافیکی نیز 738 مگاهرتز است البته این مشخصاتی است که در مدل مرجع عنوان شده اما اغلب کارت ها نیز با این مشخصات هماهنگ هستند.میزان پردازش بافتی در این تراشه 47/2 میلیارد پیکسل در ثانیه است.
کارت های GTS 250 مجهز به 512 مگابایت یا یک گیگابایت حافظه DDR3 با فرکانس 2200 مگاهرتز هستند و از رابط 256 بیتی استفاده می کنند.این مشخصات باعث شده تا میزان انتقال اطلاعات به 70/4 گیگابایت بر ثانیه برسد.از دیگر ویژگی های این کارتها نحوه پیکربندی SLI برای تجمیع قذرت گرافیکی است و به صورت دو کارت و سه کارت (3-WAY) انجام می شود.اغلب این کارت ها از دو خروجی DVI پشتیبانی می کند و برای اتصال به تلویزیون های دیجیتالی نیز یک تبدیل HDMI در بسته بندی آنها قرار داده شود.
در این سیستم از یک عدد هارد پر سرعت سامسونگ از سری f3 با ظرفیت 1 ترابایت استفاده میکنیم.
قیمت 100 هزار تومان
................................................
پاور : oCZ mod Xstream Series 700w
پاور مورد استفاده ساخت oCZ می باشد با توان خروجی 700 وات که به سیستم ما به طور کامل تغذيه مي كند.
قیمت این پاور در حدود 150 هزار تومان می باشد.
..........................................................
............................................
مانیتور : LG LED W2286L
نمایشگر W2286L جزو معدود ال سی دی های موجود در بازار با تکنیک نوردهی LED BACKLIGHTING است.این مدل 22 اینچی با کنتراست پویای 2000000:1 تصاویر با کیفیت بسیاربالا همراه روشنایی و شفافیت و وضوح کافی را در اختیار کاربر قرار می دهد .طراحی بسیار باریک و زیبا با رنگ مشکی و 2 ورودی HDMI و ورودی های DVI و VGA از مهمترین ویژگی ها و امتیازات این نمایشگر به شمار می آید.
قیمت 293 هزار تومان.
.....................................................
به امید شفای بیماران و سلامتی همگان سه صلوات ...
«هر کلمه‌ای که نوشته می‌شود ضربه‌ای است به دنیای کهنه» رمکو کامپرت.
اينبار تصميم به معرفي سيستم جهت استفاده دراموري تفريحي همچون گيم و تماشاي فيلم گرفته ايم كه اميدواريم مورد رضايت شما قرار گيرد.سيستم پيشنهادي اين هفته بر اساس پلتفرم AMD بوده و از لحاظ قيمت در محدوده مناسبي قرار دارد.
................................
مادربورد: ASROCK 870 EXTREME 3
همان گونه كه اطلاع داريد شركت اسوس سري محصولات تجاري خود را با برند ASROCK در بازار عرضه كرده و به فروش مي رساند جدا از لحاظ قيمت محصولات اين برند با وجود فرازو نشيب هايي كه از نظر كيفيت در گذشته داشته است امروز به عنوان يكي بهترين گزينه هاي انتخاب كاربران محدوده محصولات ارزان قيمت بوده كه در كنار قيمت مناسب كيفيت بالايي را در اخيارش قرار مي دهد . ASROCK 870 EXTREME 3 را مي توان يكي از محصولات نسبتا لوكس اين برند ناميد كه از امكانات و كيفيت بالايي بهره جسته تا به عنوان كانديد انتخابي ما در اين مجوعه قلمداد شود .ويژگي هايي چون بهره مندي از تراشه AMD 870 و پل جنوبي 850 وهمچنين استفاده از خازن هاي تماما جماد در كنار سيستم خند كنندگي مناسب پردازنده و تراشه هاي اصلي مادربورد سطح جديدي امكانات جهت اوركلاك را فراهم مي مكند كه در ادامه به بررسي آنها مي پردازيم:
اما در ابتدا مطابي درباره تراشه AMD 870
شركت AMD در سال جاري نسل جديدي ازتراشه هاي خود را كه در سري AMD 8XX قرار دارند را عرضه كرده تا نهايت كارايي را با استفاده از پردازنده هاي شش هسته اي خود در كنار فناوري هاي ارتباطي جديد به نمايش بگذارد در ميان اين تراشه ها يك عضو تازه وارد به نام تراشه AMD 870 عرضه شد كه به نوعي حكم تراشه AMD 770 را در آن سري از تراشه ها دارد.اين تراشه همچون برادر خود AMD 880G فاقد برخي امكانات مهم بوده تا واسطه بين سطح حرفه اي و سطح كاربري عادي باشد اين تراشه از 22 لنز PCIe و هفت موتور جهت مديريت اين خطوط ارتباطي بهره مي برد كه با اوصاف خبري از فناوري هايي چون MULTI GPU همانند CROSS FIREX با پهناي باند ترتيبي 16X-16X در اين تراشه وجود ندارد و كتبر را محدود به استفاده از يك شكاف PCIe X16 2.0 VER 1.0 در كنار يك شكاف 8x مي كند .اما نكته مهم درباره اين تراشه اين است كه در صورت تركيت با پل جنوبي SB 850 تعريف جديدي از سطح كارايي و امكانات براي كاربر همچئن بهره مندي از رابط جديد ارتباطي SATA 3.0 6Gb/S ان هم به تعداد شش درگاه در كنار استاندار SATA 2.0 3Gb/S با فناوري ACHI و تكنيك چينشي RAID 0, RAID 1, RAID 10 and RAID 5) ميسر مي شود.در مورد معماري ساخت اين تراشه مي توان گفت كه AMD از همان معماري 65 نانومتري استفاده شده در تراشه 890FX استفاده كرده تا تراشه در كنار مصرف 12.5 واتي مساحتي بالغ بر 21 ميلي متر مربع را بر روي برد اشغال كند.
اما مطالبي درباره تراشه پل جنوبي 850:
SB850 را مي توان قدرتمندترين تراشه جنوبي حال حاضر ساخت AMD ناميد كه در كنار ويژگي هاي ساختاري خود همچون پشتيباني از رابط هاي انتقالي جديد SATA 3.0 6Gb/S و كنترلر هاي داخاي فركانس مسير كه عامل عمكرد بهتر و باعث بالار رفتن فركانس پردازنده در هنگام پردازش هاي سنگين مي شود .پشتيباني از شبكه گيگابيت بر ثانيه و14 پورت USB 2.0 سازگار با استاندارد USB 1.1 و معماري ساخت 65 واتي از ديگر امكانات اين تراشه مي باشد كه در كنار بهره مندي از 2 لنز X1 PCIe مجموعه كاملي به نظر مي رسد.
اما بررسي بورد ASROCK 870 EXTREME 3
همانطور كه در مطالب قبلي گفته شده بود اين مادربورد از تراشه AMD 870 و پل جنوبي 850 بهره مي برد تا زمينه را براي استفاده از توان نهايي پردازنده جديد خانواده PHENOM II X6 و ATHLON II مبتني بر سوكت AM3 و سازگار با مسير Hyper-Transport 3.0 را فراهم كند. با نگاهي اجمالي به مادربورد شاهد حضور چهار شكاف حافظه با امكان استفاده از حجم حداكثري 16 گيگابايت حافظه نوع DDR3 با فركانس حداكثري 1800 مگاهرتز به صورت چينش دو كاناله و همچنين دو شكاف PCI Express 2.0 x16 با امكان بهره گيري از فناوري چينشي CrossFireX™ با پهناي باند x8/x8 و همجنين دو شكاف PCI Express 2.0 x1 در كنار يك شكاف PCI جهت اتصال قطعات جاني خواهيم بود .در گوشه پاييني و سمت راست بورد پنج پورت SATA3 6.0 Gb/s وجود داشته كه از استانداردهاي RAID 0, RAID 1, RAID 10 and RAID 5 پشتيباني كرده و با قطعات مبتني بر درگاه SATA 2.0 3Gb/S سازگار مي باشد .دركناراين المان ها نشانگر عددي خطا ها ي مادربورد و كانكتورهاي پورت هاي USB 2.0 قرار دارد.
از نظر بكار گيري سيستم خنك كنندگي مي توان گفت كه هينسيك موجود در اطرف پردازنده تمامي فازهاي تامين انرژي كه به صورت طرح 4+1 يعني 4 واحد براي تامين انرژي مورد نياز ژردازنده و 1 فاز براي تامين كنترلرهاي داخلي حافظه را تحت پوشش خود قرار داده كه در كنار ديگر مجوعه هينسينك ها در عمل خود به خوبي رفتار مي كنند .
در نماي پشتي بورد مي توان به وجود خيل عظيمي از رابط هاي صوتي و انتفالي اطلاعات همچون يك عدد از پورت هاي PS/2 و خروجي صوتي موازي و نوري SPDIF و رابط انتقالي جديد Esataiii به همراه IEEE 1394 و رابط نسل جدي USB 3.0 كه بوسيكه تراشه ساخت شركت NEC يعني تراشه NEC MPD720200 پشتيباني مي شود و مجموعه جك هاي صوتي اشاره كرد.
در مورد قابليت هاي شبكه اي ASROCK 870 EXTREME 3مي توان گفت كه با وجود يك درگاه يك گيگابيت بر ثانيه مبتني بر تراشه RTL8111E ساخت كمپاني Realtek بوده و از از نظر توان محدوديتي براي كاربر در هنگام استفاده در اموري چون گيم هاي شبكه اي و ديگر اموري كه به پهناي باند بالاي شبكه نياز دارند ايجاد نمي كند .
اما انچه كه امروزه براي كاربران بسياري در مورد مادربورد ها جالب است قابليت هاي آن در هنگام عمليات اوركلاك است كه با توجه به قدرت و قابليت مادربورد مي توان ه سطح بالاتري از فركانس هاي پردازشي رسيد . ASROCK 870 EXTREME نيز در اين راستا امكاناتي چون فناوري OC DNA را دارا مي باشد كه در كنار ويژگي Multi Speed Fan Control مي توان فركانس پردازنده را در محيط سيستم در محدوده امن و با نظرارت كامل مجموعه كنترل كننده ولتاژها افزايش داد .ويژگي دوم قابليت ASRock UCC بوده كه در صورت وجود هسته هاي غير فعال در پردازنده مادربورد به صورت خودكار اقدام به فعال سازي آنها مي كند اين قابليت با پردازنده هاي جديد سري ATHLON II و PHENOM سازگار مي باشد.
در ادامه به بررسي ويژگي هاي مادربورد به بيان سازنده مي پردازيم:
Features
……………………………………..
Turbo UCC
One Click for All-in-One Function!
Turbo UCC technology provides you an all-in-one solution to unlock the hidden cpu cores in the CPU, get the amazing system performance boost by auto-overclocking, and running the system in a certainly lower power consumption level as well. When you press "X" when switch on the computer, the system will automatically reboot itself, after that, the system will execute the Turbo UCC function. Enabling Turbo UCC, it will automatically help you to unlock the extra CPU core to enjoy an instant performance boost, and the system performance will boost up by overclocking CPU frequency, memory frequency and all related voltage settings! Different from normal high-energy consumption for overclocking or system upgrading process, ASRock Turbo UCC can allow an energy-saving overclocking or system upgrade computing operation!
…………………………………………………
ASRock UCC
Key to Unlock CPU Core
Unlock CPU potential up to 6 cores, AMD X2 / X3 Core ⇒ X4 Core, AMD X4 Core ⇒ X6 Core
100% CPU Performance Boost!
………………………..
ASRock True 333
ASRock True 333 motherboard series offer the unmatched performance with the onboard acceleration of the latest USB3.0 with advanced 10X faster speed; SATA3 technology supports up to 6Gbps data transfer speed, and the most convenient connectivity of eSATA3 devices. To enjoy a completely true computing, ASRock True 333 series motherboards can run the PCI-E for VGA card, SATA3 and USB 3.0 at full speed together simultaneously.
ASRock True 333 P.K. Other 333
ASRock True 333 series motherboards can run the PCI-E for VGA card, SATA3 and USB 3.0 at full speed simultaneously. However, Other 333 series motherboards can only run one of them at full speed at one time. If you are an eagle-eyed user looking for the true exciting computing, it's time to get a try of ASRock True 333 series motherboards!
………………………………………
Phenom II X6 6-Core CPU Ready
……………………………………….
ATI™ CrossFireX Technology
CrossFireX is a brand name for ATI™ Technologies multi-GPU solution. The technology allows a pair of graphics cards to be used in a single computer to improve graphics performance.
………………………………………..
Smart Switch Design
……………………………………..
Multi Speed Fan Control
Set your ideal fan speed by tuning the fan speed from level 1 to 10 in BIOS or OC Tuner.
………………………………………..
EuP / ErP Reday
EuP / ErP, stands for Energy Using Product, was a provision regulated by European Union to define the power consumption for the completed system. According to EuP / ErP, the total AC power of the completed system shall be under 1.00W in off mode condition. To meet EuP / ErP standard, the EuP / ErP ready motherboard and the EuP / ErP ready power supply are required. (The EuP / ErP ready power supply must meet the standard of 5v standby power efficiency is higher than 50% under 100 mA current consumption.).
…………………………………………..
Premium Blu-ray Audio
An outstanding technology developed on ASRock motherboard! It provides the excellent audio output of 24-bit/192 kHz with its respective Blu-ray DRM compatible driver/software.
……………………………………..
OC DNA
OC DNA, it’s an exclusive utility developed by ASRock’s outstanding RD team, provides a convenient way for user to share the OC settings with others. It helps you to save your overclocking settings under the operating system and simplifies the complicated recording process of overclocking settings. With OC DNA, you can save your OC settings as a profile and send the profile to your friends! Your friends then can load the OC profile to their own system to get the same OC settings as yours!
……………………………………………………….
Instant Boot
ASRock has overcome the technical obstacles and exclusively invented a new technology that allows you to turn on your PC and boot up to Windows® in 4 seconds! ASRock Instant Boot not only excels in the Boot Up speed (3~4 sec.), it also provides clean OS, and saves the most power energy.
…………………………………………………
Instant Flash
ASRock Instant Flash is an exclusive and the most user-friendly BIOS flash utility developed by ASRock. It is embedded in Flash ROM which is used to update the system BIOS without having to enter operating systems like MS-DOS or Windows.
……………………………………..
ASRock Software Suite
ASRock software suite is designed with the customer-oriented concept, delivers the best possible experience for today’s most demanding users.
…………………………………………………………
مشخصات فني:
.....................................................................
CPU
- Support for Socket AM3 processors: AMD Phenom™ II X6 / X4 / X3 / X2 (except 920 / 940) / Athlon II X4 / X3 / X2 / Sempron processors
- Six-Core CPU Ready
- Supports UCC feature (Unlock CPU Core)
- V4 + 1 Power Phase Design
- Supports CPU up to 140W
- Supports AMD's Cool 'n' Quiet Technology
- FSB 2600 MHz (5.2 GT/s)
- Supports Untied Overclocking Technology
- Supports Hyper-Transport 3.0 (HT 3.0) Technology
..............................................................................
Chipset
- Northbridge: AMD 870
- Southbridge: AMD SB850
...................................................
Memory
- Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 1800(OC)/1600(OC)/1333/1066/800 non-ECC, un-buffered memory
- Max. capacity of system memory: 16GB*
..............................................
Memory
- Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 1800(OC)/1600(OC)/1333/1066/800 non-ECC, un-buffered memory
- Max. capacity of system memory: 16GB*
...............................................
BIOS
- 8Mb AMI Legal BIOS
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supports jumperfree
- SMBIOS 2.3.1 Support
- CPU VID, VCCM, NB, SB Voltage Multi-adjustment
..............................................
Audio
- 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
..............................
LAN
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
..............................................
Slots
- 2 x PCI Express 2.0 x16 slots (Single at x16 or dual at x8/x8 mode)
- 2 x PCI Express 2.0 x1 slots
- 2 x PCI slots
- Supports ATI™ Quad CrossFireX™ and CrossFireX™
.........................................
SATA3
- 5 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10 and RAID 5), NCQ, AHCI and "Hot Plug" functions
...............................................
USB 3.0
2 x USB 3.0 ports by NEC MPD720200, support USB 1.0/2.0/3.0 up to 5Gb/s
.......................................
Connector
- 5 x SATA3 6.0 Gb/s connectors
- 1 x IR header
- 1 x COM port header
- 1 x IEEE 1394 header
- 1 x HDMI_SPDIF header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- Front panel audio connector
- 3 x USB 2.0 headers (support 6 USB 2.0 ports)
- 1 x Dr. Debug (7-Segment Debug LED)
.........................................................................
Rear Panel I/O
I/O Panel
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 6 x Ready-to-Use USB 2.0 Ports
- 1 x eSATAIII Connector
- 2 x Ready-to-Use USB 3.0 Ports
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x IEEE 1394 Port
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
..........................................................
Unique Feature
- ASRock OC Tuner
- Intelligent Energy Saver
- Instant Boot
- ASRock Instant Flash
- ASRock OC DNA
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Turbo UCC
................................................
Smart Switch
- 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
.......................................
Support CD
- Drivers, Utilities, AntiVirus Software (Trial Version), AMD OverDrive™ Utility, AMD Fusion, AMD Fusion Media Explorer, ASRock Software Suite (CyberLink DVD Suite - OEM and Trial; Creative Sound Blaster X-Fi MB - Trial)
.......................................
Accessories
- Quick Installation Guide, Support CD, I/O Shield
- 4 x SATA Data Cables (optional)
..............................................
Hardware Monitor
- CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU Quiet Fan
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, Vcore
..........................................
Form Factor
- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
...................................
- Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP Media Center / XP 64-bit compliant
...................................................
Certifications
- FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)
..........................................................
كارت گرافيكي مورد انتخاب ما در اين مجموعه عضو تازه وارد كمپاني MSI در سري كارت هاي مبتني بر تراشه هاي فرمي مي باشد .اين كارت همانگونه كه از نامش پيداست از تراشه گرافيكي GTS 450 ساخت شركت انويديا بهره مي برد .طراح اين سري از كارت هاي گرافيك مبتني بر تراشه GTS 450 كاملا متفاوت با آنچه در سري ديگر كارت هاي اين خانوده ديده شده و برد مرجعي براي رجوع به آن وجود ندارد و سازندگان بنا به خواست خود به طراحي برد اين كارت پردازخته اند در ادامه به برررسي اين كارت گرافيكي مي پردازيم:
ابتدا مطالبي در مورد تراشه GeForce GTS 450:
در ماه هاي اخير شركت معظم انويديا سري جديد از تراشه هاي خود را براي جايگزيني سري قبلي تراشه هاي ميان قيمت و ارزان قيمت خود وارد بازار كرده كه تراشه GeForce GTS 450 از اين قبيل تراشه هاست كه به طوري خاص براي محدوده كارت هاي ارزان قيمت طراحي شده است .اين تراشه كه با اسم رمز GF106 منتشر شده از يك ميليارد و صدو هفتاد ميليون ترازيستور ساخته شده و از 192 هسته كودا با فركانس 1566 مگاهرتز و 16 واحد ROP بهره مي برد.فركانس پردازنده گرافيكي 783 مگاهرتز بوده كه در كنار رابط 128 بيتي خود با حافظه هاي نوع سريع GDDR5 ا فركانس 900 مگاهرتز به فركانس موثر 3605 مگاهرتز افزايش ارتقا يا فته است.با توجه به معماري ساخت 40 نانومتري مساحت سطح اين تراشه در حدود 240 ميلي متر مربع مي باشد.
اما بررسي كارت MSI N450GTS Cyclone OC 1 GB:
اين كارت گرافيكي كه مبتني بر تراشه GeForce GTS 450 بوده و با استناد به پسوندش مورد تغييراتي در فركانس عملياتي و حافظه ها گرافته است.MSI در اين كارت با اوركلاك پردازنده گرافيكي باعث تغيير فركانس از 783 مگاهرتز به 850 مگاهرتز در پردازنده و 900 به 1000 در حافظه ها با فركانس موثر 4000 مگاهرتز شده تا شاهد افزايش 25 الي 30 درصدي راندمان نسبت به مدل مرجع شود.اين كارت از يك گيابايت حافظه سريع GDDR5 بهره برده تا كمبودي از اين جهت براي كاربر وجود نداشته نباشد.
با توجه به مطاب فوق شركت MSI از نسل جديد سيستم خنك سازي يعني روش Cyclone Thermal Design بهره گرفته تا شاهد افزايش 50 درصدي راندمان اين سيستم باشيم.در مورد خروجي هاي مورد استفاده در اين كارت مي توان به وجود دو خروجي DVI اشراه كرد كه از طريق آداپتورهاي تبديلي به خروجي HDMI مي توانه به دستگاه هاي نمايش سازگار با اين پورت متصل كرد .
مقايسه
ويژگي ها و مشخصات فني:
......................
Afterburner
co-development by MSI and Rivatuner, MSI releases the ultimate graphics card utility “Afterburner”. This utility enables all MSI graphics cards users to boost performance and to monitor all kinds of critical information in real-time. Afterburner is a completely free utility which is compatible with almost all MSI graphics cards.
..............................
HDMI + DVI Output
HDMI and DVI are the most comprehensive used interfaces for high definition video display. MSI adopts two interfaces to provide a complete output solution for users to enjoy the latest HD video such as blu-ray movie.
.........................
MSI Live Update online
MSI Live Update online is designed to automatically download and update the BIOS and driver when there’s a new version online. It helps reduce the risk of getting the wrong file and minimize the trouble of searching the files from MSI website.
........................................
Designed to run perfectly with new PCI Express 2.0 bus architecture, offering a future proofing bridge to tomorrow's most bandwidth-hungry games and 3D applications by maximizing the 5GT/s PCI Express 2.0 bandwidth (twice that of first generation PCI Express). PCI Express 2.0 products are fully backwards compatible with existing PCI Express motherboards for broadest support.
..........................................
The HDCP provides a robust, cost-effective and transparent method for transmitting and receiving digital entertainment similar to DVI/HDMI-compliant digital displays. HDCP encrypts the date transmitted between the DVI/HDMI connector on the graphics adapter and the display.
.............................................
Delivers up to 2x the performance of a single GPU configuration for unequaled gaming experiences by allowing two cards to run in parallel. The must-have feature for performance PCI Express graphics, SLI technology dramatically scales performance on today's hottest games.
.........................
MSI products are the first to be in conformity of the EU’s RoHS(Restriction of Hazardous Substances) regulations, reducing heavy metals and toxic materials in the products. This is an effort made for the Earth, and essentially for a clean future.
......................................
MSI Solid Capacitor Graphic Card
MSI Graphics Card products utilities high quality solid capacitor. For the gamers and high-end users, this feature not only means that product has better quality components within, but also provide much stronger support while users want to engage in hard-core tuning.
..............................................
MSI Live Update 4 is a single utility software that automatically checks BIOS, driver and utility updates and installs for you , which can save your time for searching and lower the risk while updating.
.........................................
Dual-link DVI convertible output supports Video/Audio signal integration through DVI to HDMI interface, which drivers resolution of a digital display up to 1920x1200 or higher.
................................
MSI graphics cards offer the HDMI functionality to provide access to premium digital content. HDMI enables gaming enthusiasts to seamlessly connect to their LCD monitor to bring the ultimate multimedia experience. (Only 1 single HDMI cable is required while streaming audio/video data to flat-panel display devices, such as Plasma/LCD TVs, or projector.)
......................................
Both support the latest specifications of Blu-ray and HD DVD(High Definition DVD). It comes with the latest GPU and DDRIII superior processing performance in which users can easily enjoy the high-definition video of 1920x1080(1080p/i).
.....................................
Blu-ray and HD DVD movies are bringing a new level of movie-viewing experience; with high-definition image quality far surpassing standard-definition DVDs. NVIDIA PureVideo™ HD2 technology provides unsurpassed Blu-ray and HD DVD movie picture quality.
.................................
PhysX™ is designed specifically for hardware acceleration by powerful processors with hundreds of cores. Combined with the tremendous parallel processing capability of the GPU, PhysX™ will provide an exponential increase in physics processing power and will take gaming to a new level delivering rich, immersive physical gaming environments with features such as:
Explosions that cause dust and collateral debris
Characters with complex, jointed geometries for more life-like motion and interaction
Spectacular new weapons with incredible effects
Cloth that drapes and tears naturally
Dense smoke & fog that billow around objects in motion
.............................................
NVIDIA® CUDA™ technology is the world’s only C language environment that enables programmers and developers to write software to solve complex computational problems in a fraction of the time by tapping into the many-core parallel processing power of GPUs. With millions of CUDA™-capable GPUs already deployed, thousands of software programmers are already using the free CUDA™ software tools to accelerate applications—from video and audio encoding to oil and gas exploration, product design, medical imaging, and scientific research.
...........................................
مشخصات فني:
...............................................................................
Graphics Engine GeForce GTS 450
Bus Standard PCI Express x16 2.0
Memory Type GDDR5
Memory Size(MB) 1024
Memory Interface GDDR5
Core Clock Speed(MHz) 850
Memory Clock Speed(MHz) 4000
Memory Bandwidth(GB/sec) N/A
Texture Fill Rate(billion/sec) N/A
DVI Output 2
D-SUB Output 2(optional, via DVI to D-Sub adaptor)
TV-Output N/A
HDMI-Output 2(optional, via DVI to HDMI adaptor)
Mini HDMI-Output 1
DisplayPort N/A
Mini DisplayPort N/A
VIVO(Video-in/out) N/A
HDTV Support N/A
HDCP Support Y
Dual-link DVI Y
HDMI Support Y
Display Ouput(Max Resolution) 2560x1600
RAMDACs 400
DirectX Version Support 11
OpenGL Version Support 4.0
CrossFire Support N/A
SLI Support Y
HyperMemory Tech. N/A
3-way SLI N/A
TurboCache tech. N/A
Card Dimension(mm) 210x111x35mm
Weight 450g
GPU Features ‧NVIDIA GeForce Unified Driver Architecture (UDA)
‧Microsoft Windows 7 Support
‧NVIDIA PhysX Technology
‧Microsoft DirectX 11 Support
‧NVIDIA CUDA Technology
‧NVIDIA 3D Vision Surround Ready
‧Hardware Decode Acceleration
‧PCI Express 2.0 Support
‧OpenGL 4.0 Optimization and Support
‧OpenCL Support
‧DirectCompute 5.0 Support
‧32x Anti-aliasing Technology
‧Dual-link DVI Support
‧HDMI 1.4 Support
‧NVIDIA PureVideo HD Technology
‧Dual-stream Hardware Acceleration
‧Dynamic Contrast Enhancement & Color Stretch
‧Dual-link HDCP Capable
‧High-Quality Scaling
‧Bad Edit Correction
‧Edge Enhancement
‧Enhanced Error Resilience
‧Noise Reduction
....................................................................
Phenom II X2 555 Black Edition را مي توان سريعترين ژردازنده دو هسته اي AMD ناميد كه از وي‍گي هاي بارزي بهره مي برد كه كمتر در پردازنده اي ديده شده است.اين پردازنده به اصلاح دو هسته در سري هاي مختلفي عرضه شده كه برخي از آنها داراي دو هسته غير فعال بوده تا كاربر به طور دستي اقدام به فعال سازي انها كند و صاحب يك چهار هسته اي قدرتمند شود .البته در سيستم ژيشنهادي اين هفته با استفاده از قابليت خودكار فعالسازي هسته هاي غير فعال يعني ASRock UCC نيازي به داشتن تجربه در اين كار نيست و به سادگي با استفاده از اين ابزار كاربر مي تواند اقدام به فعال سازي هسته هاي غير فعال كند.
در مورد Phenom II X2 555 Black Edition مي توان به فركانس 3.2 گيگاهرتزي در كنار حافظه 64 كيلوبايتي سطح يك براي هر هسته جمها 256 كيكلوبايت و 512 كيلوبايت حافظه سطح 2 براي هر هسته و شش مگابايت حافظه سطح 3 اشتراكي اشاره كرد.
كنترلر هاي حافظه داخلي اين پردازنده قابليت پشتباني از حافظه هاي DDR2 با فركانس 1066 و حافظه هاي DDR3 با فركانس 1333 مگاهرتز با پهناي باند ارتباطي 16 گيابايت بر ثانيه از طريق مسير Hyper-Transport 3.0 مبتني بر سوكت AM3 را دارا مي باشد.
در ساخت اين پردازنده 45 نانومتري از 758 ميليون ترازيستور استفاده شده كه مساحتي بالغ بر 258 ميليمتر مربع رادر بر مي گيرد.در مورد مصرف اين پردازنده مي توان به مصرف 80 واتي ان در حالت پردازش كامل اشاره كرد.
اما اخرين و مهمترين المان اين پردازنده قابليت بالاي اوركلاك ان به علت حضور در خانواده BLACK EDITION از پتانسيل بالايي براي استفاده در اين امور برخوردار است.
مقايسه
................................................
Model Number & Core Frequency
X2 555 Black Edition = 3.2GHz
L1 Cache Sizes
64K of L1 instruction and 64K of L1 data cache per core (256KB total L1 per processor)
L2 Cache Sizes
512KB of L2 data cache per core (1MB total L2 per processor)
L3 Cache Size
6MB (shared)
Total Cache (L2+L3)
7MB
Memory Controller Type
Integrated 128-bit wide memory controller
Memory Controller Speed
Up to 2.0GHz with Dual Dynamic Power Management
Types of Memory Supported
Unregistered DIMMs up to PC2-8500 (DDR2-1066MHz) -AND- PC3-10600 (DDR3-1333MHz)
HyperTransport 3.0 Specification
One 16-bit/16-bit link @ up to 4.0GHz full duplex (2.0GHz x2)
Total Processor-to-System Bandwidth
Up to 37.3GB/s total bandwidth [Up to 21.3 GB/s memory bandwidth (DDR3-1333) + 16.0GB/s (HT3)]
Up to 33.1GB/s total bandwidth [Up to 17.1 GB/s memory bandwidth (DDR2-1066) + 16.0GB/s (HT3)]
Packaging
سلام میشه لطفا سیستمی با حداکثر بودجه 800 تومن فقط کیس کامل پیشنهاد بدید که مشخصه های زیر رو داشته باشه؟
- از سیستم برای کارهای گرافیکی، تبدیل و میکس فیلم، برنامه نویسی استفاده میشه.
- قابلیت ارتقا داشته باشه (از تکنولوژی های cpu core i3,5,7 استفاده بشه خوبه؟)
- usb زیاد داشته باشه
- بخاطر فعالیتی که باش دارن پورت ieee1394 داشته باشه
- رم و هارد بالا مد نظر هست جهت سرعت و حافظه زیاد.
- گرافیک متعادل در حد کارهای فوق الذکر.
- سیستم تا 5 سال تقریبا به روز بوده و جوابگو باشد.
اخیرا شرکت معظم AMD دو مدل از سری پردازنده های شش هسته ای خود را رواه بازار کرده تا عرصه را بر پردازنده سری CORE I7 ,I5 اینتل تنگ تر کند و در همین راستا AMD Phenom™ II X6 1090T به عنوان اولین پردازنده شش هسته ای AMD که از فرکانس عملیاتی 3.2 گیگاهرتز و 9 حافظه کش بهره می برد را عرضه کرد. این پردازنده از سری پردازنده های BLACK EDITION یا همان ویرایش سیاه این کمپانی بوده و از استعداد خاص خود در زمینه اورکلاک برای همگان سخن می گوید .همان طور که گفته شد : AMD Phenom™ II X6 1090T به ترتیب از 3.2 گیگاهرتز و 4000 مگاهرتز فرکانس عملیاتی و مسیر هایپرترانسپورت بهره می برد که در این حالت پهنای باندی 16 گیگابایتی برای پردازنده ایجاد می شود .در مورد حافظه نیز می توان گفت که کنترلرهای داخلی این پردازنده توانایی ایجاد ارتباط و پشتیبانی با هر دو نسل حافظه ها یعنی انواع DDR2 با فرکانس حداکثری 1066 مگاهرتز و DDR3 با فرکانس 1333 مگاهزتز را دارد و می تواند پهنای باندی به میزان حداکثری 37 گیگابایت بر ثانیه را بین حافظه و پردازنده ایجاد کند.
GA-890FXA-UD7 را می توان پیشرفته ترین و باکیفیت ترین بوردهای مبتنی بر تراشه AMD 890FX و پل است که شرکت گیگابایت به بازار عرضه کرده است که در ادامه به بررسی آن می پردازیم:
CI Express® 2.0
Ati بدون كوچكترين دزدي و كم فروشي، بصورت دقيق دو هسته Cypress (هسته گرافيكي كارت هاي گرافيك 5870) را در كنار يك كنترل كننده توانمند، در دل 5890 خود جاي داده است. بر خلاف nVIDIA كه در كارت دو پردازنده اي GTX295 خود، اقدام به كم كردن تعداد ROBs نموده بود، Ati دست كجي نكرده است و دو تراشه 5870 را تمام و كمال در كنار يكديگر قرار داده است. Ati همچنين از يك درگاه 48 lane منطبق بر استاندارد PCI Express 2.1 استفاده نموده است. بنابراين كافيست هر تصويري از خصوصيات و توانايي هاي سخت افزاري 5870 در ذهن خود داريد دو برابر كنيد! مهندسين Ati تمام تلاش خود را نموده اند تا در عمل نيز بتوانند از اين كارت به اندازه دو كارت گرافيك 5870 كه در حالت Crossfire كار مي كنند، كارايي و سرعت بيرون بكشند. اما محدوديت هايي كه به واسطه استفاده از يك درگاه PCI Express وجود دارد، عملا مانع رسيدن به اين هدف شده است. با اين وجود 5970 يك انقلاب در صنعت ساخت كارت هاي گرافيك دو هسته اي بشمار مي آيد. زيرا با وجود تمامي محدوديت ها، كارايي و سرعت آن بسيار نزديك به دو كارت 5870 است. در بعضي از تست ها اين اختلاف فقط در حد دو يا سه فريم است. بطور مثال در اجراي بازي crysis و در دقت 1900x1200 اختلاف اين دو در 50 فريم فقط 1 فريم است. همينطور در بازي Resident Evil 5 و در همين دقت، اين دو حالت در 150 فريم فقط 8 فريم با هم اختلاف كارايي دارند. بنابراين به تمام كاربراني كه تا ديروز در فكر خريد دو كارت 5870 بوده اند توصيه مي كنيم كه با خريد يك كارت 5970، علاوه بر صرفه جويي مالي، به مصرف بهينه تر توان توسط رايانه خود نيز كمك كنند. طراحان جهت پايين نگه داشتن توان مصرفي اين ابر كارت تمهيداتي انديشيده اند. اولين نكته كم كردن سرعت ساعت تراشه هاي 5870 استفاد شده در اين كارت از 850MHz به 725MHz است. در كنار اين افت فركانس، يك كنترل كننده قابل برنامه ريزي سرعت فن نيز در كنار تراشه ها نسب شده است كه به كمك 14 حسگر گرمايي، سرعت فن را در لحظه كنترل مي كند. بدين ترتيب توان لازم اين كارت در حالت بي باري 10 وات بيشتر از 5870 و در حالت بار كامل 120 وات افزايش يافته است. با اين حال اين كارت در بار كامل 100 وات انرژي كمتري نسبت به دو كارت 5870 (در حالت Crossfire) مصرف مي كند.
برای تغذیه قطعات به کار رفته در این سیستم از یک پاور 1250 وات استفاده کرده ایم تا علاوه بر نیاز کارت گرافیکی ATI HD 5970 از پس دیگر قطعات نیز بر اید با اینکه توان این منبع تغذیه کمی فراتر از حداکثر نیاز این سیستم در حالت عادی است اما با توجه به قابلیت اورکلاکینگ بالای این سیستم خرید این پاور منطقی به نظر می رسد.
با توجه به اینکه در بازار می توان چندین مدل از مانیتور های 27 اینج که متناسب با کارایی این مجموعه هستند را یافت اما توجه به این نکته مهم است قیمت بسیاری از آنها همانند مدل هایی از سامسونگ و ایسوس در میزان بالاتری قرار داشته و به نظرم خرید آنها از نظر اقتصادی به صرفه نیست پس انتخاب ما همان مدل معروف M2794DP ساخت کمپانی LG می باشد .
با توجه به اینکه سیستم پیشنهادی امروز را می توان برای انجام عملیات اورکلا به صورت حرفه ای مورد استفاده داد پس انتخاب ما نیز برای حافظه دو ماژول دو گیگابایتی 2000 مگاهرتزی حافظه DDR3 ساخت شرکت A-DATA است که از زمان تاخیر CL9-9-9-24 و بازه ولتاژکاری 2.05V~2.15V بهره می برد. به لطف وجود طراحی خاص و همچنین سیستم خن کننده جانبی این حافظه ها که از دو عدد فن نصب شده بر روی سینک خننک کننده مخصوص حافظه ها تشکیل شده زمینه برای اعمال فرکانس های بالا در برای اورکلاکران مناسب به نظر می رد.
منبع تغذیه مورد استفاده در این مجموعه یک پاور 1000وات از سری محصولات حرفه ای شرکت Corsair است که به طور ویژه برای اورکلاکران عرضه شده است .از امکانات این منبع تغذیه میزان به قابل مدیدیریت بودن کابل های انتقال توان و خازن های تماما جامد اشاره کرد که دمایی بالغ بر 105 درجه سانتیگراد را می توانند متحمل شوند.با توجه به اینکه در سیستم فوق می توان از ترکیب دو کارت گرافیکی GTX470 استفاده کرد پس مشکلی از نظرتامین توان مصرفی با وجود این پاور وجود نخواهد داشت.
پردازنده پیشنهادی ما یک پردازنده کم مصرف ساخت AMD می باشد. Phenom II X3 705eاز سه هسته پردازنده با اسم HEKA و فرکانس عملیاتی 2.5 گیگاهرتز و فرکانس مسیر هایپرترانسپورت 4000MHz بهره می برد.وجود 1.5 مگابایت حافظه سطح L2 و 6 مگابایت حافظه سطح L3 باعث شده تا این پردازنده پیشنهاد مناسبی برای انتخاب در این مجموعه باشد .این پردازنده در اکثر تست ها و پردازش های سنگین توانایی بالای خود را نمایان ساخته و در زیمنه اورکلاک نیز همچون دیگر هم رده های خود از سر دمداران این سرزمین است.
در میان برند های سازنده ابزارو لوازم صوتی و چند رسانه شاید کمتر شرکت و سازنده ای تجربه و سطح کیفی همچون کریتیو را داشته باشد .A500 از سری محصولات با کیفیت و مناسب از نظر قیمت این کمپانی می باشد که این جانب به شخصه از نزدیک شاهد خودنمایی این آواز خوان صدا بوده ام در رده قیمتی 80 هزار تومان کمتر اسپیکری از برندهای دیگر پیدا می شود که توان رقابت با این سری محصولات را داشته باشد.این مجموعه از 5.1 کانال صوتی پشتیبانی کرده و صدایی فراتر از حد نیاز و تصور کاربر را در اختیار کاربر قرار می دهد شفافیت صدا در این اسپیکرها به حدی است که تصور واقعی بودن صدای ایجاد شده را در ذهن انسان ایجاد می کند.
پاور مورد استفاده ما در این مجموعه یک منبع تغذیه 600 وات از برند فاخر OCZ می باشد با توجه به کم مصرف بودن مجموعه و با در نظر گرفتن این نکته که می توان از یک کارت گرافیک خارجی برای افزایش توان پردازش گرافیکی انتخاب این پاور منطقی به نظر می رسد.
این مادربورد از چیپست نسبتا تازه وارد 758G ساخت AMD بهره برده و از پردازنده های PHENOM II و ATHLON II به طور کامل پشتیبانی می کند.اما در مورد تراشه AMD 785G باید در ابتدا مطلالبی را ذکر کنیم که با تمام پردازنده های سوکت AM3 اعم از 45 نانومتری های PHENOM II سازگاری کامل دارد ولی به نظر می رسد AMD پردازنده های ATHLON II را نامزد مناسبی برای پلتفرم 785G می داند.به خصوص که از نظر قیمت بسار معقول و مناسب هم برخوردار هستند.پشتیبانی از حافظه های DDR3 یکی از مهمترین نوآوری ها در 785G به شمار می آید که التبه قادر به پشتیبانی از حافظه های DDR2 نیز می باشد.
نمایشکر مورد انتخاب ما یک نمایشگر 23 اینج FULL HD با وضوح 1920*1080 و زمان پاسخ گویی 2 میلی ثانیه است که برای استفاده از حداکثر کارایی این کارت منطقی به نظر می رسد با اینکه قدرت کارت از توانایی های این نمایشگر فراتر می باشد.
.png)
در گذشته هاي نه چندان دور و يا بهتر است بگويي تا چند ماه قبل مادربورد هاي مبتني بر تراشه 790fx را از نظر كيفي حرفه اي ترين و كارا ترين بورد هاي مبتني بر تراشه هاي ساخت كمپاني AMD دانست.در بين مدل هاي عرضه شده از سوي سازندگان مطرح مادربورد مدل 790FX-GD70 ساخت شركت MSI را ميتوان جزو سرامدان بورد هاي مبتني بر اين تراشه دانست كه با قدرت حيرت انگير و امكانات و قابليت هاي فراوان خود سطح جديدي از بازدهي را براي كاربران خود به ارمغان آورده است و همچين اوركلاكران عزيز را قادر ساخته تا قله هاي ديگري از سطوح ژردازشي را فتح كنند.در ادامه به بررسي اين مادربورد مي پردازيم:
پاور مورد استفاده ساخت oCZ می باشد با توان خروجی 700 وات که به سیستم ما به طور کامل تغذيه مي كند.
.jpg)
